Радиаторные терморегуляторы и клапаны

Радиаторные терморегуляторы и клапаны — основа для создания энергоэффективных и комфортных систем отопления. Продукция Ридан (Данфосс) позволяет повысить эффективность теплоснабжения вашего дома и значительно снизить затраты. Устройства управления комнатной температурой подходят практически для любых условий применения: от новых установок и коттеджей до обновления старых терморегуляторов и оснащения отопительных приборов других производителей. Благодаря широкой линейке оборудования можно реализовать как простые ручные системы, так и полностью автоматизированный климат-контроль с дистанционным управлением.

Назначение радиаторных терморегуляторов и клапанов

Основное назначение радиаторных терморегуляторов — автоматическое поддержание заданной температуры воздуха в помещении путем изменения расхода теплоносителя через отопительный прибор. Линейка оборудования охватывает все элементы системы — от регулирующей арматуры до исполнительных устройств и монтажных комплектов.

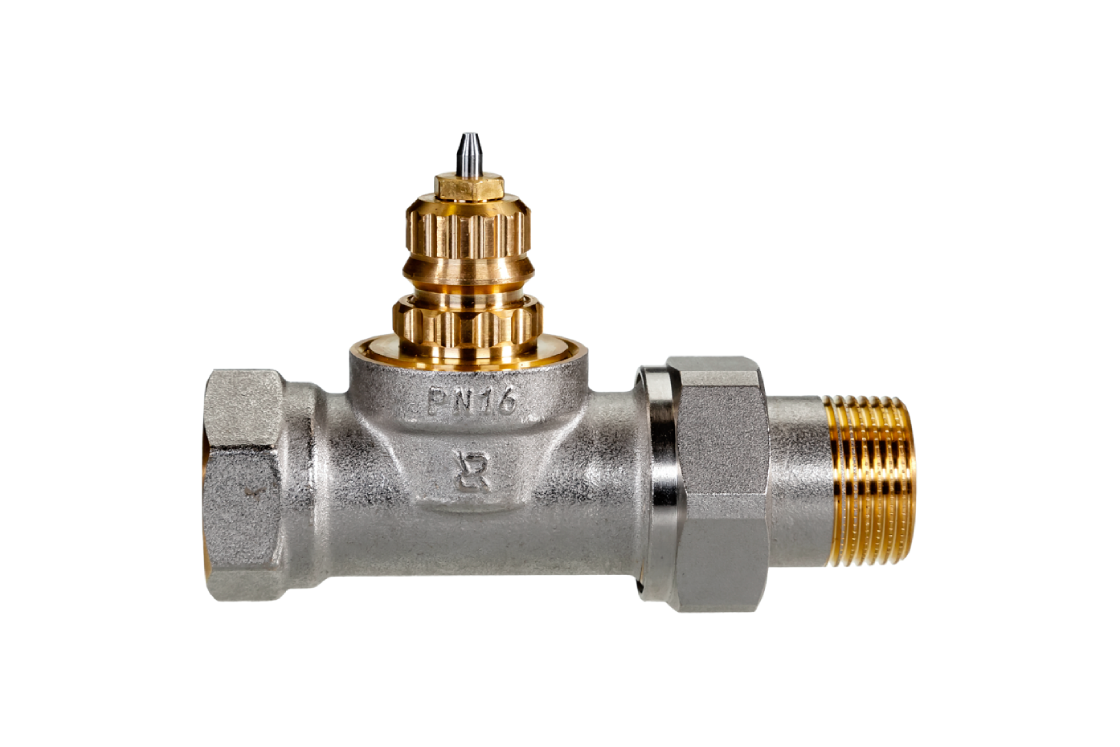

Радиаторные клапаны (серии TR-N и TR-G) предназначены для применения в однотрубных и двухтрубных насосных системах водяного отопления жилых, общественных и промышленных объектов. Клапан радиаторный термостатический обеспечивает плавное регулирование расхода теплоносителя в зависимости от сигнала термоэлемента.

Термостатические элементы (термоголовки) — ключевые устройства автоматического регулирования, устанавливаемые на клапан радиаторный. Они реагируют на изменение температуры воздуха в помещении и управляют положением штока клапана.

Комнатные термостаты используются для автоматического поддержания комфортной температуры воздуха или температуры поверхности пола в помещениях коттеджей, квартир и коммерческих объектов. Модели с Wi-Fi обеспечивают удаленное управление климатом через смартфон.

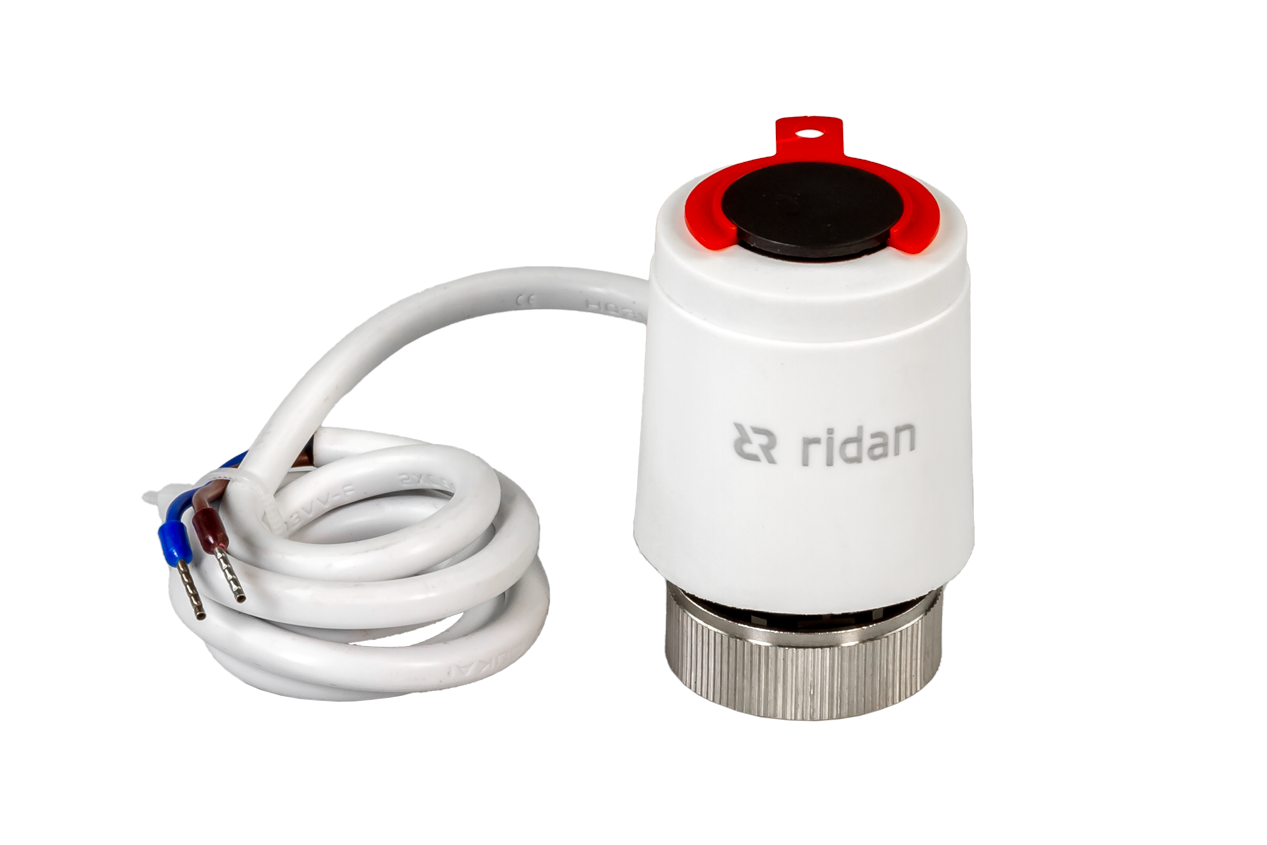

Термоэлектрические приводы предназначены для двухпозиционного управления регулирующими клапанами в системах отопления и теплохолодоснабжения, включая местные вентиляционные установки и фанкойлы. Приводы серии TWA-KR и TWA-AR работают по принципу теплового расширения и оснащены визуальным индикатором хода.

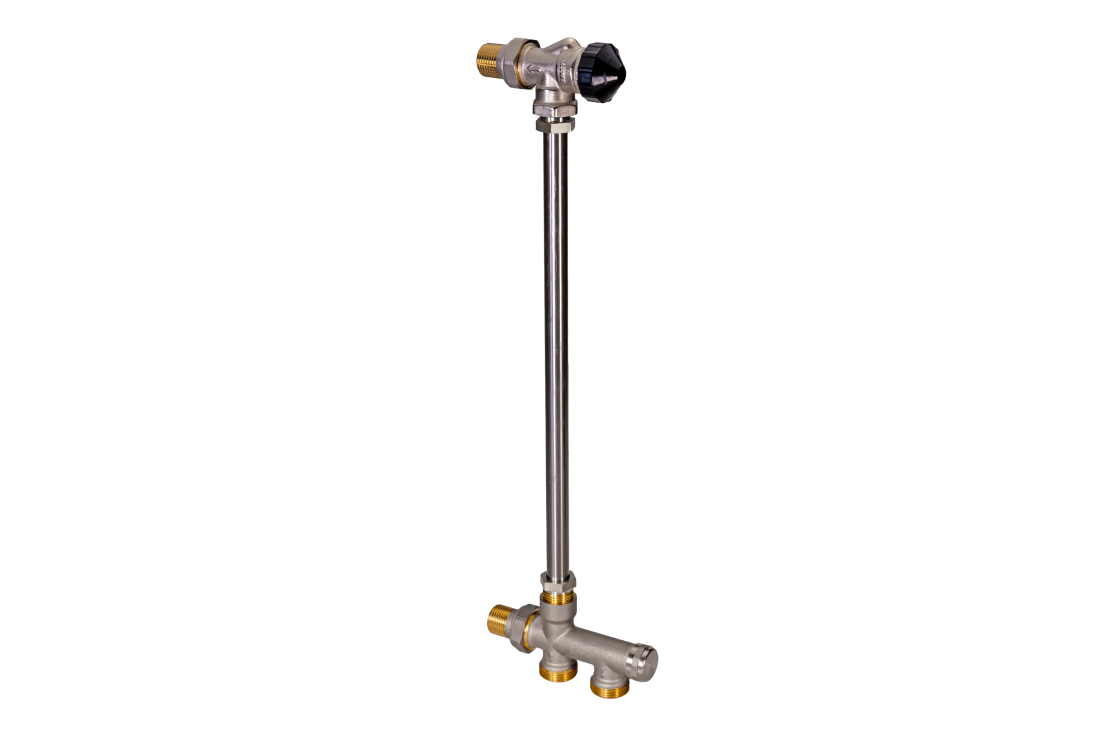

Присоединительно-регулирующие гарнитуры (серия TR-K) представляют собой готовые монтажные комплекты для подключения отопительных приборов в однотрубных и двухтрубных системах водяного отопления. Они объединяют термостатический клапан, запорный клапан и соединительные элементы, обеспечивая аккуратное боковое подключение радиаторов, особенно при подпольной прокладке труб.

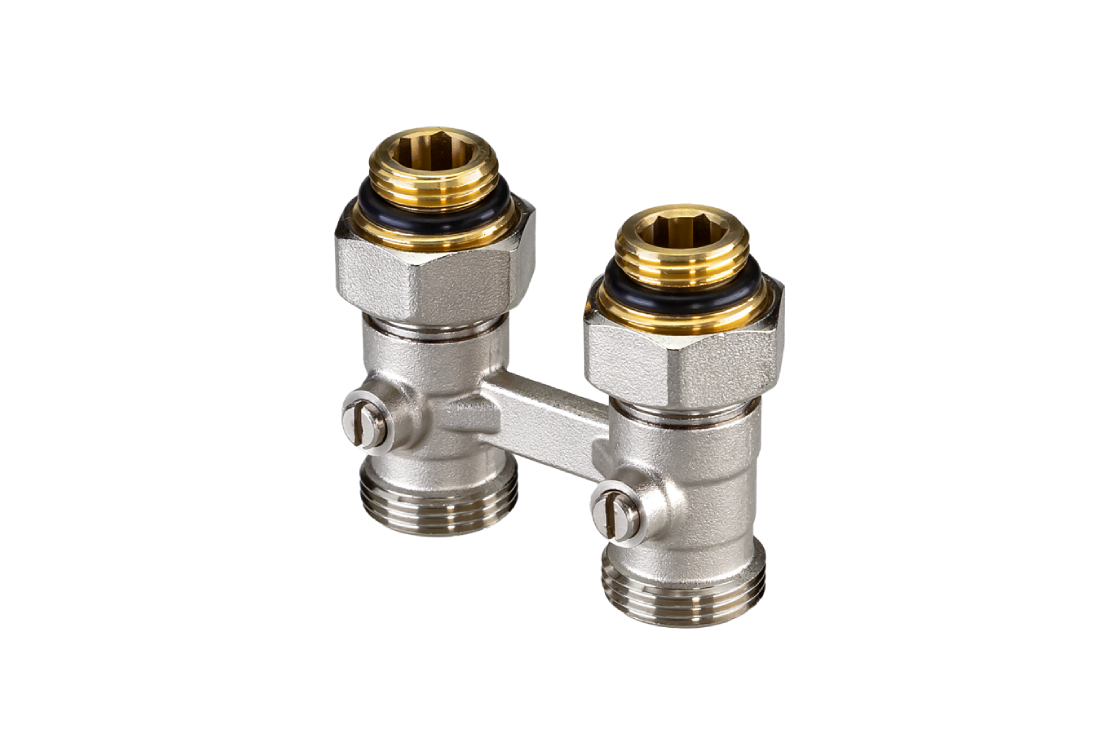

Гарнитуры для нижнего подключения (серия LV-KB) — запорно-присоединительные клапаны, предназначенные для подключения отопительных приборов к горизонтальным трубопроводам двухтрубных систем отопления. Данные устройства позволяют выполнить нижнее подключение радиатора и обеспечивают возможность демонтажа отдельного прибора без опорожнения всей системы, что критически важно при сервисном обслуживании.

Запорно-присоединительные радиаторные клапаны применяются, как правило, в двухтрубных насосных системах водяного отопления для отключения отдельного отопительного прибора при его демонтаже или техническом обслуживании без слива теплоносителя из всей системы.

Совместимость радиаторных терморегуляторов и клапанов

Все элементы системы спроектированы для безупречной работы друг с другом. Клапан радиаторный термостатический универсален и может комплектоваться различными управляющими элементами в зависимости от задач автоматизации.

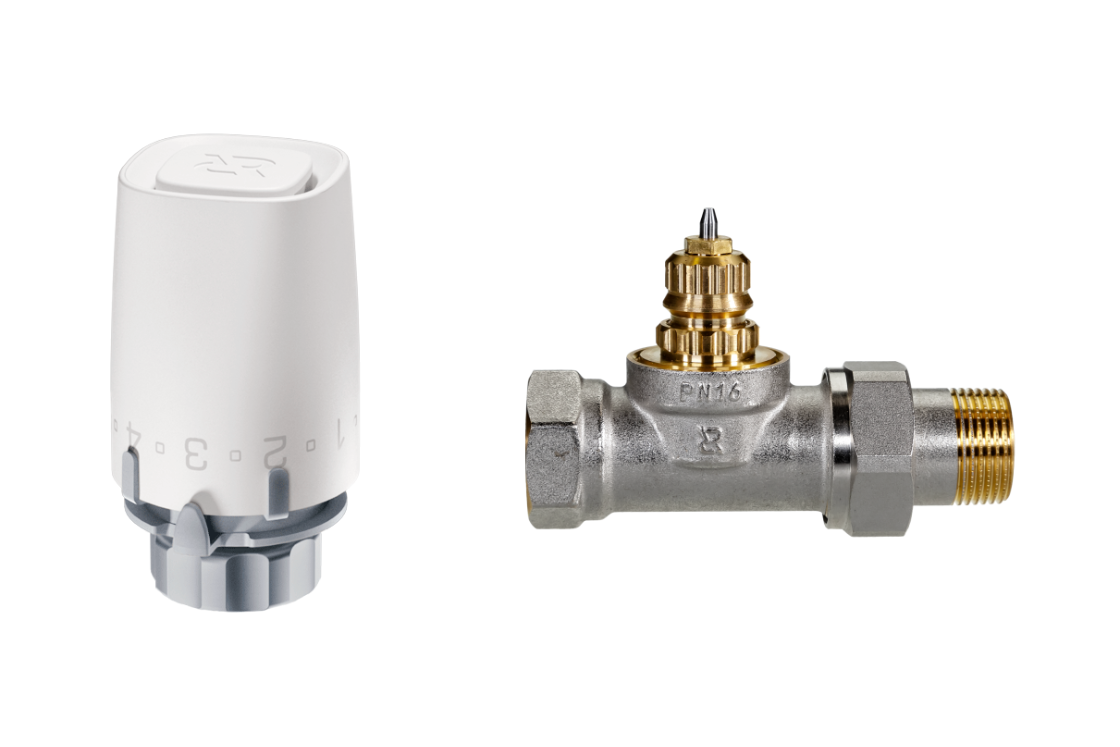

Клапаны серии TR-N (защитный колпачок черного цвета) совместимы с термоэлементами TR 9001 Ultra (Ультра), TR 8001, TR 62, а также с термоэлектрическим приводом TWA-KR (присоединение M30×1,5).
Клапаны серии TR-G (колпачок серого цвета) работают с термоэлементами TR 9000 Ultra (Ультра), TR 8000, TR 70, приводом TWA-AR (крепление RA) и электронным радиаторным термостатом Ridan SmartHeat.

Комнатные термостаты (серии RSmart, WT-R) совместимы с термоэлектрическими приводами серии TWA, а для построения многозональных систем применяется коммутационная панель WD-230V.
Для подключения радиаторов используются присоединительно-регулирующие гарнитуры (серия TR-K для бокового подключения) и гарнитуры для нижнего подключения (серия LV-KB), которые позволяют аккуратно подвести трубы от пола или стены.

Ключевые преимущества радиаторных терморегуляторов и клапанов

Продукция Ридан обладает рядом неоспоримых преимуществ, подтвержденных многолетней эксплуатацией:

• Энергоэффективность и экономия: использование терморегуляторов радиаторных позволяет снизить затраты на отопление до 20% за счет точного поддержания комфортной температуры и отсутствия перетопов.
• Долговечность и надежность: высококачественные материалы (латунь с никелевым покрытием) и строгий выходной контроль обеспечивают стабильную работу в течение всего срока эксплуатации, составляющего 10 лет.
• Сделано в России: клапан радиаторный термостатический серии TR-G производится на собственном заводе компании в Московской области.
• Гибкость настройки и управление: плавная преднастройка пропускной способности, возможность использования как ручных клапанов радиаторных регулирующих, так и электронных термоголовок. Модели с поддержкой Wi-Fi (Ridan SmartHeat (Ридан СмартХит), комнатные термостаты Rsmart (РС смарт)) позволяют управлять климатом дистанционно через смартфон, а также с помощью голосовых помощников Алиса и Салют.
• Универсальность монтажа: наличие прямого радиаторного клапана и углового радиаторного клапана, а также различных вариантов подключения (боковое, нижнее) позволяет интегрировать оборудование в любую схему разводки трубопроводов.

Принцип работы радиаторных терморегуляторов и клапанов

Принцип действия основан на автоматическом регулировании потока теплоносителя.

• Термостатический элемент (термоголовка) работает как радиаторный терморегулятор: при нагреве воздуха в комнате чувствительная капсула (газонаполненная или жидкостная) внутри головки расширяется и через шток прикрывает термостатический радиаторный клапан, уменьшая поток теплоносителя. Когда температура падает, капсула сжимается, и клапан открывается.
• Термостатический радиаторный клапан по своей конструкции является нормально открытым: в отсутствие привода он открыт с помощью пружины. При воздействии термоэлемента или привода шток перемещается, закрывая клапан. При монтаже важно соблюдать направление стрелки на корпусе и устанавливать шток горизонтально (для корректной работы встроенного датчика) или использовать выносной датчик.
• Термоэлектрический привод 230В (или 24В) работает по принципу теплового расширения: при подаче напряжения нагревательный элемент расширяет термочувствительный материал, который перемещает шток. Приводы выпускаются в двух вариантах: нормально закрытый (NC) — открывается при подаче напряжения, и нормально открытый (NO) — закрывается при подаче напряжения.
• Комнатные термостаты непрерывно сравнивают заданную и текущую температуру, подавая управляющий сигнал на приводы, которые открывают или закрывают клапаны на радиаторах или коллекторе теплого пола.

Профессиональные инструменты для проектирования систем отопления

Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.

• Плагин DCAD (ДКАД) для AutoCAD (АвтоКАД) и NanoCAD (НаноКАД) — автоматизация проектирования инженерных систем
• База технической документации — каталоги, пособия и руководства, чертежи и BIM-модели (БИМ- модели), подробные технические описания

Выбрать и купить радиаторные терморегуляторы и клапаны можно в каталоге на нашем сайте.
