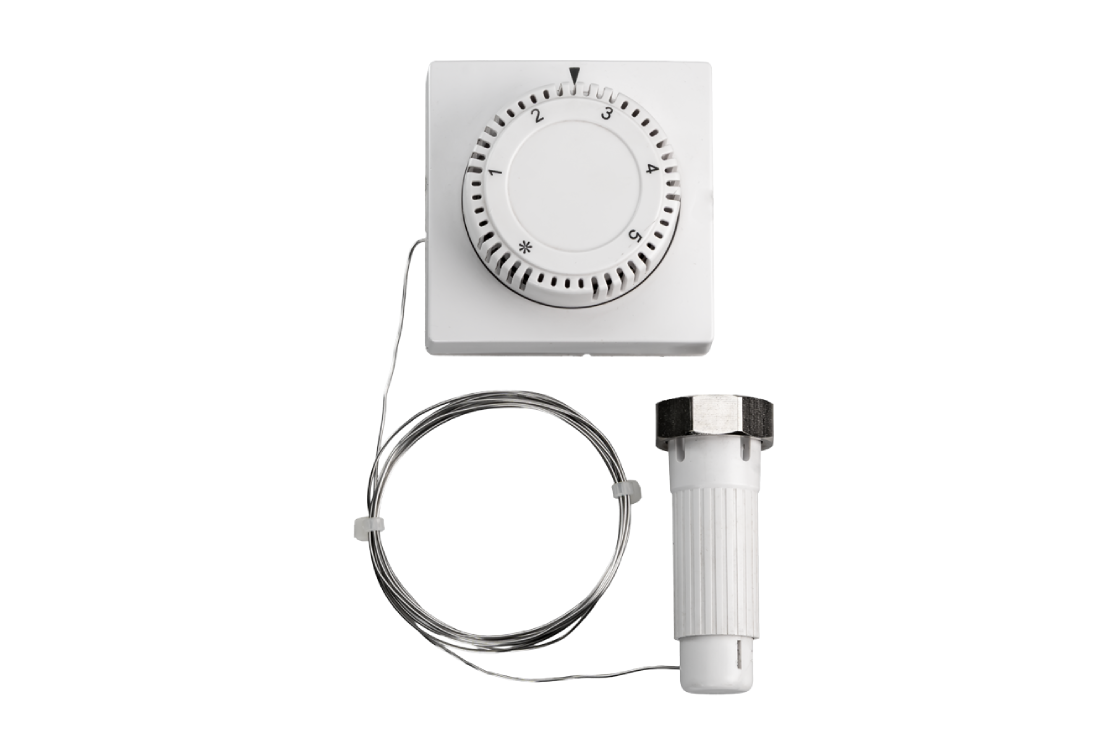

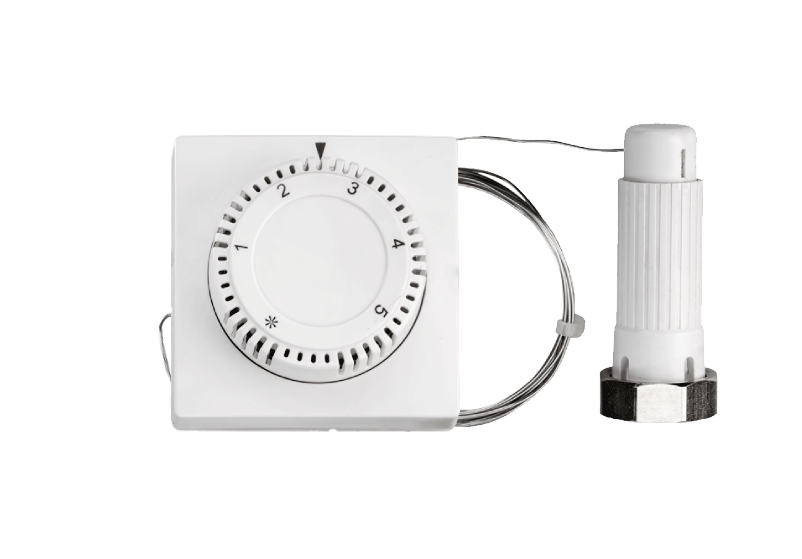

Ридан 013G7062R — Термостатический элемент TR 62 с дистанционным управлением, L=2м, присоединение М30х1,5

Обзор кода 013G7062R

Комплектность

В комплект поставки входят:

• элемент термостатический типа TR, модификации TR 62;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Указания по монтажу и наладке

• Меры безопасности


Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать термоэлемент из коробки, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому. Адаптер термоэлемента устанавливается на клапан с креплением типа М30х1,5. Колпачок на клапане должен быть снят. Перед установкой следует повернуть настроечную рукоятку на максимальное значение "5".

Регулятор дистанционного управления следует располагать на высоте 1,2-1,6м от пола. Капиллярная трубка поставляется смотанной. В процессе установки капиллярная трубка вытягивается на требуемую длину.

Для нормальной работы терморегулятора воздух в помещении должен свободно циркулировать вокруг температурного датчика.
Регулятор дистанционного управления может быть расположен на стене, вдали от сквозняков или источников тепла, таких как батареи отопления, открытый огонь или прямые солнечные лучи.

Транспортирование и хранение

Транспортирование и хранение элемента термостатического типа TR 62 осуществляется в закрытых помещениях с регулируемыми климатическими условиями или с естественной вентиляцией, где колебания температуры и влажности существенно меньше, чем на открытом воздухе при температурах от -20 ˚С до + 50 ˚С при максимальной влажности до 60 %.

Транспортирование осуществляется в закрытом транспорте в соответствии с требованиями ГОСТ 15150 п.10 – 5 (ОЖ4).

Обзор серии TR

Назначение изделия

Термостатические элементы серии TR — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов Ридан TR-N и TR-G.

Терморегулятор TR состоит из двух частей: универсального термостатического элемента серии TR и регулирующего клапана с предварительной настройкой пропускной способности TR-N (для двухтрубных систем отопления) или TR-G (для однотрубной системы).

Терморегулятор радиаторный данной серии представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которым в настоящее время успешно оснащаются системы отопления зданий как промышленных, общественных, так и жилых объектов.

Сертификация

Элементы термостатические серии TR не подлежат обязательному подтверждению соответствия в системе сертификации ГОСТ Р и в рамках Евразийского экономического союза.

Описание и работа

Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон или выносной датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки и сбалансировано силой сжатия настроечной пружины.

При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растет, он увеличивается в объеме, перемещая шток, тем самым прикрывая клапан, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости.

При понижении температуры воздуха жидкость начинает сжиматься и давление в сильфоне падает, что приводит к уменьшению его объема и перемещению штока клапана в сторону открытия до положения, при котором вновь установится равновесие системы.

Для исключения влияния теплого воздуха от греющего патрубка отопительного прибора рекомендуется устанавливать термостатические элементы, как правило, в горизонтальном положении.

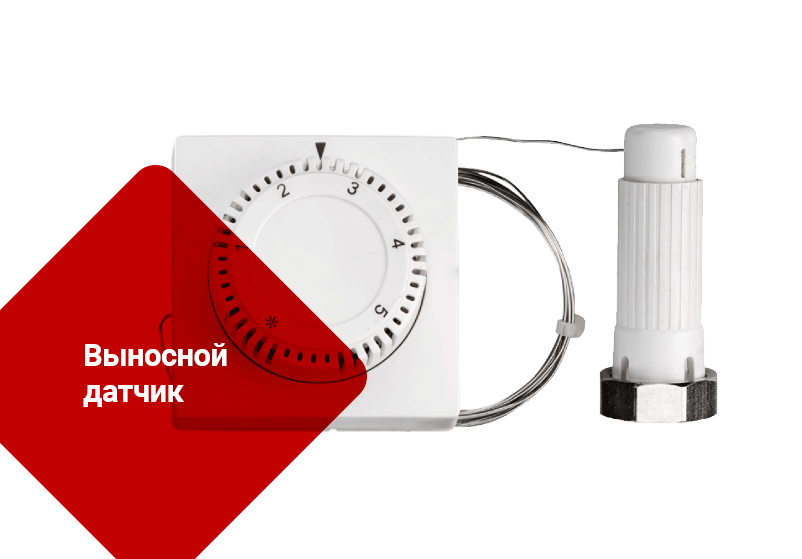

Для уменьшения влияния температуры окружающего воздуха, например когда термоэлемент устанавливается за защитным экраном или плотными шторами, следует применять термоэлементы с выносным датчиком.

Область применения

Термостатические элементы серии TR предназначены для автоматического регулирования и поддержания температуры в системах водяного отопления объектов различного назначения.

Совместимость

Термоэлементы серии TR предназначены для монтажа на радиаторные клапаны.

Серия TR включает в себя термоэлементы как для клапанов с креплением RA (например, как у клапана TR-G), так и для клапанов с креплением М30×1,5 (как Ридан, так и сторонних производителей).

Также вы можете выбрать уже готовый комплект терморегуляторов для систем отопления.

Ключевые преимущества

• Энергоэффективность — за счет снижения теплового потока отопительных приборов при наличии бытовых теплопоступлений.
• Точность поддержания температуры — отклонение температуры менее 1 °C вне зависимости от перепада давления на клапане, статического давления и температуры теплоносителя в системе в соответствии с ГОСТ 30815-2019.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Дополнительные преимущества для специалистов

• Интуитивно понятная регулировка
• Доступность запасных частей и комплектующих
• Техническая поддержка от производителя
• Высокая надежность благодаря качественному выпускному контролю
• Экспертная консультация и поддержка от специалистов компании-производителя

Надежность и долговечность

Термоэлементы серии TR совместно с клапанами Ридан протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение термоэлементов серии TR позволяет не только поддерживать комфортную среду, но и значительно снизить затраты на отопление за счет снижения перетопов при наличии бытовых теплопоступлений (работающих электроприборов и т.д.).

Использование по назначению

Эксплуатационные ограничения включают в себя:

Не допускается разрушать термоэлемент и подвергать его высоким температурам.

Корпус термоэлемента не должен иметь видимых повреждений, крепление к клапану должно быть исправно, настроечная рукоятка должна свободно вращаться от одного крайнего положения к другому.

Установка температуры осуществляется путем вращения рукоятки до совмещения нанесенной на рукоятке цифры с выступающим указателем на корпусе термоэлемента.

Гарантийные обязательства

Производитель гарантирует соответствие элементов термостатических серии TR техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет — 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы элементов термостатических серии TR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 15 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
