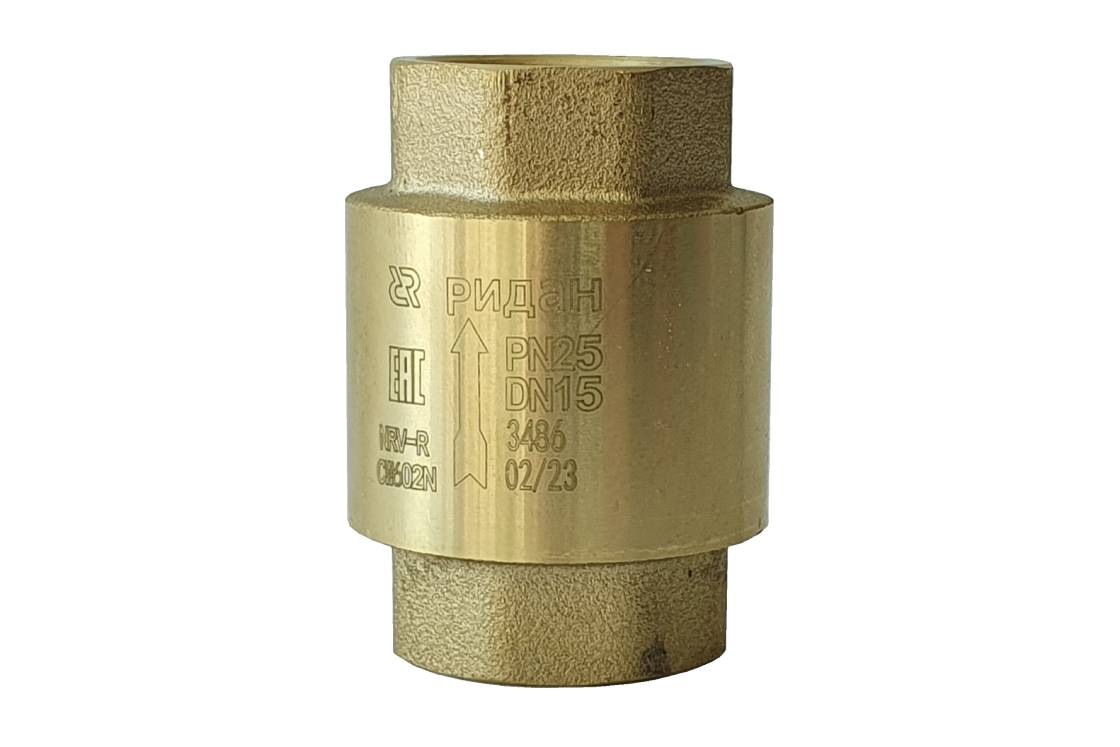

Обратный клапан латунный Ридан серии NRV-R — надежная арматура для систем тепло-, водо- и холодоснабжения, а также промышленных установок с водой и водогликолевыми смесями. Если вы ищете обратный клапан для отопления, эта модель станет оптимальным решением.

Многие спрашивают: нужен ли обратный клапан на отопление и ставить ли обратный клапан на отопление? В системах с насосом — обязательно. Чтобы понять, зачем нужен обратный клапан отопления, достаточно вспомнить о защите насоса и предотвращении гидроударов.

Назначение обратного клапана для отопления

Клапан обратный пружинный латунный NRV-R предназначен для автоматического предотвращения обратного движения среды. Клапан обратный латунный муфтовый с резьбовым присоединением, рассчитан на давление до 25 бар и температуру до 110°C.

В каталоге Ридан представлен как стандартный, так и клапан обратный латунный никелированный.

Совместимость обратного клапана

При проектировании систем отопление обратный клапан подбирается по диаметру трубопровода. Выбирая обратный клапан на отопление, учитывайте параметры среды. Установка обратного клапана выполняется по стрелке на корпусе. Чтобы знать, где ставить обратный клапан отопления, обратитесь к инструкции: обычно после насоса (обратный клапан на обратке).

Для гравитационных систем может потребоваться гравитационный обратный клапан отопления, но для насосных клапаны NRV-R предпочтительнее. Часто применяется обратный клапан байпас отопления для организации обводных линий.

Ключевые преимущества обратного клапана отопления

Клапан обратный латунный в составе пружинного механизма обеспечивает:

• Универсальность монтажа (любое положение)
• Бесшумность работы — обратный клапан в системе отопление не создает шума
• Защиту от гидроударов благодаря плавному закрытию
• Низкое гидравлическое сопротивление (открытие от 0,02 бар)
• Герметичность за счет мягкого уплотнения

Если Вам нужен клапан обратный латунный поворотный — это другая конструкция, но для большинства систем пружинный вариант надежнее.

Принцип работы обратного клапана

Клапан обратный латунный пружинный муфтовый работает следующим образом: в исходном состоянии пружина удерживает золотник закрытым. Поток среды открывает его своим давлением. При остановке или обратном токе пружина возвращает сердечник в седло.

Для водоснабжения выбирают латунный обратный клапан на воду, для насосов — латунный обратный клапан для насоса. В продуктовой линейке есть клапан обратный проходной латунный и клапан обратный проходной латунный с номинальным давлением 25 бар.

Если потребуется обслуживание, инструкция подскажет, как разобрать латунный обратный клапан. Для систем с загрязнениями применяется клапан обратный латунный с сеткой. Модели отличаются повышенной надежностью.

Профессиональные инструменты для проектирования

Для инженеров и проектировщиков доступен полный комплект технической поддержки:

• Специализированные плагины для AutoCAD и NanoCAD (например, плагин DCAD) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.

Все клапаны NRV-R от Ридан имеют сертификат, паспорт и руководство .В документации указаны все параметры и рекомендации: установка обратного клапана не вызовет вопросов.

Купить обратный клапан отопления с официальной гарантией можно на сайте в разделе каталог.
