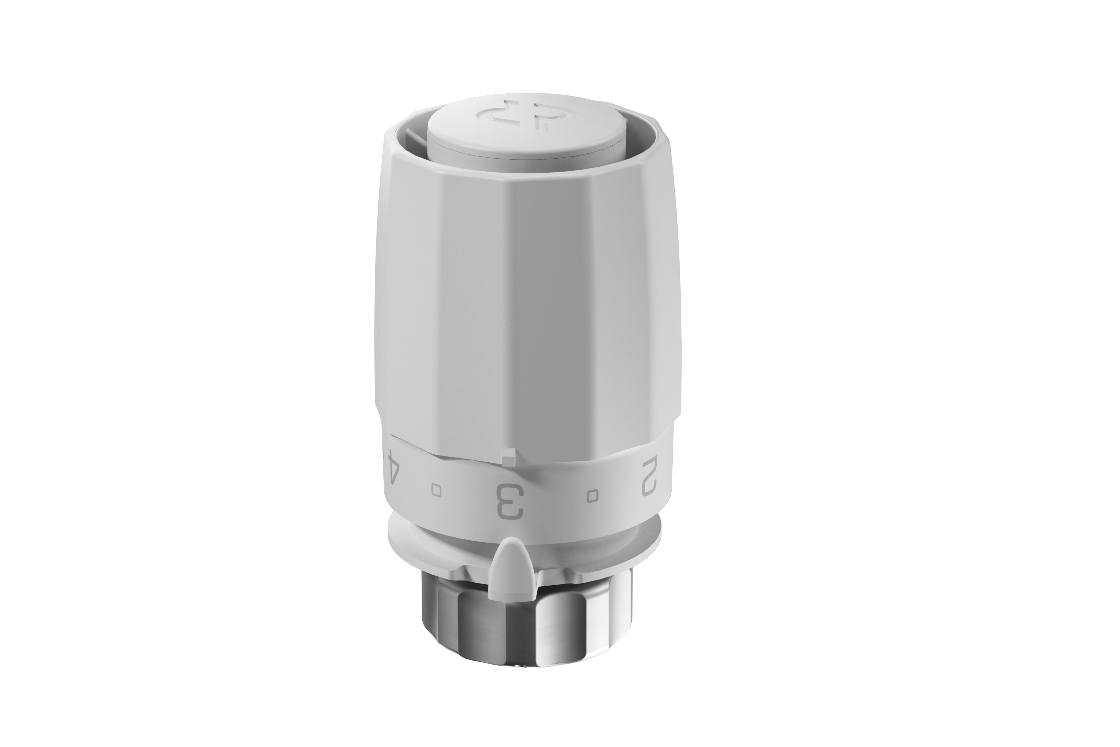

Ридан 013G8000R — Термостатический элемент с присоединением RA TR 8000

Обзор кода 013G8000R

Комплектность

В комплект поставки входят:

• элемент термостатический типа TR, модификации TR 8000;
• упаковочная коробка;
• паспорт*;
• руководство по эксплуатации *

*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Указания по монтажу и наладке

Монтаж, наладку и техническое обслуживание термостатического элемента должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.

• Меры безопасности


Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу


Распаковать термоэлемент из коробки, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому. Термоэлемент устанавливается на клапан с присоединением RTR/RA. Колпачок на клапане должен быть снят. Перед установкой следует повернуть рукоятку на максимальное значение.

• Монтаж и демонтаж


Надеть термоэлемент на клапан до упора, затянуть фиксирующее кольцо по часовой стрелке – термоэлемент зафиксирован. Для демонтажа необходимо ослабить гайку против часовой стрелки и снять термоэлемент.

Транспортирование и хранение

Транспортирование и хранение элементов термостатических типа TR 8001 осуществляется в закрытых помещениях с регулируемыми климатическими условиями или с естественной вентиляцией, где колебания температуры и влажности существенно меньше, чем на открытом воздухе при температурах от -20 ˚С до + 50 ˚С при максимальной влажности до 60 %.

Транспортирование осуществляется в закрытом транспорте в соответствии с требованиями ГОСТ 15150-69 п.10.

Обзор серии TR 8000

Назначение изделия

Элементы термостатические серии TR 8000 — устройства автоматического регулирования и поддержания температуры. Предназначены для комплектации радиаторных клапанов типа Ридан TR-N (для двухтрубных систем отопления) и TR-G (для однотрубной системы), снабжены устройством защиты системы отопления от замерзания.

Терморегулятор радиаторный данной серии представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которым в настоящее время успешно оснащаются системы отопления зданий как промышленных, общественных, так и жилых объектов.

Сертификация

Элементы термостатические типа TR 8000 не подлежат обязательному подтверждению соответствия в системе сертификации ГОСТ Р и в рамках Евразийского экономического союза.

Описание и работа

Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон или выносной датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки и сбалансировано силой сжатия настроечной пружины.

При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растет, он увеличивается в объеме, перемещая шток, тем самым прикрывая клапан, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости.

При понижении температуры воздуха жидкость начинает сжиматься и давление в сильфоне падает, что приводит к уменьшению его объема и перемещению штока клапана в сторону открытия до положения, при котором вновь установится равновесие системы.

Для исключения влияния теплого воздуха от греющего патрубка отопительного прибора рекомендуется устанавливать термостатические элементы в горизонтальном положении.

Область применения

Термостатические элементы серии TR 8000 предназначены для автоматического регулирования и поддержания температуры в системах водяного отопления объектов различного назначения.

Совместимость

Термоэлементы серии TR 8000 предназначены для монтажа на радиаторные клапаны и идеально подходят как для установки в новые системы, так и для модернизации уже существующих.

Серия TR 8000 включает в себя термоэлементы как для клапанов с креплением RA (например, как у клапана TR-G), так и для клапанов с креплением М30×1,5 (как Ридан, так и сторонних производителей).

Также вы можете выбрать уже готовый комплект терморегуляторов для систем отопления.

Ключевые преимущества

• Оптимальный температурный диапазон — 6-28 °C, подходящий как для общественных, так и для жилых зданий, что соответствует текущим строительным правилам.
• Энергоэффективность — за счет снижения теплового потока отопительных приборов при наличии бытовых теплопоступлений.
• Точность поддержания температуры — отклонение температуры менее 1 °C вне зависимости от перепада давления на клапане, статического давления и температуры теплоносителя в системе в соответствии с ГОСТ 30815-2019.
• Современный минималистичный дизайн — идеально впишется как в современные помещения, так и в реконструируемые.

• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Дополнительные преимущества для специалистов

• Интуитивно понятная регулировка
• Доступность запасных частей и комплектующих
• Техническая поддержка от производителя
• Высокая надежность благодаря качественному выпускному контролю
• Экспертная консультация и поддержка от специалистов компании-производителя

Надежность и долговечность

Термоэлементы серии TR 8000 совместно с клапанами Ридан протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение термоэлементов серии TR 8000 позволяет не только поддерживать комфортную среду, но и значительно снизить затраты на отопление за счет снижения перетопов при наличии бытовых теплопоступлений (работающих электроприборов и т.д.).

Использование по назначению

Эксплуатационные ограничения включают в себя:

Не допускается разрушать термоэлемент и подвергать его высоким температурам.

Корпус термоэлемента не должен иметь видимых повреждений, крепление к клапану должно быть исправно, настроечная рукоятка должна свободно вращаться от одного крайнего положения к другому.

Установка температуры осуществляется путем вращения рукоятки до совмещения нанесенной на рукоятке цифры с выступающим указателем на корпусе термоэлемента.

Гарантийные обязательства

Производитель гарантирует соответствие элементов термостатических серии TR 8000 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет — 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы элементов термостатических серии TR 8000 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 15 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
