Латунные краны шаровые запорные Ридан (код 065B83xxR)

Латунные краны шаровые запорные Ридан (код 065B83xxR)

Кран шаровой латунный — тип трубопроводной арматуры, в котором запорный элемент выполнен в форме шара, поворачивающегося на 90 градусов для перекрытия потока.

Латунные шаровые краны Ридан являются оптимальным решением для оснащения внутренних систем отопления, водоснабжения, вентиляции и холодоснабжения. Благодаря устойчивости к коррозии и компактным размерам, данная арматура широко применяется в тепловых пунктах, квартирных разводках и технологических обвязках оборудования, где теплоноситель имеет умеренные температуру и давление.

Назначение шарового латунного крана

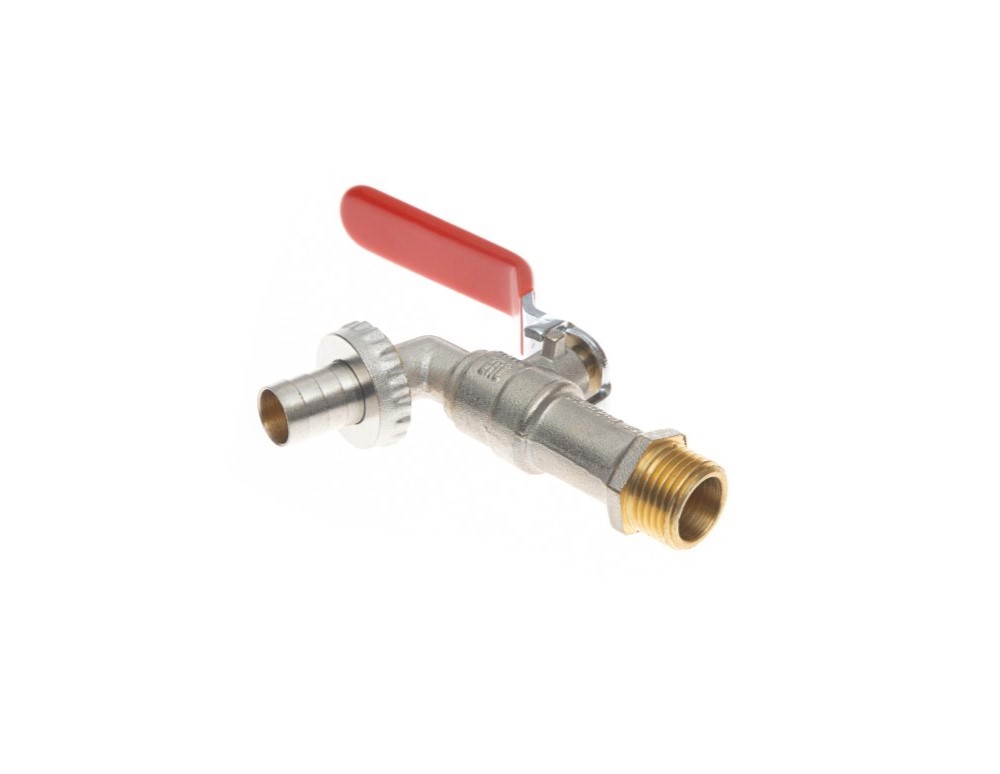

Запорные латунные краны Ридан предназначены для надежного перекрытия потока перемещаемой по трубопроводам среды — воды (ХВС, ГВС, сетевая вода по нормам СП 124.13330.2012) или гликолевых растворов концентрацией до 50%. В ассортименте присутствуют модели как для полного отсечения участков системы, так и специальные исполнения: кран шаровой латунный со спускным элементом для дренирования трубопроводов и кран спускной шаровой латунный с насадкой для шланга.

Важно: данная арматура является запорной, и её длительная эксплуатация в промежуточном положении не допускается.

Совместимость шарового крана

Линейка латунных шаровых кранов включает несколько исполнений, что позволяет подобрать изделие под конкретный узел трубопровода:

• Кран шаровой латунный муфтовый (BVR-R): Базовая модель с внутренней резьбой для стандартного монтажа.
• Кран шаровой латунный полнопроходной со спускным элементом (BVR-DR): Оснащен устройством для выпуска воздуха или слива теплоносителя.

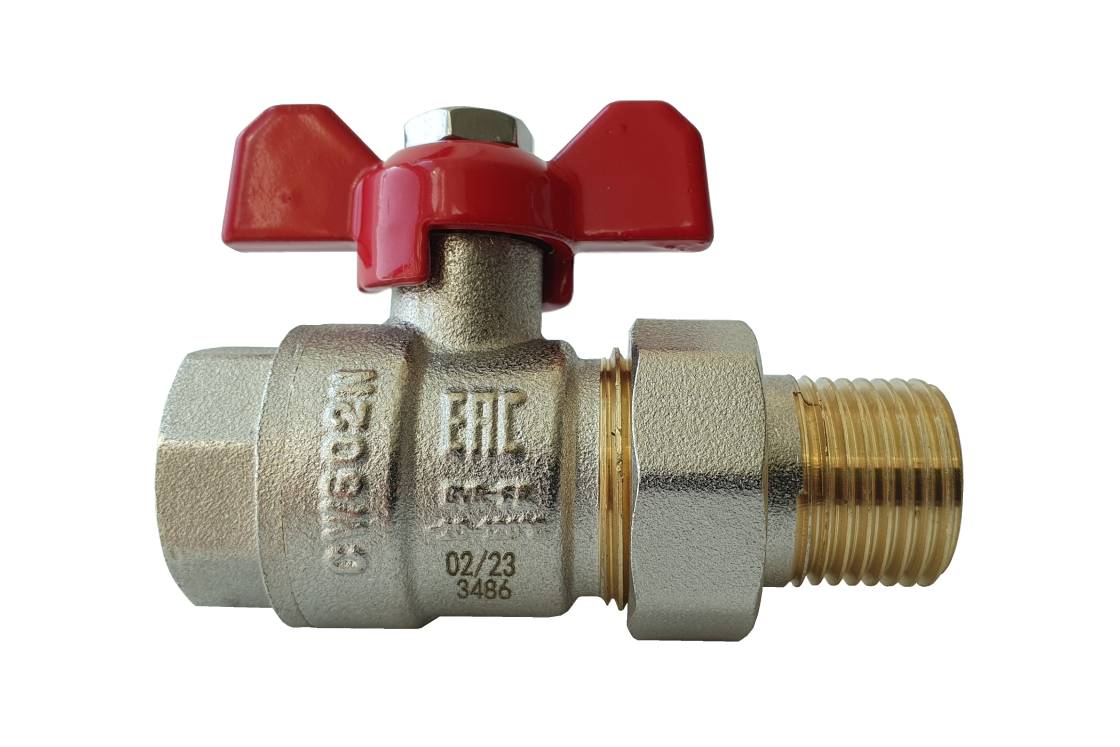

• Кран шаровой латунный со сгоном (BVR-FR): Исполнение с накидной гайкой и ниппелем для удобства демонтажа.
• Кран шаровой латунный (BVR-CR): Для различных схем соединения труб.

Все краны имеют резьбовое присоединение, соответствующее стандарту ISO 228/1, и рассчитаны на рабочие среды, соответствующие строительным нормам. Шаровой кран BVR латунный полнопроходной подбирается по конструктивному принципу — равным диаметру трубы.

Преимущества латунного шарового крана

• Полнопроходная конструкция: Серия включает кран шаровой латунный полнопроходной, что гарантирует минимальные потери давления и отсутствие завихрений потока. Для всех типов представлены таблицы пропускной способности Kv.

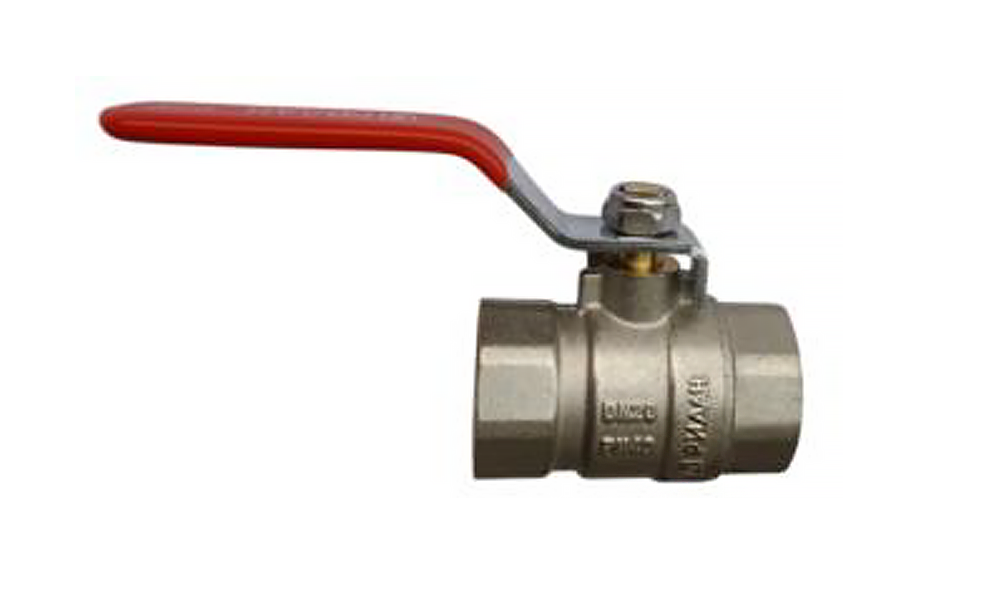

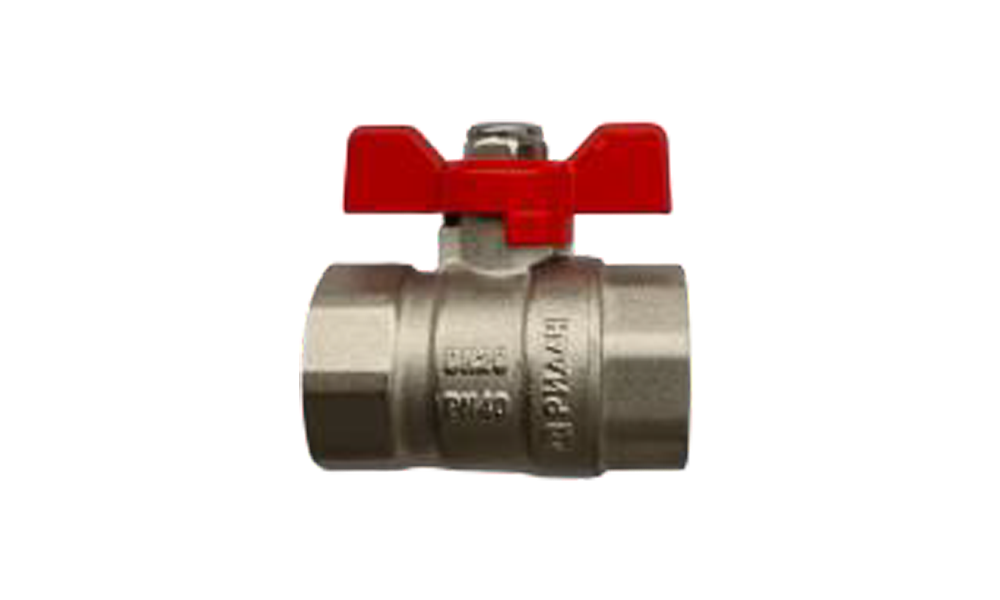

• Разнообразие исполнений: Доступны модели с различными типами управления: классический кран шаровой латунный с ручкой-рычагом и компактный кран шаровой латунный с ручкой бабочкой, что важно при ограниченном пространстве.
• Защита и долговечность: В ассортименте представлен кран шаровой латунный никелированный, обладающий повышенной стойкостью к коррозии и улучшенным внешним видом. Корпус из высококачественной латуни выдерживает требуемые нагрузки (кран шаровой латунный соответствует паспортным характеристикам).
• Функциональность: Наличие спускных и воздуховыпускных элементов позволяет обслуживать систему без установки дополнительных узлов. Кран шаровой латунный для воды всех типов прошел обязательные испытания.
• Соответствие ГОСТ: Продукция сертифицирована, соответствие шаровых кранов требованиям ГОСТ Р 59553 подтверждено, что гарантирует надежность и безопасность.

Принцип работы шарового крана из латуни

Принцип действия крана шарового латунного основан на вращении запорного элемента (шара с полированным покрытием) относительно уплотнительных седел. Когда рукоятка расположена вдоль оси, кран открыт — шар повернут отверстием по потоку. При повороте рукоятки на 90 градусов поток перекрывается.

Установку на трубопровод следует производить стандартным гаечным ключом при полностью открытом кране, чтобы не деформировать уплотнения. После монтажа необходимо проверить работоспособность поворотом рукоятки в крайние положения «Открыто/Закрыто». Перед началом эксплуатации систему обязательно продувают для удаления окалины. Вес и габариты крана указаны в технической документации для удобства проектирования.

Профессиональные инструменты для проектирования

Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.

• Плагин DCAD (ДКАД) для AutoCAD (Автокад) и NanoCAD (НаноКад) — автоматизация проектирования инженерных систем
• База технической документации — каталоги, пособия и руководства по эксплуатации, чертежи и BIM-модели, подробные технические описания

Чтобы купить латунный шаровой кран или уточнить цену крана латунного шарового , сформируйте заказ в каталоге, выбрав необходимый тип и диаметр.
