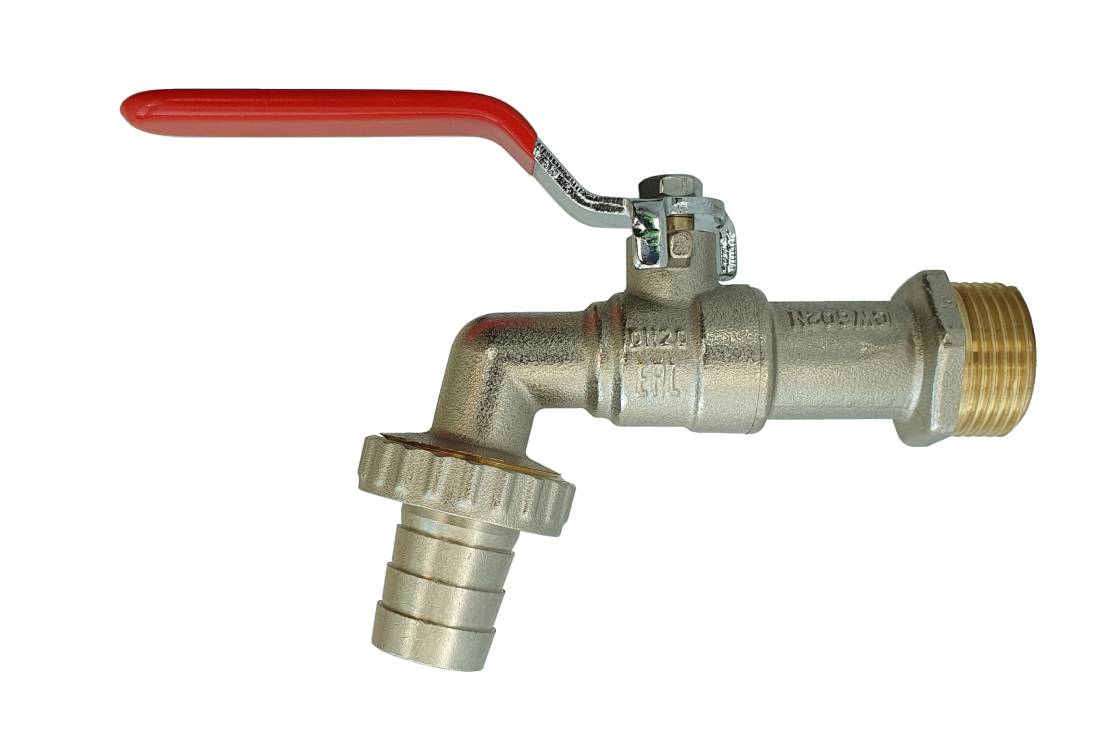

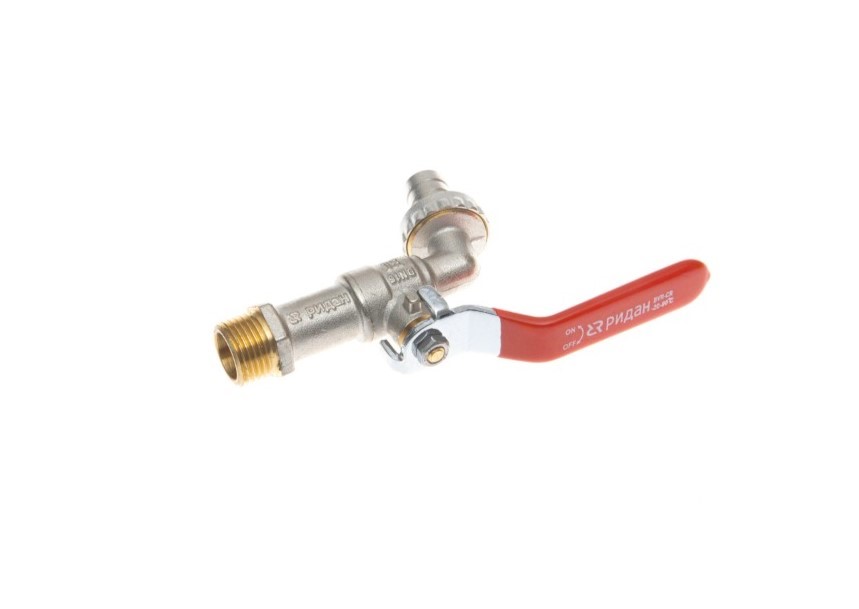

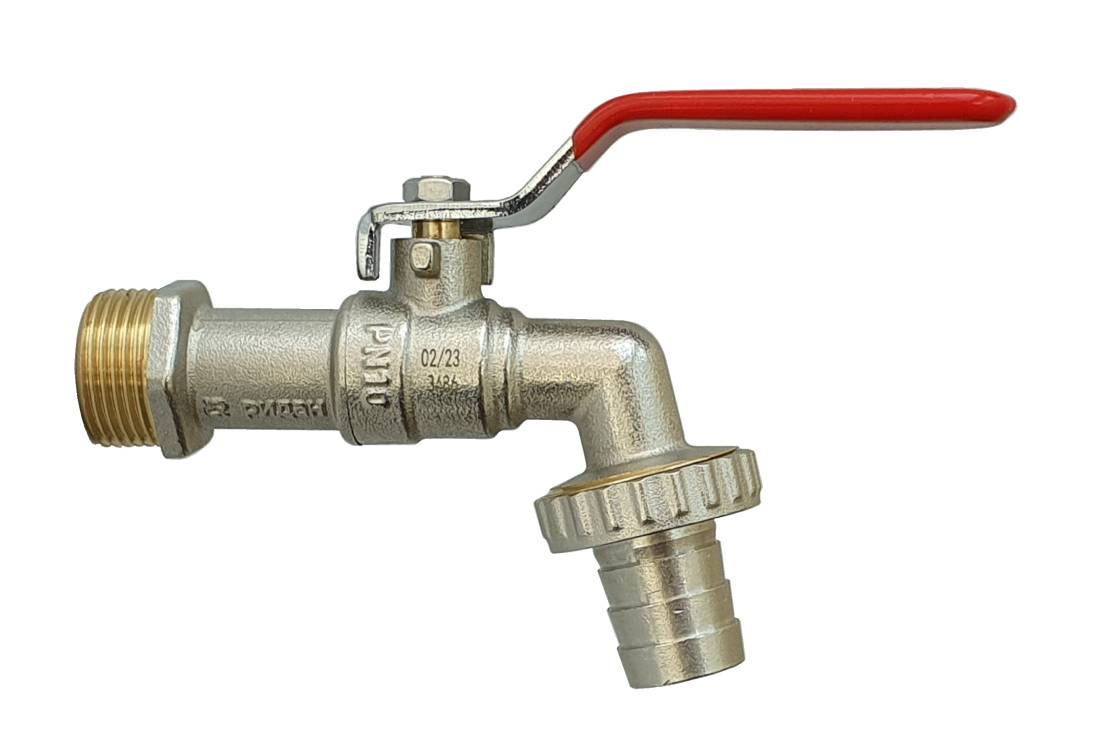

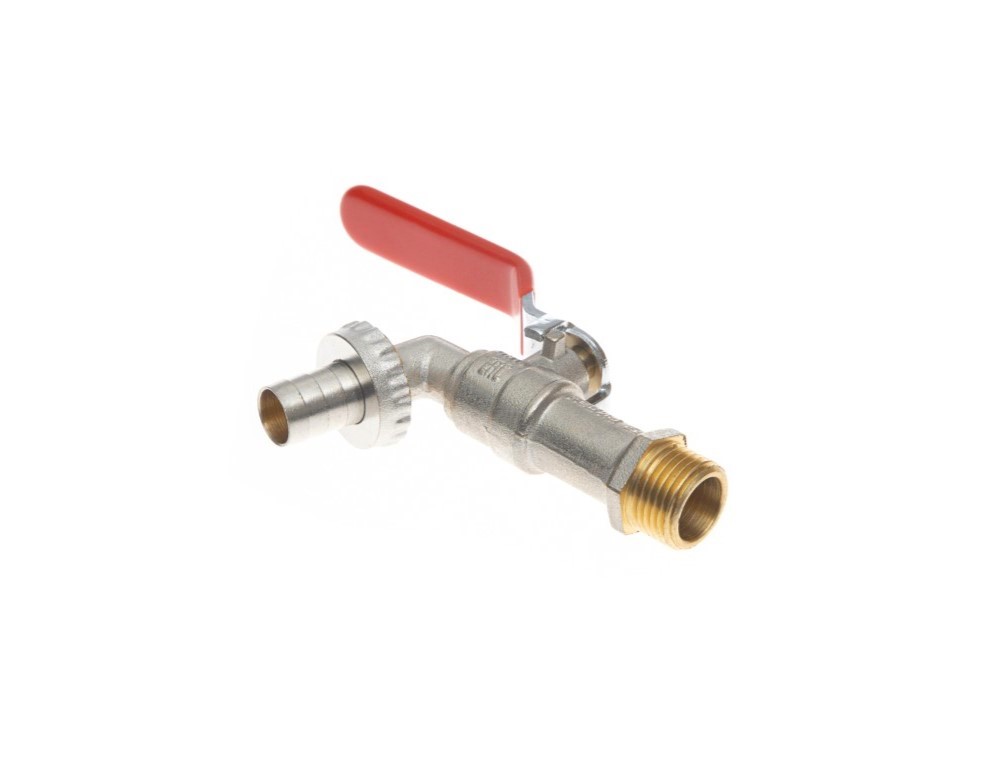

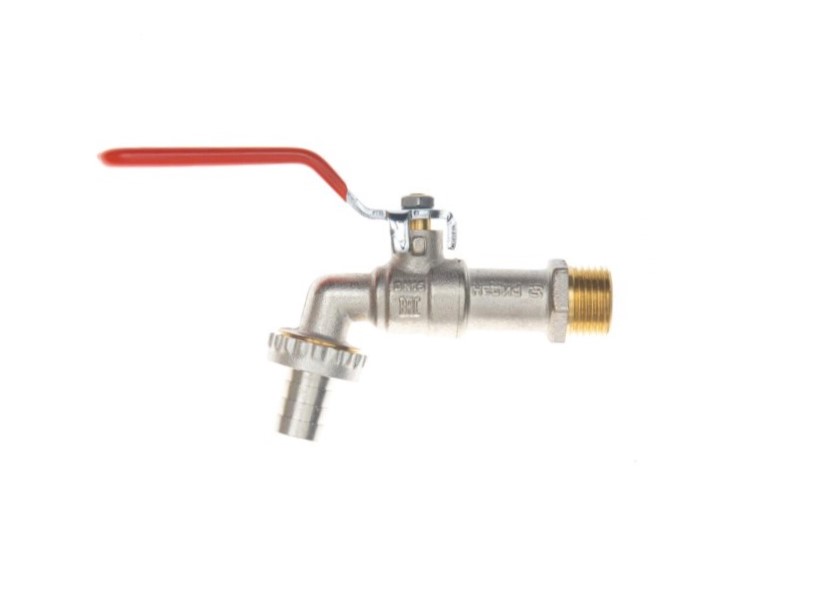

Ридан BVR-CR 065B8301RG — Кран шаровой ГОСТ спускной под шланг PN10 DN20; Т от -20 ℃ ...+95 ℃; материал корпуса латунь
₽
1 986.60
Цена без НДС
Входит в складскую программу
- Номинальный диаметр (DN), мм
- 20 (ГОСТ 28338)
- Номинальное давление (PN), бар
- 10
- Температура рабочей среды, °С
- -20..95
Еще 1
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 20 (ГОСТ 28338)
- Номинальное давление (PN), бар
- 10
- Температура рабочей среды, °С
- -20..95
- Присоединение к трубопроводу
- наружная резьба по UNI ISO 228/1
- Пропускная способность Kvs, м³/ч
- 6
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN (ГОСТ 356)
Документы
Все документыТехническое описание
Техническое описание
- Номинальное давление (PN), бар
- 10
- Допустимая концентрация гликоля
- 0,5
- Рабочая среда
- вода и водогликолевые смеси
- Размер присоединительной резьбы, дюймы
- 0,75
- Максимальный момент затяжки при монтаже, Усилие- Нм
- 95
- Исполнение
- латунный полнопроходной с насадкой под шланг
- Пропускная способность Kvs, м³/ч
- 6
- Присоединение к трубопроводу
- наружная резьба по UNI ISO 228/1
- Управление
- Рукоятка
- Комплектность
- В комплект поставки входит:- кран шаровой; - паспорт (предоставляется по запросу в электронном виде); - руководство по эксплуатации (предоставляется по запросу в электронном виде).
- Материал гайки сальника
- сталь 304
- Материал корпуса
- латунь ЛС58-2
- Герметичность затвора (объем протечки / класс герметичности)
- А по ГОСТ 9544-2015
- Материал штока
- латунь ЛС58-2 (1) латунь ЛС59 (2)
- Материал шара
- латунь ЛС58-2
- Направление подачи рабочей среды
- Проходной (одностороннее)
- Номинальный диаметр (DN), мм
- 20 (ГОСТ 28338)
- Dэф, мм
- 20
- Dэф,мм
- 20
- D, мм
- 90 (1) 87,5 (2)
- Рабочее давление, бар
- 10 (ГОСТ 356)
- Температура рабочей среды, °С
- -20..95
- Уплотнение шара
- EPDM (1) тефлон PTFE (2)
- Уплотнение штока
- EPDM (1) тефлон PTFE (2)
- D,мм
- 90 (1) 87,5 (2)
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN (ГОСТ 356)
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие кранов шаровых техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документов, или 18 месяцев с даты производства. Срок службы кранов шаровых при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. Назначенный срок службы шаровых кранов – 10 лет. Назначенный срок хранения - 5 лет, назначенный срок хранения до списания 10 лет. Наработка на отказ должна составлять не менее 2500 циклов поворота из одного крайнего положения в другое и обратно. Организация, уполномоченная на принятие претензий от потребителей на территории ЕАЭС: ООО “Ридан Трейд“, 143581, РФ, Московская обл., г.о. Истра, д. Лешково, д. 217, Тел. +7 495 792 5757, e-mail: info@ridan.ru.
- Назначение изделия
- Краны шаровые с ручным управлением предназначены для перекрытия потока перемещаемой по трубопроводам среды - воды или гликолевых растворов, а также выпуска ее при дренировании трубопроводов. Они не могут быть использованы в качестве регулирующих устройств.Краны имеют общепромышленное применение и могут быть использованы в качестве бытовой запорной трубопроводной арматуры по ГОСТ 59553-2019 Краны шаровые изготовлены в соответствии ТУ 28.14.13-035-72323163-2022. Краны шаровые могут устанавливаться на трубопроводах в любом положении, обеспечивающем удобство их эксплуатации и доступа к ручному управлению.
- Масса, кг, не более
- '0,293(1) 0,276(2)
- H₁, мм
- 53,5
- H, мм
- 44,5 (1) 42,5(2)
- D1, мм
- 57 (1) 57,5 (2)
- E, мм
- 12,5 (1) 14 (2)
- Dmax, мм
- 20,5
- D1
- 57 (1) 57,5 (2)
Техническое описание
Техническое описание
Товары серии
Сортировать по:
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Присоединение к трубопроводу | Пропускная способность Kvs, м³/ч | Пробное (испытательное) давление согласно ГОСТ 356, бар | ||
|---|---|---|---|---|---|---|---|---|
|
BVR-CR Кран шаровой ГОСТ Р 59553 PN10 DN15 T от -20C...+95C ; латунь; спускной под шланг |
15 (ГОСТ 28338) | 10 | -20..95 | наружная резьба по UNI ISO 228/1 | 1,9 | 1,5PN (ГОСТ 356) | ||
|
₽
1 453.20
Входит в складскую программу
|
||||||||
|
BVR-CR Кран шаровой ГОСТ Р 59553 PN10 DN20 T от -20C...+95C ; латунь; спускной под шланг |
20 (ГОСТ 28338) | 10 | -20..95 | наружная резьба по UNI ISO 228/1 | 6 | 1,5PN (ГОСТ 356) | ||
|
₽
1 986.60
Входит в складскую программу
|
||||||||
|
BVR-CR Кран шаровой спускной РИДАН ГОСТ Р 59553 c наружной резьбой и насадкой под шланг PN10 DN25 T от -20C...+95C; материал корпуса латунь |
25 (ГОСТ 28338) | 10 | -20..95 | наружная резьба по UNI ISO 228/1 | 12,1 | 1,5PN (ГОСТ 356) | ||
|
₽
4 207.35
Входит в складскую программу
|
||||||||
