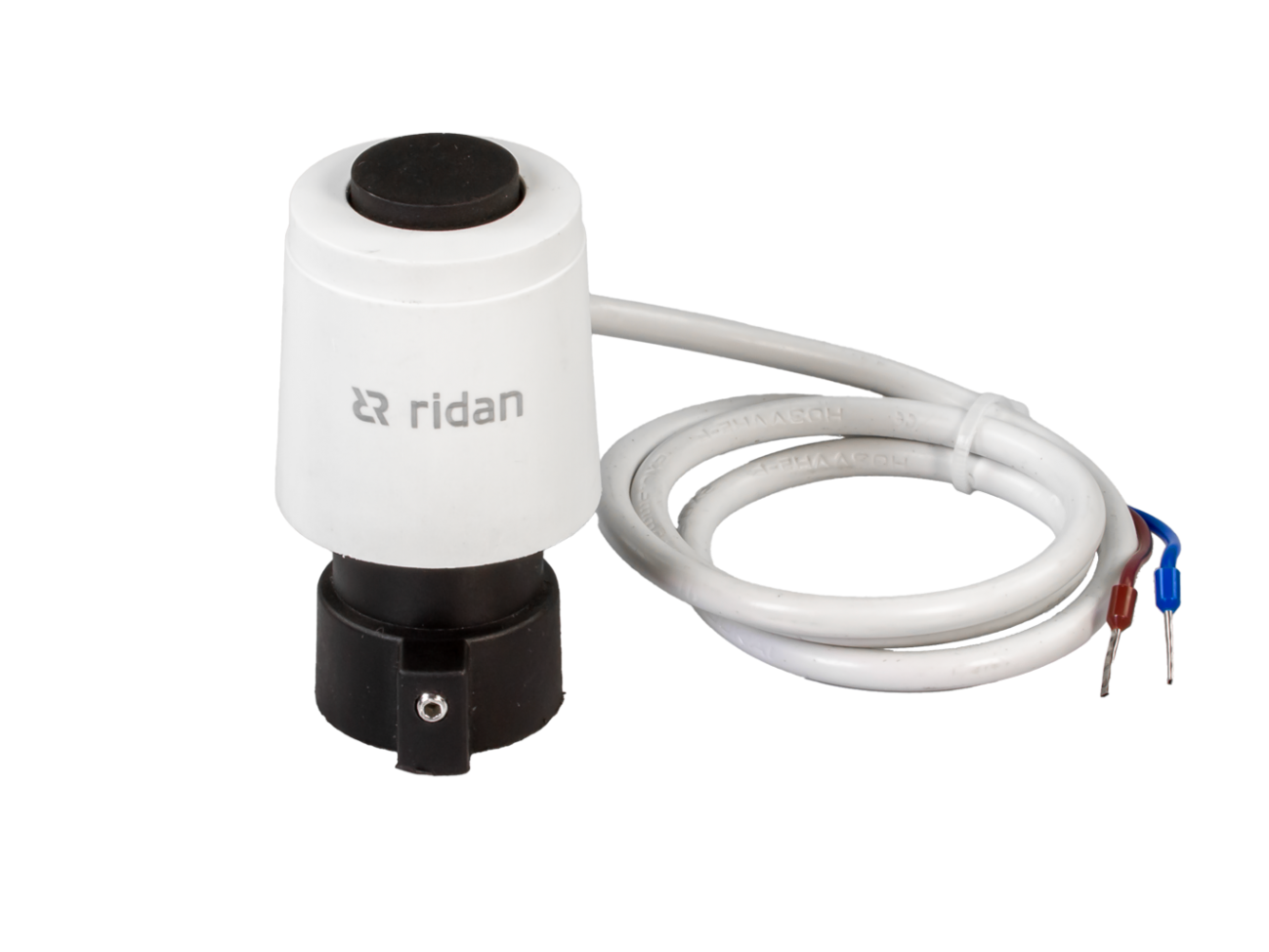

Термоэлектрические приводы TWA-AR Ридан

Термоэлектрические приводы серии TWA-AR могут использоваться с клапанами серий RA, производства компании «Данфосс». Питающее напряжение электропривода — 24 или 230 В. Клапаны могут быть нормально закрытыми (NC) и нормально открытыми (NO) при отсутствии напряжения.

Привод оснащен визуальным индикатором хода, который показывает, в каком положении находится клапан — закрыт или открыт. Термоэлектрические приводы серии TWA предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления и теплохолодоснабжения местных вентиляционных установок.

Технические характеристики:

Питающее напряжение, В 24 В (пост. ток) или 230 В (пер. ток)
Частота переменного тока, Гц 50–60
Потребляемая мощность, Вт 2
Время перемещения штока, мин ~3
Температура окружающего воздуха, °С 0–60
Класс защиты IP41
Длина кабеля, мм 750

Бренд:Ридан

TWA-AR-NC.png | Термоэлектрические приводы TWA-AR Ридан | официальный сайт Danfoss Россия

TWA-AR-NO.png | Термоэлектрические приводы TWA-AR Ридан | официальный сайт Danfoss Россия

Обсудить на форуме Community Участвовать в бонусной программе Получить
скидку

Товары серии

Название и артикул	Потребляемая мощность, Вт	Класс защиты	Температура окружающей среды, °С	Питающее напряжение
088H3110R Ридан 088H3110R — Термоэлектрический привод TWA-AR, 24V, NC нормально закрытый	2	IP 41	от 0 до 60	24 В пер./пост. тока
₽ 3 514.40 Регулярные поставки
088H3111R Ридан 088H3111R — Термоэлектрический привод TWA-AR, 24V, NO нормально открытый	2	IP 41	от 0 до 60	24 В пер./пост. тока
₽ 3 514.40 Регулярные поставки
088H3112R Ридан 088H3112R — Термоэлектрический привод TWA-AR, 230V, NC нормально закрытый	2	IP 41	от 0 до 60	230 В переменного тока
₽ 3 514.40 Входит в складскую программу
088H3113R Ридан 088H3113R — Термоэлектрический привод TWA-AR, 230V, NO нормально открытый	2	IP 41	от 0 до 60	230 В переменного тока
₽ 3 514.40 Регулярные поставки

Вопросы по серии

Ридан 088H3111R — Термоэлектрический привод подходит для Клапана терморегулирующего Danfoss RTR-N 013G7014 или не подходит?

Посмотреть ответ

Помогите подобрать аналог товара 013G5065

Посмотреть ответ

А арт.088H3113R это аналог арт.082H1260? он будет работать с AQT-R?

Посмотреть ответ

Подскажите, совместим ли между собой этот набор: Ридан 088H3113R — Термоэлектрический привод TWA-AR, 230V, NO нормально открытый Ридан 088U0727R — Коллекторная группа FHF-7RF set: коллектор + кронштейн + торцевая секция Ридан 088U0625R — Электронный комнатный термостат WT-R с подключением 230V

Посмотреть ответ

Назначение изделия

Термоэлектрические приводы серии TWA-AR предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления и тепло- и холодоснабжения местных вентиляционных установок.

Приводы оснащены визуальным индикатором хода, который показывает, в каком положении находится клапан — закрыт или открыт.

Сертификация

Приводы термоэлектрические типа TWA-AR не подлежат обязательному подтверждению соответствия требованиям Технических регламентов Таможенного союза ТР 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования".

Описание и работа

Привод термоэлектрический TWA-AR предназначен для управления клапанами-регуляторами температуры с присоединением RA, который крепится к нему с помощью штифта.

Работает по принципу теплового расширения: передвигает шток привода в одном направлении в случае нагревания привода и передвигает шток привода в другом направлении в случае отсутствия нагревания привода.

Область применения

Термоэлектрические приводы серии TWA-AR предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления и теплохолодоснабжения местных вентиляционных установок.

Питающее напряжение электропривода — 24 или 230 В. Клапаны могут быть нормально закрытыми (NC) и нормально открытыми (NO) при отсутствии напряжения.

Привод оснащен визуальным индикатором хода, который показывает, в каком положении находится клапан — закрыт или открыт.

Совместимость

Приводы серии TWA-AR, в зависимости от модификации, могут использоваться с клапанами Ридан, а также с клапанами RA производства Danfoss.

В случае применения привода с другими типами клапанов необходимо произвести проверку на совместимость геометрии и обеспечения его закрытия.

Ключевые преимущества

Удобство и простота монтажа
Комплексный подход
Применение европейских компонентов при производстве

Дополнительные преимущества для специалистов

Доступность запасных частей и комплектующих
Экспертная техническая поддержка от производителя
Высокая надежность благодаря качественному входному и выходному контролям.

Использование по назначению

Термоэлектрические приводы серии TWA-AR предназначены для двухпозиционного управления клапанами с креплением RA Danfoss в системах отопления и охлаждения с фанкойлами, а также в небольших местных вентиляционных установках.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие термоэлектрических приводов серии TWA-AR требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.
