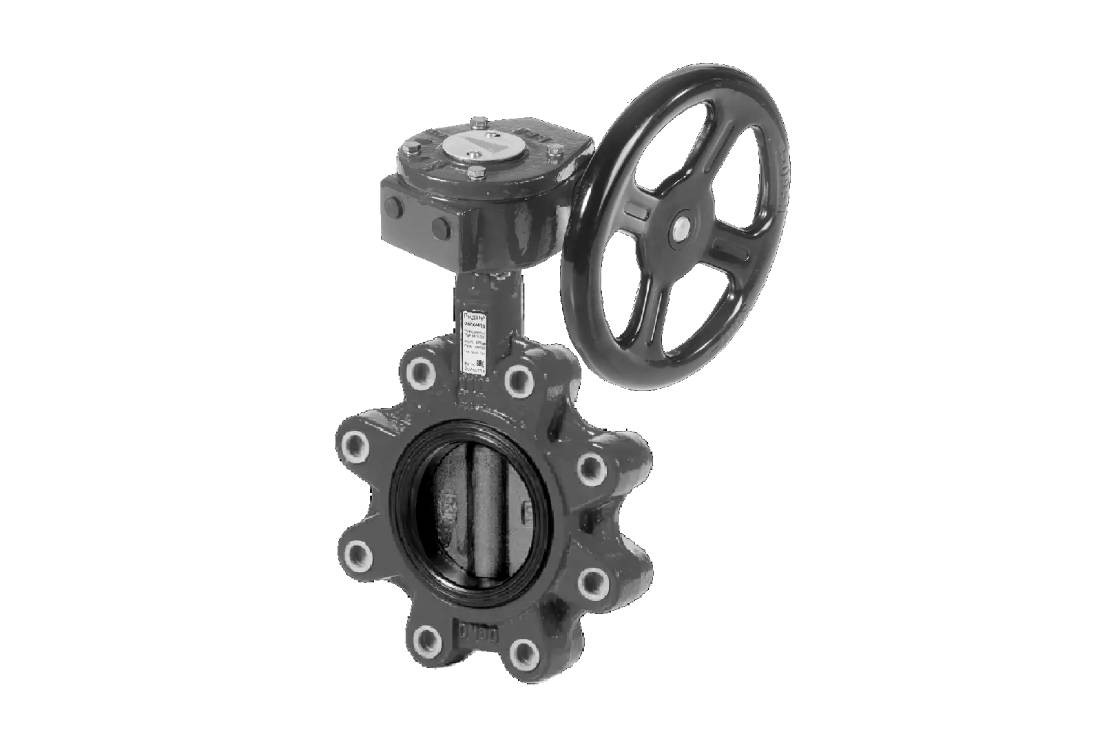

Затворы дисковые ЗДМ PN16 с ручным редукторным приводом, корпус с резьбовыми проушинами
Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).
Основные характеристики:
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40– DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с резьбовыми проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120 °С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Товары серии
Название и артикул | Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4710R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.100 PN16, DN100, с редуктором, корпус GGG25, диск чугун RAL5002 | 16 | 100 | от -10 до +120 | Резьбовые проушины | ||||
₽21 094.45Заказная позиция | ||||||||
Ридан 082X4711R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.125 PN16, DN125, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 125 | от -10 до +120 | Резьбовые проушины | ||||
₽25 403.50Заказная позиция | ||||||||
Ридан 082X4712R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.150 PN16, DN150, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 150 | от -10 до +120 | Резьбовые проушины | ||||
₽27 675.90Заказная позиция | ||||||||
Ридан 082X4713R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.200 PN16, DN200, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 200 | от -10 до +120 | Резьбовые проушины | ||||
₽57 632.25Заказная позиция | ||||||||
Ридан 082X4714R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.250 PN16, DN250, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 250 | от -10 до +120 | Резьбовые проушины | ||||
₽75 410.10Заказная позиция | ||||||||
Ридан 082X4715R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.300 PN16, DN300, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 300 | от -10 до +120 | Резьбовые проушины | ||||
₽91 717.10Заказная позиция | ||||||||
Ридан 082X4716R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.350 PN16, DN350, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 350 | от -10 до +120 | Резьбовыми проушины | ||||
₽176 651.50Заказная позиция | ||||||||
Ридан 082X4717R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.400 PN16, DN400, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 400 | от -10 до +120 | Резьбовыми проушины | ||||
₽282 264.05Заказная позиция | ||||||||
Ридан 082X4718R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.500 PN16, DN500, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 500 | от -10 до +120 | Резьбовыми проушины | ||||
₽459 298.50Заказная позиция | ||||||||
Ридан 082X4719R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.600 PN16, DN600, с редуктором, корпус GG25, диск чугун RAL5002 | 16 | 600 | от -10 до +120 | Резьбовыми проушины | ||||
₽708 697.85Заказная позиция | ||||||||
Ридан 082X4730R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.100 PN16, DN100, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 100 | от -10 до +120 | Резьбовые проушины | ||||
₽24 664.05Заказная позиция | ||||||||
Ридан 082X4731R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.125 PN16, DN125, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 125 | от -10 до +120 | Резьбовые проушины | ||||
₽31 322.55Заказная позиция | ||||||||
Ридан 082X4732R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.150 PN16, DN150, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 150 | от -10 до +120 | Резьбовые проушины | ||||
₽35 238.30Заказная позиция | ||||||||
Ридан 082X4733R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.200 PN16, DN200, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 200 | от -10 до +120 | Резьбовые проушины | ||||
₽66 292.90Заказная позиция | ||||||||
Ридан 082X4734R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.250 PN16, DN250, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 250 | от -10 до +120 | Резьбовые проушины | ||||
₽97 708.60Заказная позиция | ||||||||
Ридан 082X4735R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.300 PN16, DN300, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 300 | от -10 до +120 | Резьбовые проушины | ||||
₽130 589.40Заказная позиция | ||||||||
Ридан 082X4736R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.350 PN16, DN350, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 350 | от -10 до +120 | Резьбовыми проушины | ||||
₽162 822.75Заказная позиция | ||||||||
Ридан 082X4737R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.400 PN16, DN400, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 400 | от -10 до +120 | Резьбовыми проушины | ||||
₽243 634.40Заказная позиция | ||||||||
Ридан 082X4738R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.500 PN16, DN500, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 500 | от -10 до +120 | Резьбовыми проушины | ||||
₽622 055.70Заказная позиция | ||||||||
Ридан 082X4739R — Затвор дисковый с резьбовыми проушинами ЗДМ 16.16.600 PN16, DN600, с редуктором, корпус GGG40, диск нержавеющая сталь RAL5002 | 16 | 600 | от -10 до +120 | Резьбовыми проушины | ||||
₽955 886.90Заказная позиция | ||||||||
Вопросы по серии
Подскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?
Посмотреть ответПосле запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответВопросы о товарах серии
Подскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?
Посмотреть ответПосле запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответ
