Ридан 013G4996R — Комплект для радиаторов с нижним подключением: клапан LV-KB (Ду15, 1/2, прямой) и терморегулятор TR 9001 Ultra

Назначение изделия

Комплект включает в себя запорно-присоединительный клапан LV-KB и термостатический элемент TR 9001 Ultra. Предназначен для применения в двухтрубных системах отопления и подключения отопительных приборов со встроенными радиаторными клапанами. Подходит для применения в зданиях жилого, административного, общественного, производственного названия.

Сертификация

Соответствие клапанов запорных типа LV-KB подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме. Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.46422/24, срок действия с 26.01.2024 по 25.01.2029.

Элементы термостатические серии TR не подлежат обязательному подтверждению соответствия в системе сертификации ГОСТ Р и в рамках Евразийского экономического союза.

Описание и работа

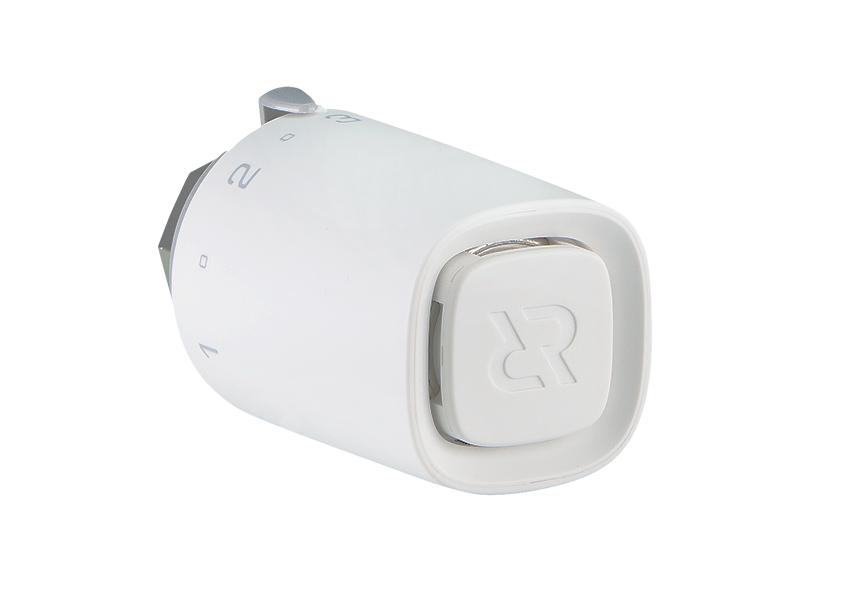

Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон или выносной датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки и сбалансировано силой сжатия настроечной пружины.

При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растет, он увеличивается в объеме, перемещая шток, тем самым прикрывая клапан, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости.

При понижении температуры воздуха жидкость начинает сжиматься и давление в сильфоне падает, что приводит к уменьшению его объема и перемещению штока клапана в сторону открытия до положения, при котором вновь установится равновесие системы.

Для исключения влияния теплого воздуха от греющего патрубка отопительного прибора рекомендуется устанавливать термостатические элементы, как правило, в горизонтальном положении.

Область применения

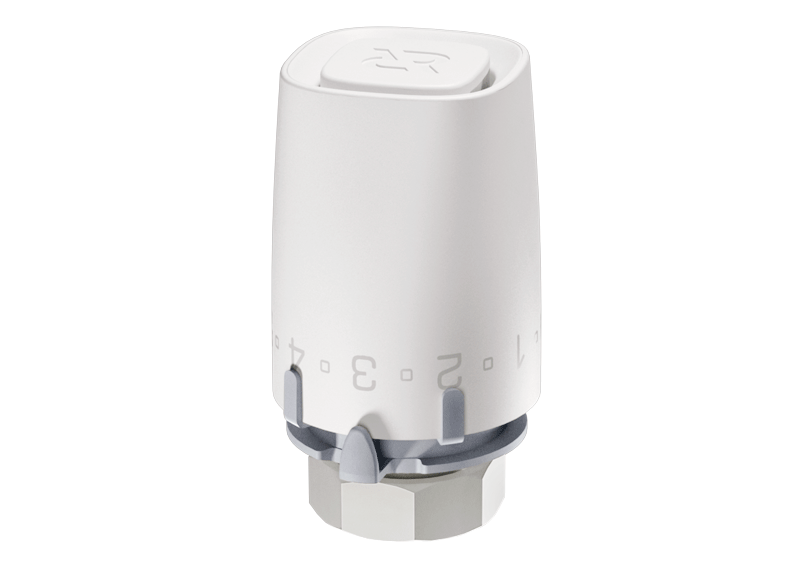

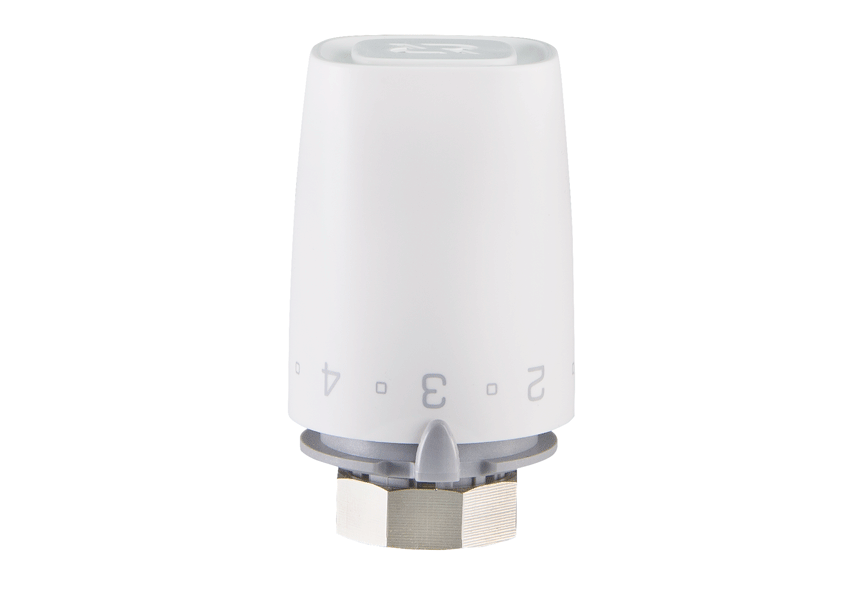

Термостатические элементы типа TR 9001 Ultra предназначены для автоматического регулирования температуры в системах водяного отопления жилых, административных, коммерческих и промышленных зданий.

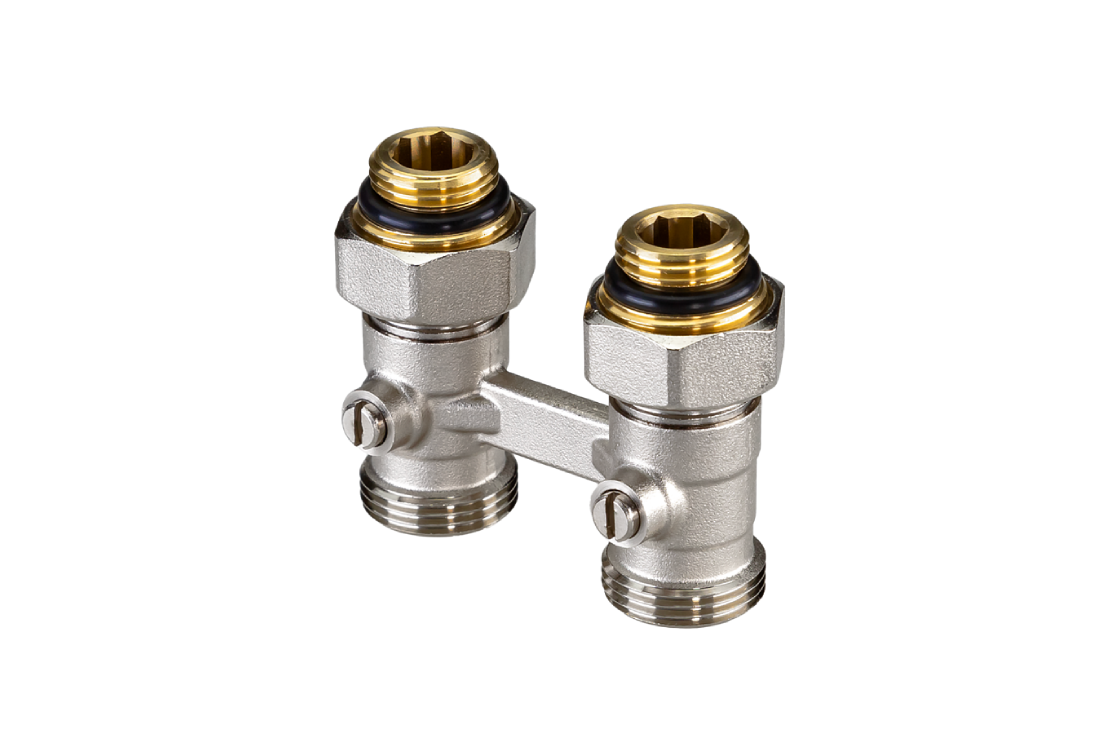

Клапаны запорные типа LV-KB предназначены для применения в двухтрубных насосных системах водяного отопления с целью отключения отдельного отопительного прибора для его демонтажа или технического обслуживания без опорожнения всей системы. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Совместимость

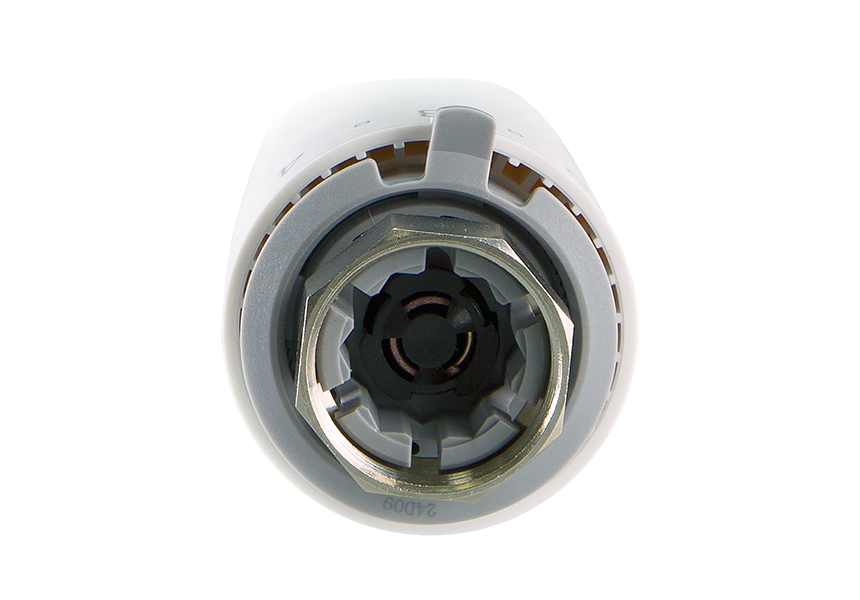

Комплект имеет в своем составе термоэлемент TR 9001 Ultra, совместимый с большинством встроенных термостатических клапанов с присоединением M30×1,5. Гарнитура LV-KB совместима с большинством отопительных приборов с нижним подключением, имеющих межосевое расстояние 50 мм. При наличии у отопительного прибора наружной резьбы ¾ гарнитура подключается к нему напрямую. При внутренней резьбе ½ у отопительного прибора необходимо выбирать гарнитуру, в комплекте с которой идут переходные адаптеры.

Ключевые преимущества

• Точность поддержания температуры — отклонение температуры менее 1°C вне зависимости от перепада давления на клапане, статического давления и температуры теплоносителя в системе в соответствии с ГОСТ 30815-2019

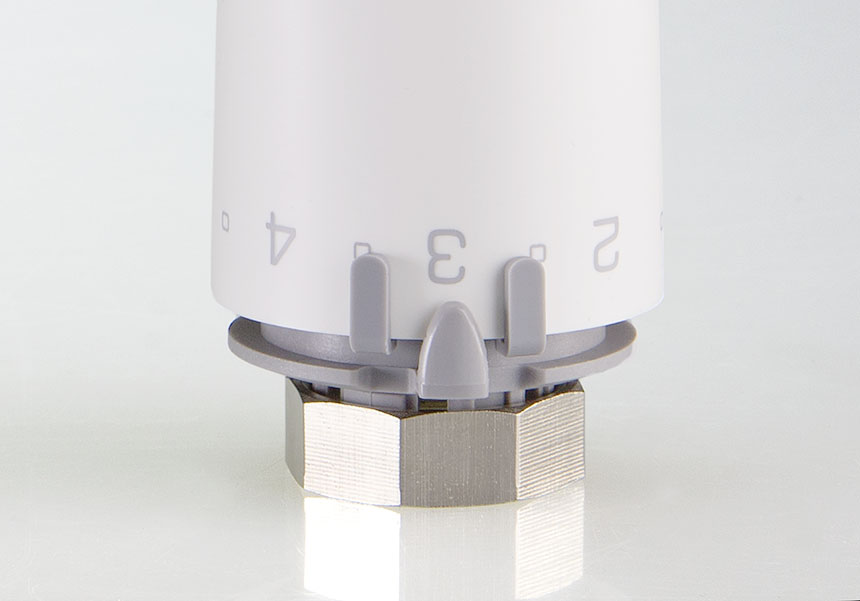

• Современный скандинавский минималистичный дизайн — идеально впишется как в современные помещения, так и в реконструируемые. Дизайн учитывает потребности людей с ограниченными возможностями — термоэлемент имеет выступ на отметках, позволяющий настроить его на оптимальную температуру в 20 °C даже в слепую.
• Долговечность и надежность - высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.
• Энергоэффективность - за счет снижения теплового потока отопительных приборов при наличии бытовых теплопоступлений.

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Надежность и долговечность

Термоэлементы TR 9001 Ultra совместно с клапанами Ридан протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение запорных клапанов LV-KB совместно с термоэлементами TR 9001 Ultra позволяет поддерживать комфортную среду в помещениях различного назначения.

Использование по назначению

Без установленного термоэлемента или привода невозможно осуществлять автоматическую регулировку расхода, проходящего через радиатор.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих серии LV-KB, а также термоэлементов TR 9001 Ultra техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделий при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 15 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
