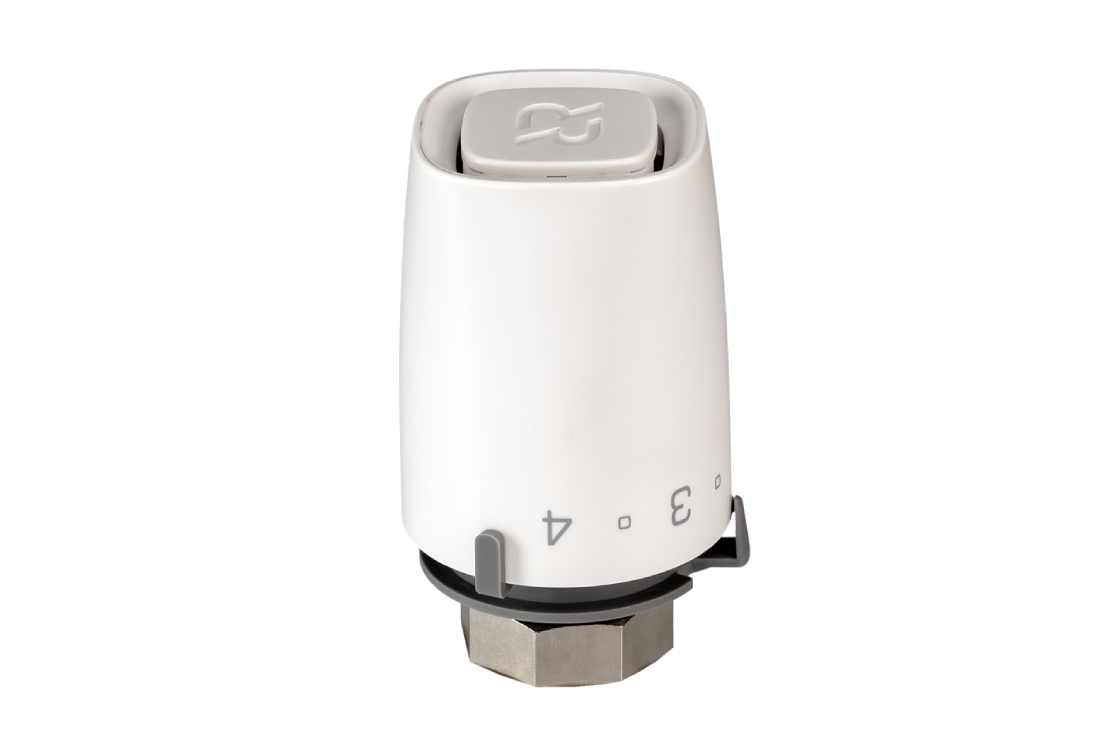

Ридан 013G9015R — Термостатический элемент с присоединением М30х1,5, диапазоном настройки температур 15-28 ˚С TR 9015 Ultra

Обзор серии TR 9000 Ultra

Назначение изделия

Термостатические элементы серии TR 9000 Ultra — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов типа TR. Снабжены функциями фиксирования и ограничения температурной настройки, а также защиты системы от замерзания. Обеспечивают точное поддержание заданной температуры, позволяя создавать комфортный микроклимат в помещении и экономить энергоресурсы.

Терморегуляторы серии представляют собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.

Сертификация

Термостатические элементы серии TR 9000 Ultra не подлежат обязательному подтверждению соответствия в системе сертификации ГОСТ Р и в рамках Евразийского экономического союза.

Описание и работа

Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон и выносной датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки и сбалансировано силой сжатия настроечной пружины.

При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растет, он увеличивается в объеме, перемещая шток клапана в сторону закрытия отверстия для протока теплоносителя в отопительный прибор до тех пор, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости.

При понижении температуры воздуха жидкость начинает сжиматься и давление в сильфоне падает, что приводит к уменьшению его объема и перемещению золотника клапана в сторону открытия до положения, при котором вновь установится равновесие системы.

Для исключения влияния теплого воздуха от греющего патрубка отопительного прибора рекомендуется устанавливать термостатические элементы, как правило, в горизонтальном положении.

Для уменьшения влияния температуры окружающего воздуха, например когда термоэлемент устанавливается за защитным экраном или плотными шторами, следует применять термоэлементы с выносным датчиком.

Область применения

Термостатические элементы серии TR 9000 Ultra предназначены для автоматического регулирования температуры в системах водяного отопления жилых, коммерческих и промышленных зданий.

Совместимость

Термоэлементы серии TR9000 Ultra предназначены для монтажа на радиаторные клапаны и, благодаря скандинавскому дизайну, идеально подходят как для установки в новые системы, так и для модернизации уже существующих.

Серия TR 9000 Ultra включает в себя термоэлементы как для клапанов с креплением RA (например, как у клапана TR-G), так и для клапанов с креплением М30x1,5 (как Ридан, так и сторонних производителей).

Также вы можете выбрать уже готовый комплект терморегуляторов для систем отопления.

Ключевые преимущества

• Два температурных диапазона — 6-28, 15-28, подходящие как для общественных, так и для жилых зданий, что соответствует текущим строительным правилам.
• Энергоэффективность — за счет снижения теплового потока отопительных приборов при наличии бытовых теплопоступлений.
• Точность поддержания температуры — отклонение температуры менее 1°C вне зависимости от перепада давления на клапане, статического давления и температуры теплоносителя в системе в соответствии с ГОСТ 30815-2019.
• Современный скандинавский минималистичный дизайн — идеально впишется как в современные помещения, так и в реконструируемые. Дизайн учитывает потребности людей с ограниченными возможностями — термоэлемент имеет выступ на отметках, позволяющий настроить его на оптимальную температуру в 20 °C даже вслепую.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Дополнительные преимущества для специалистов

• Простота настройки
• Совместимость с радиаторами ведущих производителей
• Гарантия качества исполнения
• Доступность запасных частей и комплектующих
• Техническая поддержка от производителя
• Версия с защитным кожухом для антимонтажа

Надежность и долговечность

Термоэлементы серии TR 9000 Ultra совместно с клапанами Ридан протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение термоэлементов серии позволяет не только поддерживать комфортную среду, но и значительно снизить затраты на отопление за счет снижения перетопов при наличии бытовых теплопоступлений (работающих электроприборов и т.д.).

Использование по назначению

При использовании терморегуляторов серии необходимо соблюдать эксплуатационные ограничения, которые включают в себя следующией пункты:

Запрещено нарушать целостность термоэлемента и подвергать воздействию высоких температур.

Корпус термоэлемента не должен иметь видимых повреждений, крепление к клапану должно быть исправно, настроечная рукоятка должна свободно вращаться от одного крайнего положения к другому.

Установка температуры осуществляется путем вращения рукоятки до совмещения нанесенной на рукоятке цифры с выступающим указателем на корпусе термоэлемента.

Гарантийные обязательства

Производитель гарантирует соответствие термостатических элементов серии TR 9000 Ultra техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет — 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы элементов термостатических типа TR 9001 Ultra при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 15 лет с даты продажи.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
