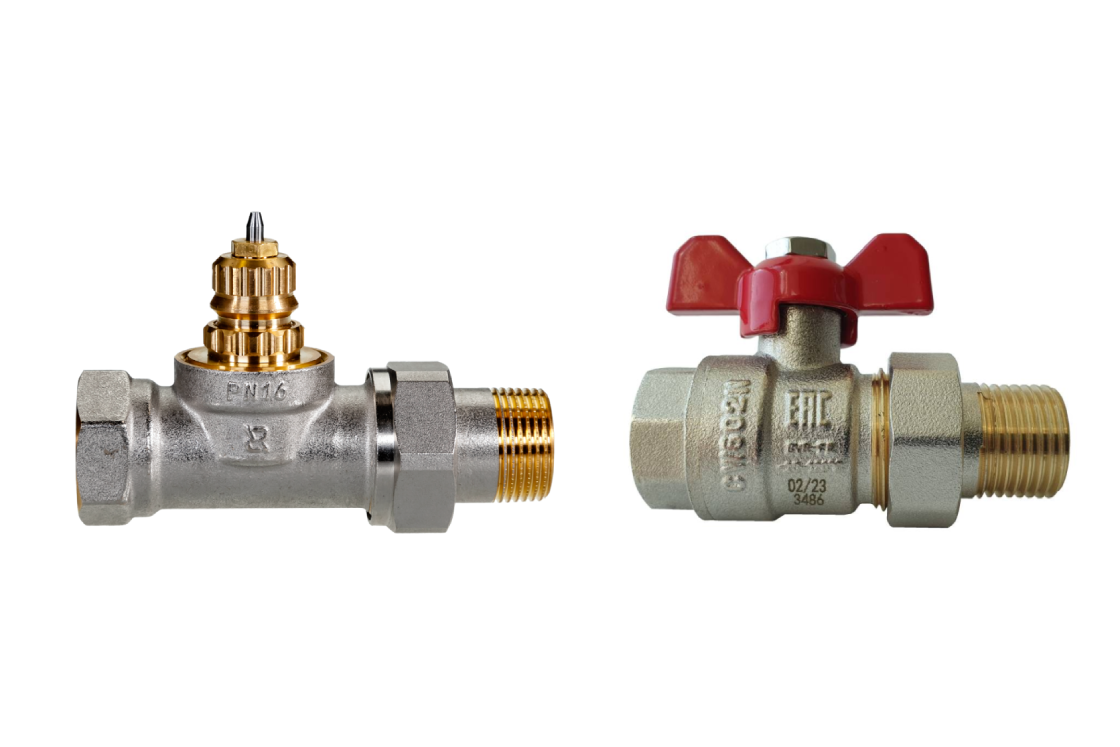

Комплект для однотрубной насосной системы отопления для радиаторов или конвекторов: клапан терморегулирующий TR-G 013G9026R (Ду20, прямой) + кран шаровой BVR-FR 065B8304RG
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 20
- Исполнение
- Прямой
- Максимально допустимый перепад давлений, бар
- 0,2
- Кольцевое уплотнение
- EPDM
- Шток
- Нержавеющая сталь
Обзор
Обзор- Терморегулирующий клапан TR-G 013G9026R (прямой, Ду20)
- Шаровой кран BVR-FR 065B8304RG (Ду20)
- Присоединительная резьба: Rp ¾" / R ¾"
- Номинальное давление: 16 бар (клапан) / 40 бар (кран)
- Рабочая температура: до 120°C
- Пропускная способность: Kvs 3,81 м³/ч (клапан без термоэлемента)
- Пропускная способность с термоэлементом: Kv 1,44 м³/ч
- Максимальный перепад давлений: 0,2 бар
- Рабочая среда: вода, водные растворы гликолей до 30%
- Материал корпуса: латунь CW617N
- Запорный элемент: латунь CW617N с EPDM
- Кольцевое уплотнение: EPDM
- Шток: нержавеющая сталь
- Максимальный момент затяжки: 95 Нм
- Прямое исполнение для стандартного подключения
- Полная комплектация для профессионального монтажа
- Регулирование температуры в зоне комфорта
- Возможность отсечения радиатора для обслуживания
- Совместимость с водогликолевыми смесями
- Высокое номинальное давление шарового крана
Специализированное решение для прямого подключения радиаторов и конвекторов в однотрубных системах отопления с циркуляционным насосом. Комплект обеспечивает регулирование температуры и возможность отсечения радиатора для обслуживания.
Состав комплекта
Технические характеристики
Преимущества комплекта
Область применения
Однотрубные системы отопления с циркуляционным насосом в жилых, офисных и коммерческих помещениях, где требуется прямое подключение радиаторов и конвекторов.
Документы
Все документы- Номинальный диаметр (DN), мм
- 20
- Исполнение
- Прямой
- Максимально допустимый перепад давлений, бар
- 0,2
- Кольцевое уплотнение
- EPDM
- Шток
- Нержавеющая сталь
- Температура рабочей среды, °С
- 120
- Допустимая концентрация гликоля
- 0,5
- Рабочая среда
- вода и водогликолевые смеси
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Максимальный момент затяжки при монтаже, Усилие- Нм
- 95
- Пропускная способность Kvs, м³/ч
- 26
- Управление
- Рукоятка
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- Rp ¾
- Корпус
- Латунь CW617N
- Запорный элемент (шар, диск, золотник)
- Латунь CW617N с EPDM
- Пропускная способность Kv с термоэлементом при Xp=2, м³/ч
- 1,44
- Номинальное давление (PN), бар (013G9026R)
- 16
- Пропускная способность Kvs без термоэлемента, м³/ч (013G9026R)
- 3,81
- Резьба штуцеров для присоединения к радиатору, дюймы
- R ¾
- Номинальное давление (PN), бар (065B8304RG)
- 40
- Терморегулирующий клапан TR-G 013G9026R (прямой, Ду20)
- Шаровой кран BVR-FR 065B8304RG (Ду20)
- Присоединительная резьба: Rp ¾" / R ¾"
- Номинальное давление: 16 бар (клапан) / 40 бар (кран)
- Рабочая температура: до 120°C
- Пропускная способность: Kvs 3,81 м³/ч (клапан без термоэлемента)
- Пропускная способность с термоэлементом: Kv 1,44 м³/ч
- Максимальный перепад давлений: 0,2 бар
- Рабочая среда: вода, водные растворы гликолей до 30%
- Материал корпуса: латунь CW617N
- Запорный элемент: латунь CW617N с EPDM
- Кольцевое уплотнение: EPDM
- Шток: нержавеющая сталь
- Максимальный момент затяжки: 95 Нм
- Прямое исполнение для стандартного подключения
- Полная комплектация для профессионального монтажа
- Регулирование температуры в зоне комфорта
- Возможность отсечения радиатора для обслуживания
- Совместимость с водогликолевыми смесями
- Высокое номинальное давление шарового крана
Специализированное решение для прямого подключения радиаторов и конвекторов в однотрубных системах отопления с циркуляционным насосом. Комплект обеспечивает регулирование температуры и возможность отсечения радиатора для обслуживания.
Состав комплекта
Технические характеристики
Преимущества комплекта
Область применения
Однотрубные системы отопления с циркуляционным насосом в жилых, офисных и коммерческих помещениях, где требуется прямое подключение радиаторов и конвекторов.
