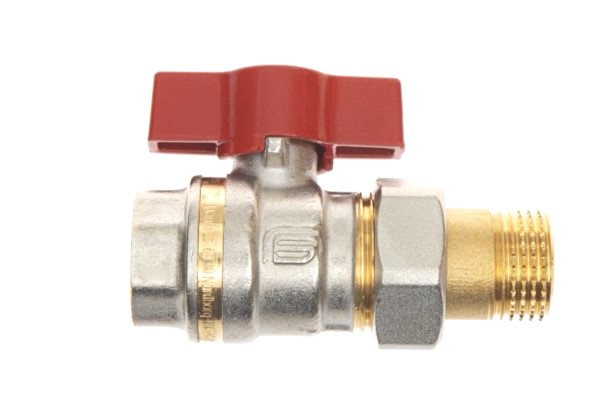

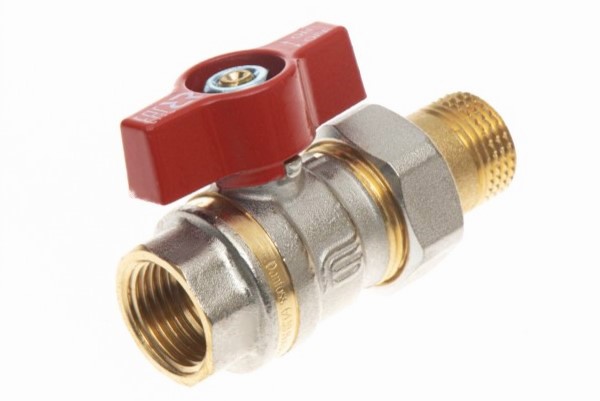

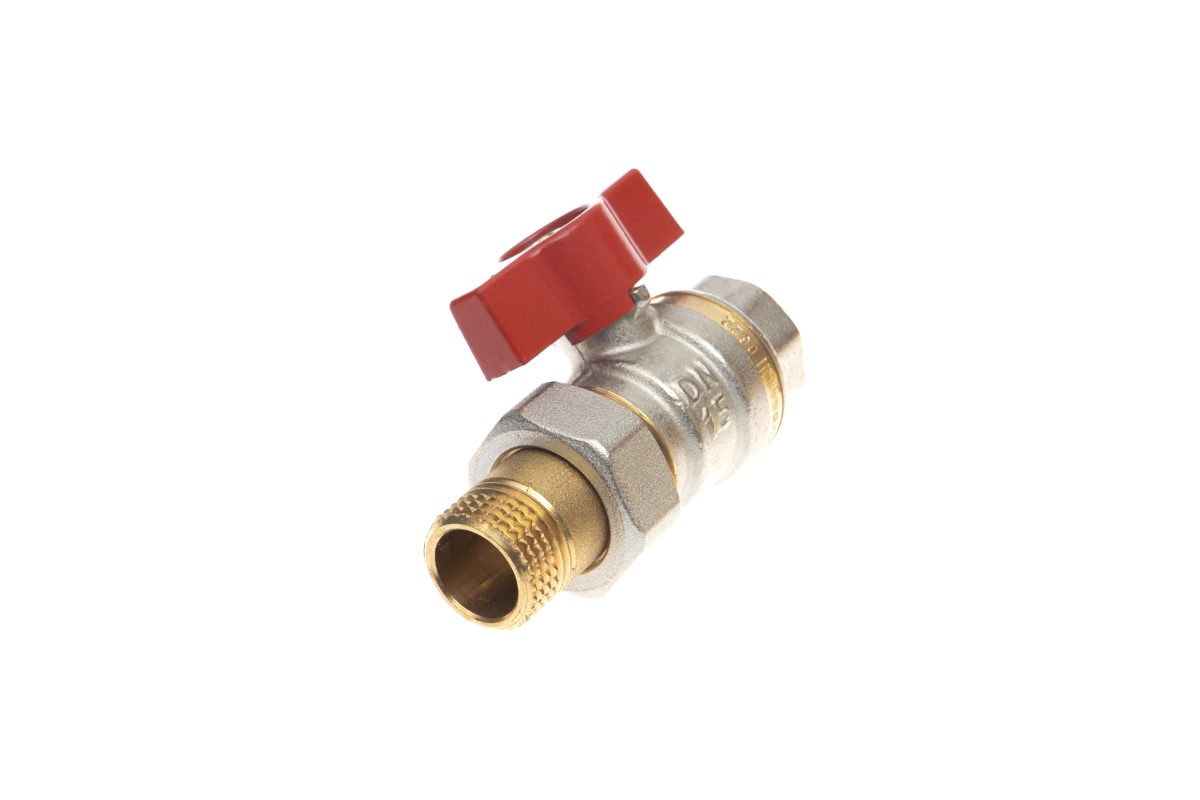

Ридан латунный шаровой кран BVR-FR с накидной гайкой и ниппелем ("американка") с рукояткой типа "бабочка" Ду 20 мм, PN 40 бар
Письмо о замене
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог
Ридан BVR-FR 065B8304R — Кран шаровой с накидной гайкой и ниппелем ("американка") PN40, DN20; Т от -20 ℃ ...+120 ℃; материал корпуса латунь CW602N
Скачать письмо о замене- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 40
- Температура рабочей среды, °С: -20..120
- Присоединение к трубопроводу: внутренняя резьба/наружная резьба по UNI ISO 228/1
- Пропускная способность Kvs, м³/ч: 26
Похожая группа товаров
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 40
- Масса, кг, не более
- 0,37
- Температура рабочей среды, °С
- -20..110
- Присоединение к трубопроводу
- внутренняя резьба/наружная резьба по UNI ISO 228/1
- Пропускная способность Kvs, м³/ч
- 26
Документы
Все документы- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 40
- A, мм
- 56
- Герметичность затвора (объем протечки / класс герметичности)
- А
- Допустимая концентрация гликоля
- 0,5
- D, мм
- 29
- Максимальный момент затяжки при монтаже, Усилие- Нм
- 95
- Рабочая среда
- вода и водогликолевые смеси
- Материал гайки сальника
- латунь CW617N
- Уплотнение шара
- тефлон PTFE
- Материал гайки
- оцинкованная сталь
- Покрытие корпуса
- никелирование
- Размер присоединительной резьбы, дюймы
- 0,75
- Назначение изделия
- Краны шаровые предназначены для перекрытия потока перемещаемой по трубопроводам среды - воды или гликолевых растворов, а также выпуска ее при дренировании трубопроводов. Они не могут быть использованы в качестве регулирующих устройств.Краны шаровые изготовлены в соответствии ТУ 28.14.13-035-72323163-2022
- Исполнение
- латунный полнопроходной с накидной гайкой и ниппелем
- Масса, кг, не более
- 0,37
- Уплотнение штока
- EPDM, HNBR
- B, мм
- 42
- E, мм
- 57,5
- F, мм
- 12
- G, мм
- 86,5
- ØD, мм
- 20
- Материал корпуса
- латунь CW617N (Pb ≤2,2%)
- Материал штока
- латунь CW617N (Pb ≤2,2%)
- Материал шара
- хромированная латунь CW617N (Pb ≤2,2%)
- Температура рабочей среды, °С
- -20..110
- Присоединение к трубопроводу
- внутренняя резьба/наружная резьба по UNI ISO 228/1
- Пропускная способность Kvs, м³/ч
- 26
- ØC, мм
- 40,5
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие кранов шаровых техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы кранов шаровых при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. Назначенный срок службы шаровых кранов – 10 лет. Наработка на отказ должна составлять не менее 2500 циклов поворота из одного крайнего положения в другое и обратно.
- Комплектность
- В комплект поставки входит:- кран шаровой тип BVR-F модификации R; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).
- Управление
- рукоятка, алюминий
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Масса, кг, не более | Температура рабочей среды, °С | Присоединение к трубопроводу | Пропускная способность Kvs, м³/ч | ||
|---|---|---|---|---|---|---|---|---|
|
Латунный шаровой кран BVR-FR RIDAN с накидной гайкой и ниппелем ("американка") с рукояткой типа "бабочка" Ду 15 мм, PN 40 бар |
15 | 40 | 0,22 | -20..110 | внутренняя резьба/наружная резьба по UNI ISO 228/1 | 14 | ||
|
₽
1 254.75
Заказная позиция
|
||||||||
|
Латунный шаровой кран BVR-FR RIDAN с накидной гайкой и ниппелем ("американка") с рукояткой типа "бабочка" Ду 20 мм, PN 40 бар |
20 | 40 | 0,37 | -20..110 | внутренняя резьба/наружная резьба по UNI ISO 228/1 | 26 | ||
|
₽
1 901.55
Заказная позиция
|
||||||||
|
Латунный шаровой кран BVR-FR RIDAN с накидной гайкой и ниппелем ("американка") с рукояткой типа "бабочка" Ду 25 мм, PN 40 бар |
25 | 40 | 0,61 | -20..110 | внутренняя резьба/наружная резьба по UNI ISO 228/1 | 36 | ||
|
₽
2 895.90
Заказная позиция
|
||||||||
|
Латунный шаровой BVR-FR кран RIDAN с накидной гайкой и ниппелем ("американка") с рукояткой типа "ручка" Ду 32 мм, PN 40 бар |
32 | 40 | 1,09 | -20..110 | внутренняя резьба/наружная резьба по UNI ISO 228/1 | 80 | ||
|
₽
5 409.60
Заказная позиция
|
||||||||
