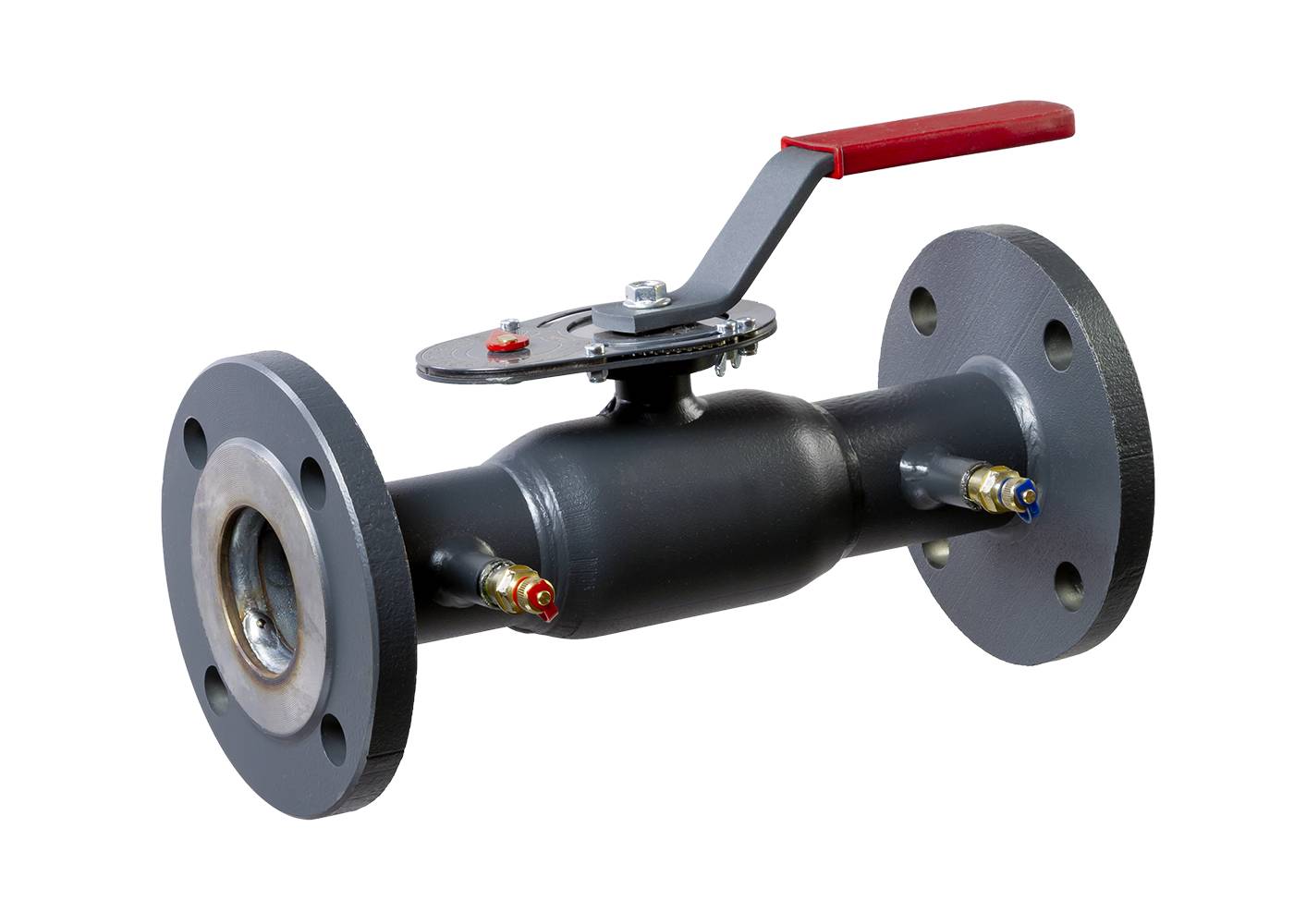

Ридан 065N9547GR — Клапан запорно-регулирующий RJIP BaBV3 Ду80 Ру25 фланцевый ГОСТ

59 046.75
Цена без НДС Регулярные поставки
Номинальный диаметр (DN), мм
80
Номинальное давление (PN), бар
25
Соединения с трубопроводом
Фланцевое (FF)
Бренд: Ридан

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
80
Номинальное давление (PN), бар
25
Соединения с трубопроводом
Фланцевое (FF)
Масса, кг, не более
13,34
Пропускная способность Kvs, м³/ч
100

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
2D Чертеж
2D Чертеж
2D Чертеж
RJIP BaBV DN80 FF - 065N9547GR _2D_dwg

.dwg
Письмо о замене
Письмо о замене
Письмо о замене

.pdf
BIM модель
BIM модель
BIM модель
RJiP BaBV3 FF_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание
Техническое описание

.pdf
Шток
Нержавеющая сталь
Номинальный диаметр (DN), мм
80
Номинальное давление (PN), бар
25
B, мм
89
A, мм
127
D, мм
83
H, мм
154
S, мм
400
PH среды
От 7 до10
Шар
Нержавеющая сталь
Уплотнение шара
ПТФЭ, армированный углеволокном
Сальниковое уплотнение
EPDM
L, мм
380
Рекомендуемый перепад давлений на клапане не более ΔР, бар
1
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие клапана техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапана – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Корпус
Сталь 20
Перемещаемая среда
Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50%
W, мм
85
Соединения с трубопроводом
Фланцевое (FF)
Комплектность
В комплект поставки входит:- клапан; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия
Запорно-регулирующий кран RJIP BaBV3 предназначен для оптимизации распределения потоков рабочей среды между системами теплопотребления в составе ИТП или ЦТП, а также для полного перекрытия трубопровода в случае необходимостиКласс герметичности – А по ГОСТ 9544. Запорно-регулирующий кран RJIP BaBV3 в основном предназначены для работы с водогликолевыми смесями с концентрацией гликоля до 50 % наружных и внутренних тепловых сетей при температуре теплоносителя от минус 20 до 150 °С, и с водой в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей". (жидкости группы 1 и 2 согласно ТР ТС 032/2013). Кран шаровой типа RJIP BaBV3 может быть установлен и эксплуатироваться при температуре окружающей среды от минус 20 °С при условии принятия мер, гарантирующих обеспечение режимов работы крана в пределах его технических характеристик. Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность прилегания к шару крана и оптимальный момент, требуемый для поворота шара. Клапаны изготовлены в соответствии с Техническими условиями ТУ 28.14.11-005-51824620-2023 "Клапаны запорно-регулирующие тип RJIP BaBV (RJiP BaBV)".
Масса, кг, не более
13,34
F, мм
195
Пропускная способность Kvs, м³/ч
100
I, мм
101
N, мм
110
M, мм
126
Температура перемещаемой среды Т, ºС
-20 … 150
Скачать все файлы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат

.pdf
2D Чертеж
2D Чертеж
RJIP BaBV DN80 FF - 065N9547GR _2D_dwg

.dwg
Письмо о замене
Письмо о замене

.pdf
BIM модель
BIM модель
RJiP BaBV3 FF_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание

.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальный диаметр (DN), мм Номинальное давление (PN), бар Соединения с трубопроводом Масса, кг, не более Пропускная способность Kvs, м³/ч

    Клапан запорно-регулирующий RJIP BaBV3 Ду50 Ру25 под приварку

    50 25 Под приварку (WW) 3,41 41
    31 980.90 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду65 Ру25 под приварку

    65 25 Под приварку (WW) 4,69 65
    33 364.80 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду80 Ру25 под приварку

    80 25 Под приварку (WW) 6,78 100
    52 841.25 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду100 Ру25 под приварку

    100 25 Под приварку (WW) 9,08 157
    62 593.65 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду125 Ру25 под приварку

    125 25 Под приварку (WW) 15,66 236
    79 490.25 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду150 Ру25 под приварку

    150 25 Под приварку (WW) 20,47 361
    190 378.65 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду50 Ру25 фланцевый ГОСТ

    50 25 Фланцевое (FF) 7,61 41
    36 790.95 Входит в складскую программу

    Клапан запорно-регулирующий RJIP BaBV3 Ду65 Ру25 фланцевый ГОСТ

    65 25 Фланцевое (FF) 9,95 65
    35 192.85 Входит в складскую программу

    Клапан запорно-регулирующий RJIP BaBV3 Ду80 Ру25 фланцевый ГОСТ

    80 25 Фланцевое (FF) 13,34 100
    59 046.75 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду100 Ру25 фланцевый ГОСТ

    100 25 Фланцевое (FF) 18,9 157
    73 912.65 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду125 Ру25 фланцевый ГОСТ

    125 25 Фланцевое (FF) 28,7 236
    95 284.35 Регулярные поставки

    Клапан запорно-регулирующий RJIP BaBV3 Ду150 Ру25 фланцевый ГОСТ

    150 25 Фланцевое (FF) 36,05 361
    232 683.15 Регулярные поставки
