Ридан 087H3860 — WF Connect адаптер RS485/wi-fi
WF Connect необходим для подключения контроллеров ECL-3R к конфигуратору.
- Масса нетто, кг
- 0,02
- EAN13 (Single-pack)
- 4630266117486- 087H3860
- Габариты, мм
- 18 х 26 х 61
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Масса нетто, кг
- 0,02
- EAN13 (Single-pack)
- 4630266117486- 087H3860
- Габариты, мм
- 18 х 26 х 61
- Уровень IP
- 30
- Диапазон рабочих температур, °С
- 0 … +40
Обзор
Обзор- Открыть в интерфейсе заводской параметрический профиль контроллера, отредактировать значения параметров под требования проекта, сохранить профиль в виде файла. Файл профиля можно загрузить в контроллер.
- Сохранить профиль подключенного контроллера в виде файла в качестве бэкапа, для дальнейшего редактирования в оффлайн режиме или для копирования на другие однотипные контроллеры.
- Изменять значения параметров на подключенном контроллере.
- Строить графики выбранных технологических параметров.
- Сравнить текущий набор параметров на подключенном контроллере с заводскими настройками.
- Сформировать пакет технической документации на подключенный контроллер или редактируемый профиль.
- Поддержка актуальных версий основных конфигурируемых контроллеров Ридан из сегментов Тепла, Климата и Холода. Возможность подкачки новых драйверов с сервера техподдержки Ридан напрямую в интерфейсе Конфигуратора.
- Режимы работы онлайн и оффлайн.
- Три варианта подключения контроллеров – по линии RS-485 через адаптер USB/RS-485, по сети Ethernet через адаптер Ethernet/RS-485 и через Wi-Fi с применением адаптера Wi-Fi/RS-485 (WF Connect). В случае связи по Wi-Fi у авторизованного сервисного персонала появляется возможность локального защищенного доступа к настройкам контроллеров в закрытых шкафах.
- Автоматическая идентификация моделей и версий контроллеров. Контроль версионности при операциях с файлами профилей.
- Контроль изменений при записи параметров в контроллер с профиля на дисплее или из файла.
- Удобство работы с несколькими контроллерами на одной линии (функция «мультизагрузка»).
- Специальные функции (сброс на заводские, корректировка времени).
- Функция «быстрые параметры» для пусконаладочных работ.
- Три варианта подключения контроллеров к конфигуратору.
- Онлайн и офлайн режимы работы.
- Функция мастер настройки.
- Открытие текущих настроек контроллера через интерфейс для изменения параметров под требования проекта. Обновленные настройки можно загрузить в подключенный контроллер.
- Сохранить настройки подключенного контроллера как резервный файл.
- Построение графиков в режиме реального времени.
- Сравнение текущего набора параметров на подключенном контроллере с заводскими настройками.
- Формирование пакета технической документации на подключенный контроллер.
- Автоматическая идентификация моделей и версий контроллеров.
- Возможность работы с несколькими контроллерами на одной линии.
- Специальные функции (сброс на заводские, корректировка времени).
- Функция «Быстрые параметры» для пусконаладочных работ.
- Wi-Fi с применением адаптера Wi-Fi/RS-485 (WF Connect 087H3860)
- по линии RS-485 через адаптер USB/RS-485
- по сети Ethernet через адаптер Ethernet/RS-485
Общая информация

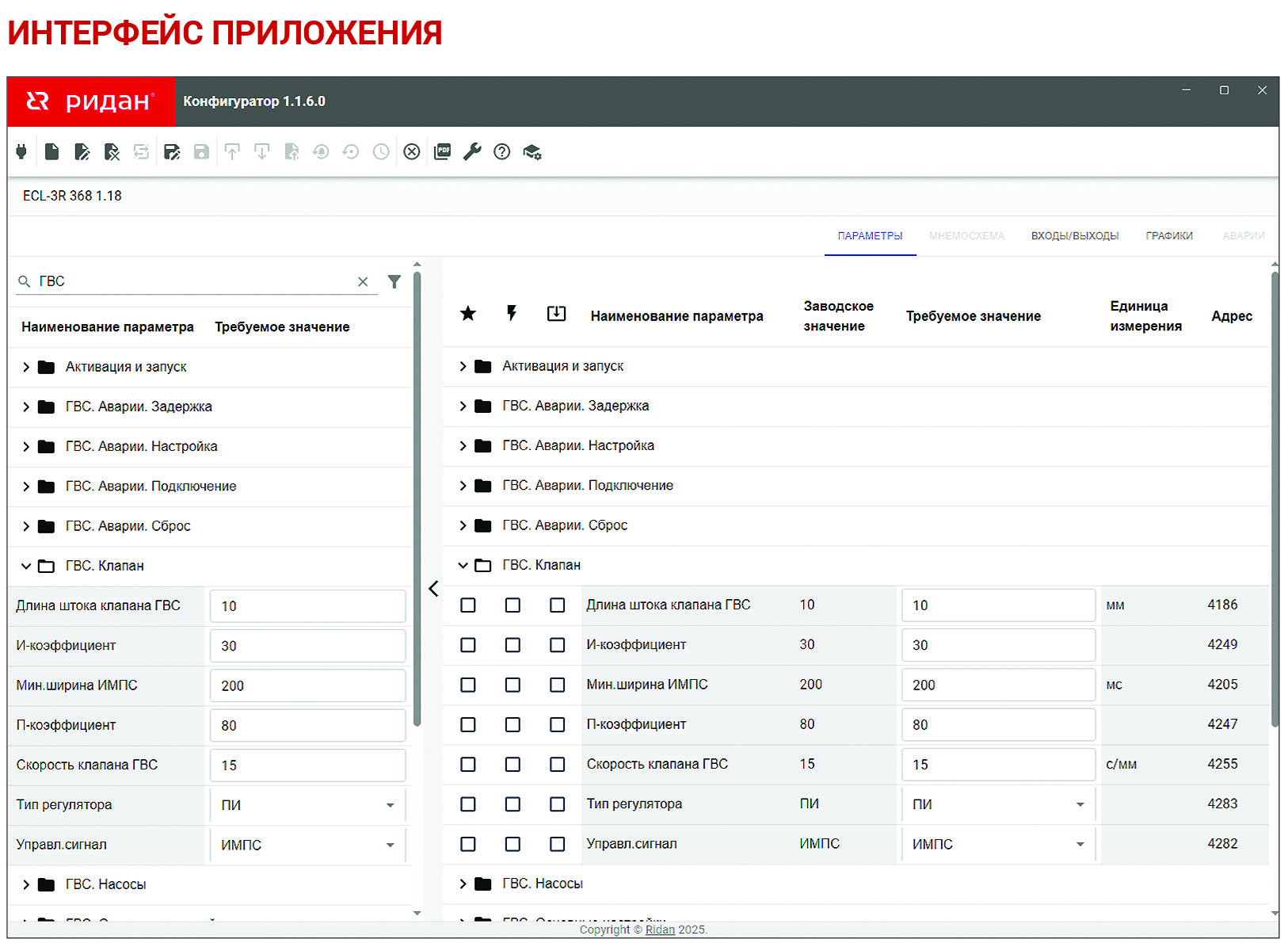

Конфигуратор контроллеров представляет собой компьютерное приложение, предназначенное для решения ряда задач, связанных с настройкой, запуском в эксплуатацию и технической поддержкой конфигурируемых контроллеров Ридан. В частности, Конфигуратор позволяет:
В документацию входит таблица параметров и индивидуальная схема подключения. Контроллер в Конфигураторе можно настроить не только из общего профиля параметров, но и через встроенный Мастер настройки, который представляет собой инструмент для пошаговой настройки приложений. Последовательность и наполнение шагов по настройке продуманы в Мастере настроек индивидуально под каждую модель контроллеров Ридан, также учтены взаимозависимости между конфигурационными параметрами и функциями. Пользователю при настройке контроллера, по-прежнему, нужно иметь представление о его функциях, но применение Мастера настройки значительно облегчает и повышает качество настройки – за счет того, что все значимые параметры учтены в предлагаемом пошаговом алгоритме.
Среди других особенностей Конфигуратора можно отметить следующие:
Возможности
Мастер настройки
Мастер настройки — это удобный инструмент для пошаговой настройки контроллеров. Для каждой модели разработана своя последовательность шагов. Учитываются все взаимозависимости параметров и функций. Мастер настройки упрощает процесс и улучшает качество настройки. Все важные параметры включены в алгоритм, что делает настройку более точной и удобной.
Подключение

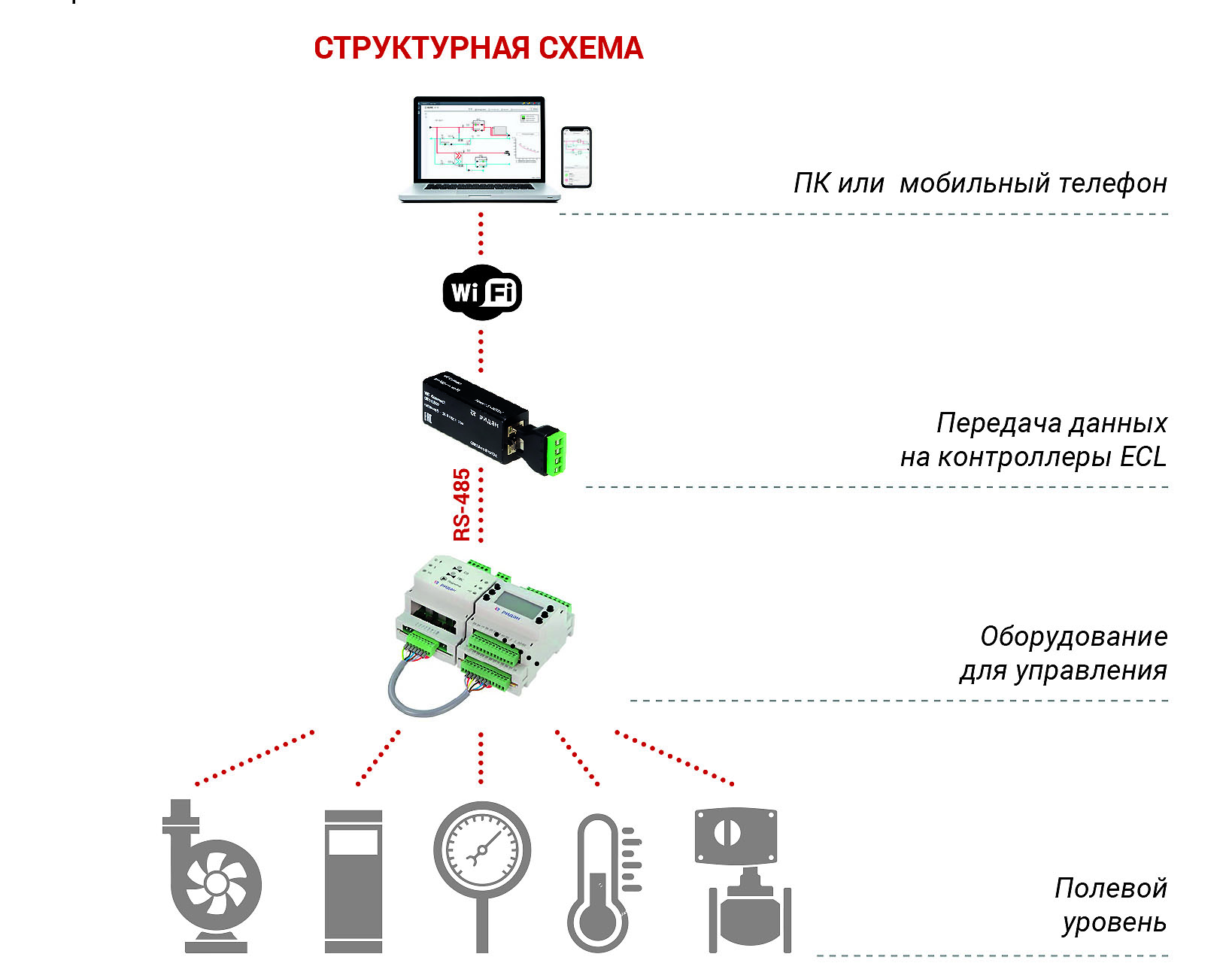

Предусмотрено три варианта подключения контроллеров к конфигуратору:
При подключении по Wi-Fi авторизованный сервисный персонал получает возможность локального защищенного доступа к настройкам контроллеров, расположенных в закрытых шкафах.
Документы
Все документыВопросы по товару
Проводим пуско-наладку системы ГВС и отопления, без контура подпитки, контроллер выдает ошибку А35 (Реле PS_ПОДП не подключено), но в настройках подключения нет пункта меню чтобы отключить этот датчик В чем может быть проблема?
Посмотреть ответПодскажите, пожалуйста, какой блок питания выбрать для ECL-3R, есть рекомендации или письмо? Блоки питания 082X9190R Блок питания 220/24 Блок питания для ECL 24 В пост. ток, 36 Вт 082X9191R Блок питания 220/24 Блок питания для ECL 24 В пост. ток, 60 Вт
Посмотреть ответПроектом предусмотрено 2 контроллера. 1-контуры ГВС и отопления; 2-1-й и 2-й подогрев вентиляции. Предполагаю, что на каждый контроллер нужен свой датчик темп. наруж. воздуха. Так как проектом предусмотрен 1 датчик, вопрос: нужно 2 датчика или есть возможность передачи его показаний на 2 контроллер
Посмотреть ответВозможно ли в контроллере ECL-3R 368 менять конфигурацию входов и выходов? например выход подключения насоса подпитки использовать для подключения насоса отопления калориферов. И соответственно вход PSподп использовать для контроля сухого хода насоса калорифера.
Посмотреть ответВозможно ли использование контроллера ECL-3R Pumps 087H3702R для управления двумя отдельными насосами (на разные системы) в режиме "каскад" без преобразователей частоты а напрямую от сети?
Посмотреть ответКонтроллер ECL-3R 368. Как ведут себя контур Отопления и ГВС при неисправности датчика температуры подачи?
Посмотреть ответУ меня вопрос: возможна ли защита насосов систем отопления и ГВС от «сухого хода» при установке датчиков давления перед и после насосов? В случае снижения давления в системе до какого-то мин. показания--насос отключится?
Посмотреть ответДобрый день! Три вопроса по дискретным входам.
Посмотреть ответНа форуме нашел Списки параметров для различных схем отопления. А для вентиляции есть?
Посмотреть ответак я понимаю ECL Connect преобразует интерфейс контроллера ELC3R ModBus RTU RS485 в Modbus TCP и дальше передает информацию либо по сети либо по GSM каналу. Можно ли заменить ECL Connect на сетевой шлюз МКОН производителя ОВЕН?
Посмотреть ответВ чем необходимость применения реле перепада давления и можно ли обойтись без его подключения к контроллеру ECL 4 Control 368 для управления группой насосов.
Посмотреть ответПодскажите, пожалуйста, какое количество контроллеров нужно заложить для такой системы: здание разделено на 2 зоны и таким образом получается: 2 системы отопления, 2 системы ГВС и 1 вентиляция. Тепловая схема во вложении
Посмотреть ответДобрый день. Прошу сообщить какой класc защиты на блоке питания 082X9190R (Конкретно IP), а так же предоставить документ где это прописанно
Посмотреть ответПрошу подобрать аналоги следующего оборудования: 1. Терморегулятор электронный Danfoss ECL Comfort 110 087B1262 2. Привод электрический Danfoss AMV 10 082G3001 220В
Посмотреть ответДобрый день. подбери под аналог 087H356268 Модули управления циркуляционными насосами PCM CP PLUS
Посмотреть ответ- Масса нетто, кг
- 0,02
- EAN13 (Single-pack)
- 4630266117486- 087H3860
- Габариты, мм
- 18 х 26 х 61
- Уровень IP
- 30
- Диапазон рабочих температур, °С
- 0 … +40
- Напряжение питания, В пост. Тока
- 5 — 36
- Максимальная потребляемая мощность, Вт
- 5
- Количество портов RS485
- 1
- Стандарт Wi-Fi
- 802.11 b/g/n
- Открыть в интерфейсе заводской параметрический профиль контроллера, отредактировать значения параметров под требования проекта, сохранить профиль в виде файла. Файл профиля можно загрузить в контроллер.
- Сохранить профиль подключенного контроллера в виде файла в качестве бэкапа, для дальнейшего редактирования в оффлайн режиме или для копирования на другие однотипные контроллеры.
- Изменять значения параметров на подключенном контроллере.
- Строить графики выбранных технологических параметров.
- Сравнить текущий набор параметров на подключенном контроллере с заводскими настройками.
- Сформировать пакет технической документации на подключенный контроллер или редактируемый профиль.
- Поддержка актуальных версий основных конфигурируемых контроллеров Ридан из сегментов Тепла, Климата и Холода. Возможность подкачки новых драйверов с сервера техподдержки Ридан напрямую в интерфейсе Конфигуратора.
- Режимы работы онлайн и оффлайн.
- Три варианта подключения контроллеров – по линии RS-485 через адаптер USB/RS-485, по сети Ethernet через адаптер Ethernet/RS-485 и через Wi-Fi с применением адаптера Wi-Fi/RS-485 (WF Connect). В случае связи по Wi-Fi у авторизованного сервисного персонала появляется возможность локального защищенного доступа к настройкам контроллеров в закрытых шкафах.
- Автоматическая идентификация моделей и версий контроллеров. Контроль версионности при операциях с файлами профилей.
- Контроль изменений при записи параметров в контроллер с профиля на дисплее или из файла.
- Удобство работы с несколькими контроллерами на одной линии (функция «мультизагрузка»).
- Специальные функции (сброс на заводские, корректировка времени).
- Функция «быстрые параметры» для пусконаладочных работ.
- Три варианта подключения контроллеров к конфигуратору.
- Онлайн и офлайн режимы работы.
- Функция мастер настройки.
- Открытие текущих настроек контроллера через интерфейс для изменения параметров под требования проекта. Обновленные настройки можно загрузить в подключенный контроллер.
- Сохранить настройки подключенного контроллера как резервный файл.
- Построение графиков в режиме реального времени.
- Сравнение текущего набора параметров на подключенном контроллере с заводскими настройками.
- Формирование пакета технической документации на подключенный контроллер.
- Автоматическая идентификация моделей и версий контроллеров.
- Возможность работы с несколькими контроллерами на одной линии.
- Специальные функции (сброс на заводские, корректировка времени).
- Функция «Быстрые параметры» для пусконаладочных работ.
- Wi-Fi с применением адаптера Wi-Fi/RS-485 (WF Connect 087H3860)
- по линии RS-485 через адаптер USB/RS-485
- по сети Ethernet через адаптер Ethernet/RS-485
Общая информация
Конфигуратор контроллеров представляет собой компьютерное приложение, предназначенное для решения ряда задач, связанных с настройкой, запуском в эксплуатацию и технической поддержкой конфигурируемых контроллеров Ридан. В частности, Конфигуратор позволяет:
В документацию входит таблица параметров и индивидуальная схема подключения. Контроллер в Конфигураторе можно настроить не только из общего профиля параметров, но и через встроенный Мастер настройки, который представляет собой инструмент для пошаговой настройки приложений. Последовательность и наполнение шагов по настройке продуманы в Мастере настроек индивидуально под каждую модель контроллеров Ридан, также учтены взаимозависимости между конфигурационными параметрами и функциями. Пользователю при настройке контроллера, по-прежнему, нужно иметь представление о его функциях, но применение Мастера настройки значительно облегчает и повышает качество настройки – за счет того, что все значимые параметры учтены в предлагаемом пошаговом алгоритме.
Среди других особенностей Конфигуратора можно отметить следующие:
Возможности
Мастер настройки
Мастер настройки — это удобный инструмент для пошаговой настройки контроллеров. Для каждой модели разработана своя последовательность шагов. Учитываются все взаимозависимости параметров и функций. Мастер настройки упрощает процесс и улучшает качество настройки. Все важные параметры включены в алгоритм, что делает настройку более точной и удобной.
Подключение
Предусмотрено три варианта подключения контроллеров к конфигуратору:
При подключении по Wi-Fi авторизованный сервисный персонал получает возможность локального защищенного доступа к настройкам контроллеров, расположенных в закрытых шкафах.
