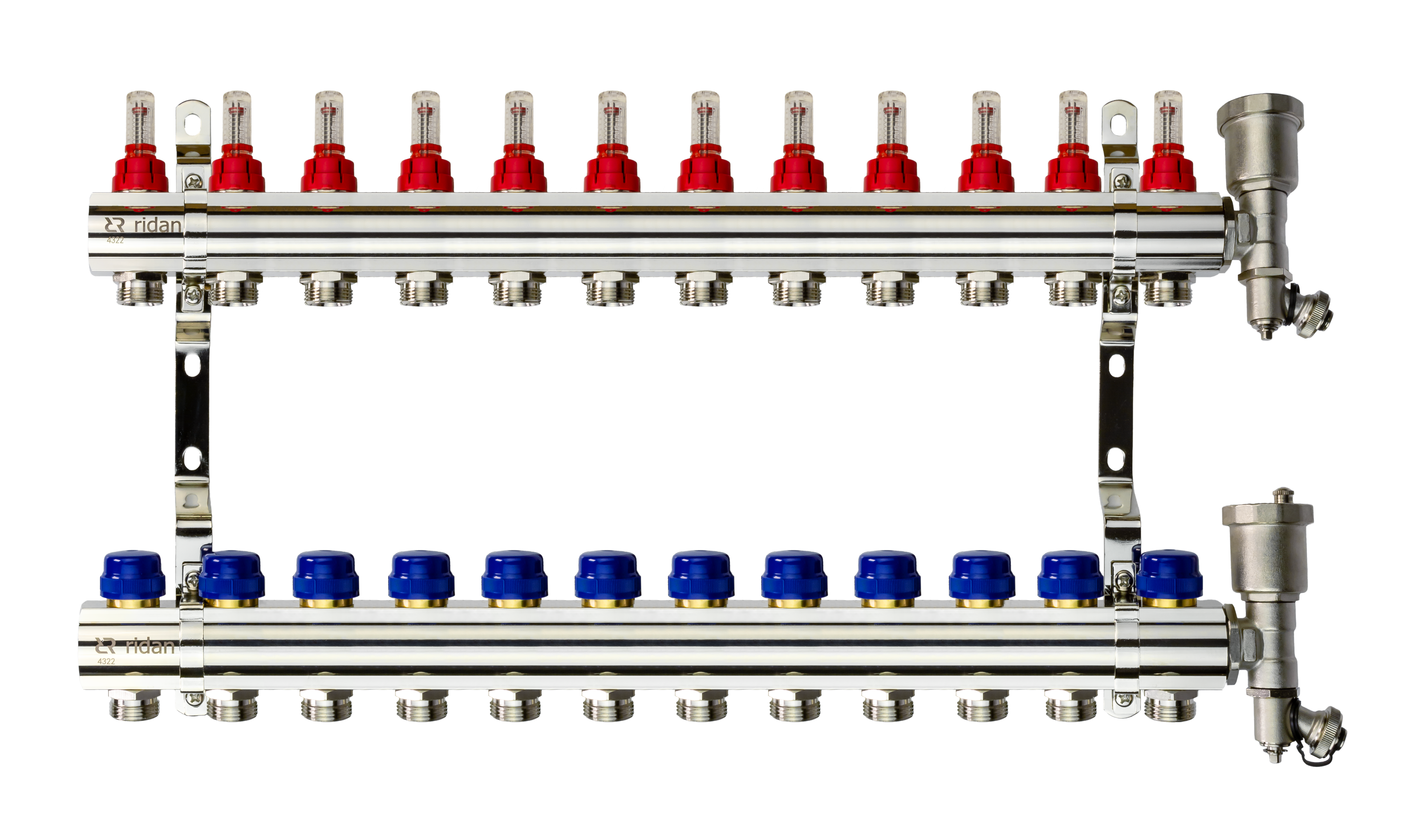

Ридан 088U0732R — Комплект коллекторов FHF-12RF set с расходомерами, кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 12 контуров

Назначение изделия

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-RF используются для контроля и распределения теплоносителя в системе отопления. Каждая труба системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль потока теплоносителя индивидуально в каждом циркуляционном кольце.

Распределительный коллектор состоит из подающей гребенки, оснащенной высокоточными расходомерами и обратной гребенки с термостатическими клапанами с резьбой М30х1.5.

Сертификация

Соответствие концевой секции с воздухоотводчиком типа FHF-EAR и сливным краном подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.17906/25 срок действия с 16.01.2025 по 15.01.2030.

Описание и работа

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-RF состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Подающая гребенка может отдельно регулировать расход теплоносителя в каждом контуре системы отопления. Обратная гребенка оборудуется интегрированными терморегулирующими клапанами.

Терморегулирующие клапаны могут быть автоматизированы с помощью приводов термоэлектрических типа TWA-KR, а коллекторы могут комплектоваться шаровыми кранами для отключения от системы отопления.

Область применения

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-RF используются для контроля и распределения теплоносителя в системе отопления.

Совместимость

На регулирующие клапаны, которыми оснащен обратный коллектор, могут быть установлены термоэлектрические приводы TWA-KR, порядок монтажа приводов описан в инструкции к приводам.

Ключевые преимущества

• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность организации лучевой разводки отопления — исключение лишних соединений и возможность автоматизации
• Высокоточные резьбы
• Никелированное покрытие
• Торцевые секции с автоматическим воздухоотводчиком и сливным краном
• Контроль качества — спектральный анализ каждой детали
• Высокоточные обслуживаемые расходомеры

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Эффективность и экономия

Применение коллекторов распределительных для систем водяного отопления и теплого водяного пола типа FHF-RF позволяет осуществлять контроль и распределение теплоносителя в системе отопления. Предназначены для подключения трубопроводов системы водяных теплых полов или радиаторного отопления.

Использование по назначению

Изделие осматривают на наличие дефектов, повреждений на корпусе коллектора и резьбовых патрубках, воздухоотводчике и сливном кране, снимают защитные колпачки с запорных вентилей на подающем коллекторе и регулирующих вентилях на обратном коллекторе.

Монтаж проводят в соответствии с указаниями, описанными в разделе "Указания по монтажу и наладке" и прилагаемой инструкцией. Патрубки для подключения труб должны быть направлены вниз. После монтажа коллектора, к патрубкам следует подключить трубы и заполнить систему отопления водой. При заполнении системы необходимо выпустить воздух из коллекторов через воздухоотводчики на торцевой секции, при этом давление в системе снизится, соответственно будет необходимо дозаполнить систему водой. Заполнение системы может производится как в месте установки котла, так и через дренажные краны, установленные на торцевых секциях коллектора.

После заполнения системы и выпуска воздуха следует провести гидравлические испытания. Испытательное давление для коллекторов FHF-RF не должно превышать 16 бар. В случае обнаружения повреждений на корпусе коллектора, резьбовых патрубках, воздухоотводчике, сливном кране или регулирующих вентилях следует обратиться в сервисную службу компании Ридан.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие коллекторов распределительных для систем водяного отопления и теплого водяного пола типа FHF-RF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
