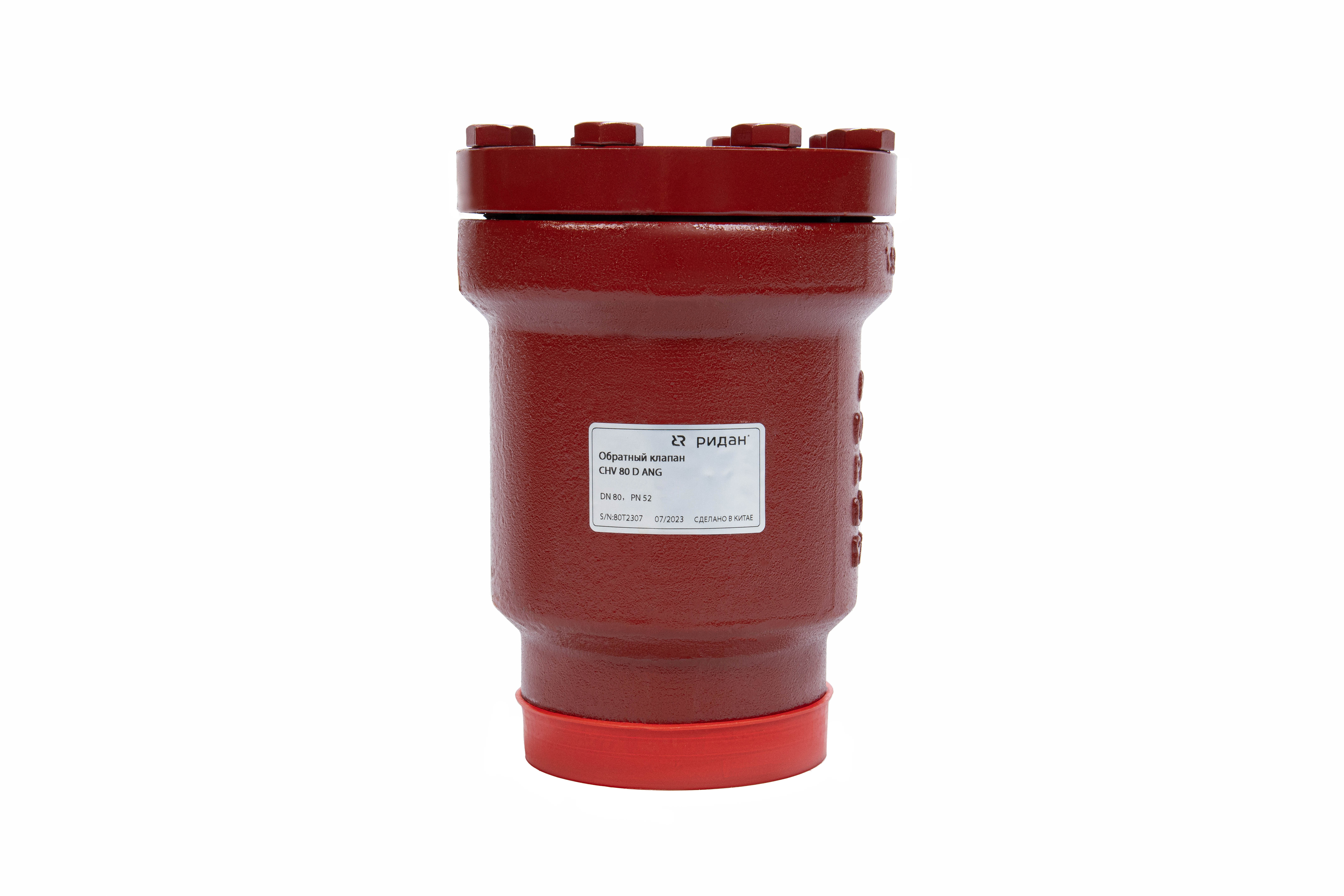

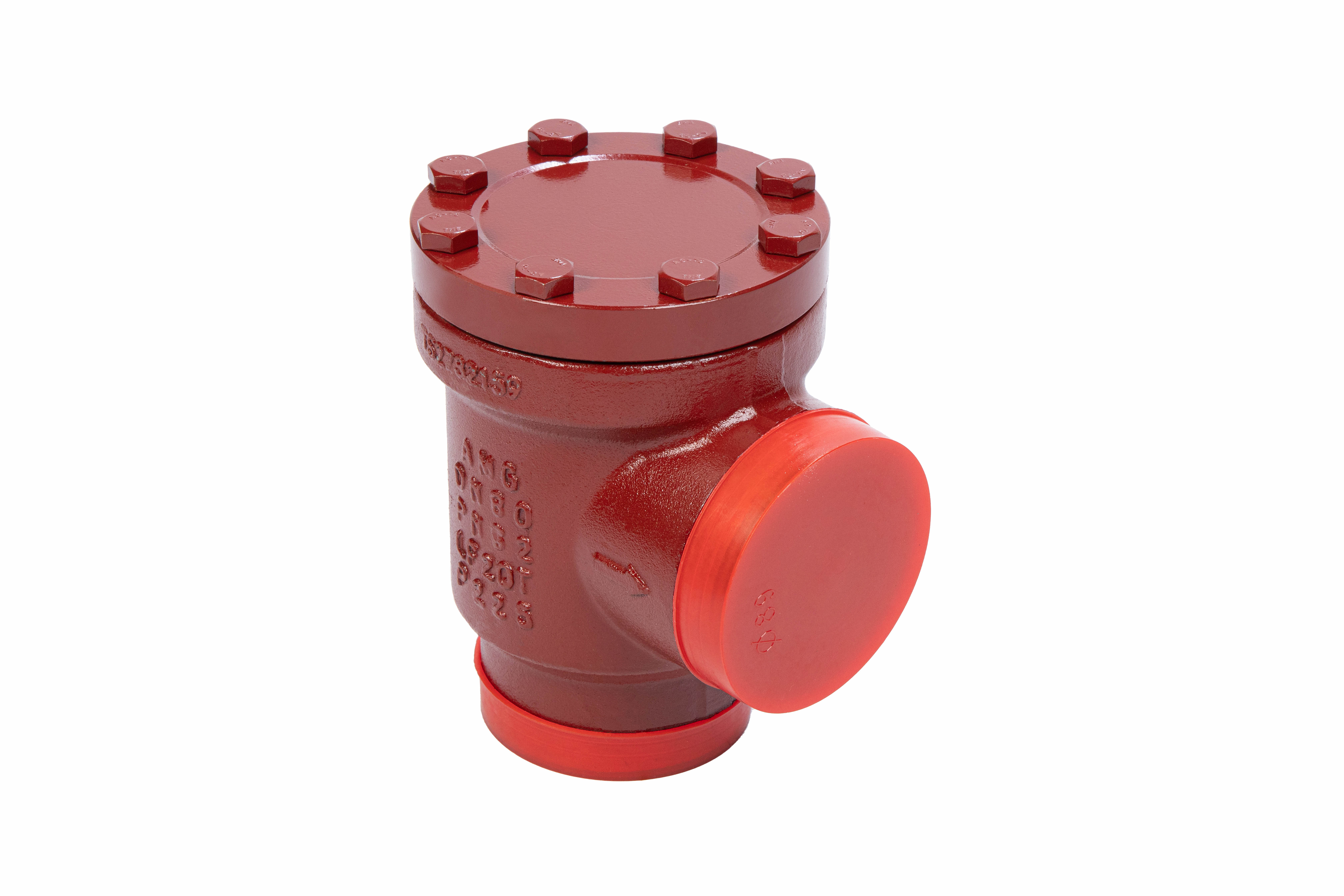

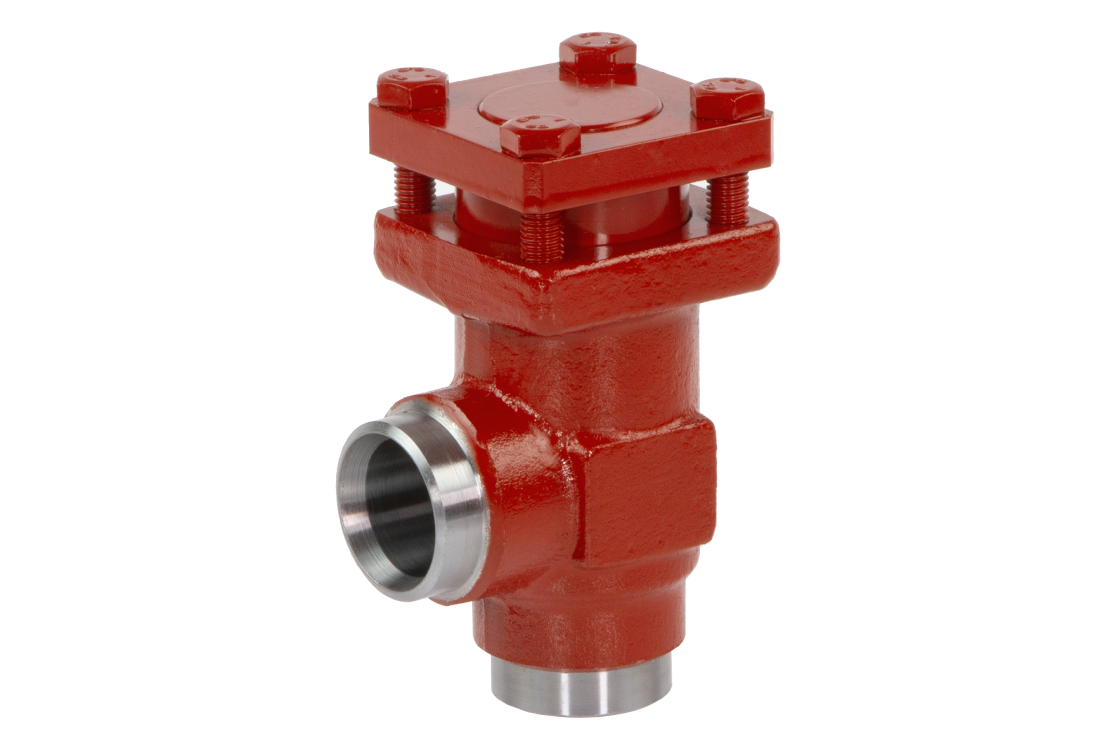

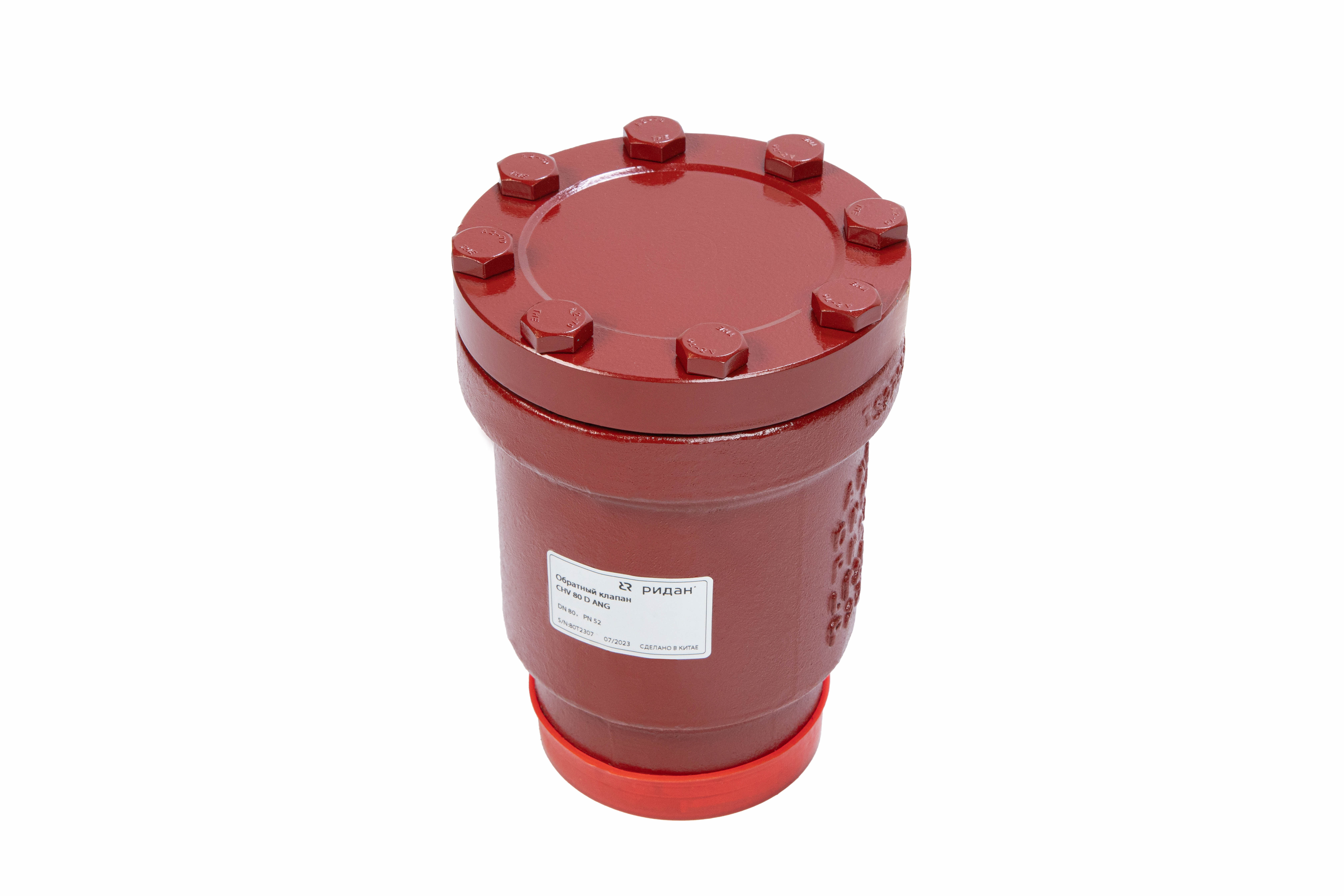

Ридан 146C6150R — Угловой обратный клапан CHV 150 G ANG PN 40
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Исполнение
- Угловой
- Максимальное рабочее давление (PN), бар изб.
- 40
- Температура рабочей среды, °С
- -60 … +120
- Тип присоединения
- 150 D (6") - под сварку встык, EN 10220
- Номинальный диаметр (DN), мм
- 150
Обзор
Обзор- Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
- Типоразмер: DN 15 - DN 150
- Модульная концепция - единые корпуса и высокая взаимозаменяемость запасных частей
- Болты из нержавеющей стали
- Оптимизированная геометрия проточной части клапанов
- Демпфирующая камера обеспечивает оптимальную защиту от пульсаций при низких нагрузках
Основные параметры:
Документы
Все документы- Исполнение
- Угловой
- Номинальный диаметр (DN), мм
- 150
- Максимальное рабочее давление (PN), бар изб.
- 40
- Тип присоединения
- 150 D (6") - под сварку встык, EN 10220
- H, мм
- 295
- Масса, кг
- ~20
- Температура рабочей среды, °С
- -60 … +120
- B, мм
- 145
- Рабочая среда
- ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
- E, мм
- 219
- Наружный / Внутренний диаметры присоединительного штуцера, мм
- 168,3 / 154,1
- Герметичность затвора по ГОСТ 9544
- Класс "B" по ГОСТ 9544-2015
- Пропускная способность Kv, м3/ч
- ~ 430
- Рабочая среда: R 717 (аммиак), R744 (диоксид углерода), ГХФУ и ГФУ хладагенты
- Типоразмер: DN 15 - DN 150
- Модульная концепция - единые корпуса и высокая взаимозаменяемость запасных частей
- Болты из нержавеющей стали
- Оптимизированная геометрия проточной части клапанов
- Демпфирующая камера обеспечивает оптимальную защиту от пульсаций при низких нагрузках
Основные параметры:
Товары серии
Название и артикул | Исполнение | Максимальное рабочее давление (PN), бар изб. | Температура рабочей среды, °С | Тип присоединения | Номинальный диаметр (DN), мм | |||
|---|---|---|---|---|---|---|---|---|
Ридан 148B5015R — Прямой обратный клапан CHV, тип присоединения — 15 D (1/2"), DN 15, PN 52 | Прямой | 52 | -60 … +120 | 15 D (1/2") - под сварку встык, EN 10220 | 15 | |||
₽ 6 165.98 Заказная позиция | ||||||||
Ридан 148B6015R — Угловой обратный клапан CHV, тип присоединения — 15 D (1/2"), DN 15, PN 52 | Угловой | 52 | -60 … +120 | 15 D (1/2") - под сварку встык, EN 10220 | 15 | |||
₽ 6 165.98 Заказная позиция | ||||||||
Ридан 148B5020R — Прямой обратный клапан CHV, тип присоединения — 20 D (3/4"), DN 20, PN 52 | Прямой | 52 | -60 … +120 | 20 D (3/4") - под сварку встык, EN 10220 | 20 | |||
₽ 6 577.05 Заказная позиция | ||||||||
Ридан 148B6020R — Угловой обратный клапан CHV, тип присоединения — 20 D (3/4"), DN 20, PN 52 | Угловой | 52 | -60 … +120 | 20 D (3/4") - под сварку встык, EN 10220 | 20 | |||
₽ 6 577.05 Заказная позиция | ||||||||
Ридан 148B5025R — Прямой обратный клапан CHV, тип присоединения — 25 D (1"), DN 25, PN 52 | Прямой | 52 | -60 … +120 | 25 D (1") - под сварку встык, EN 10220 | 25 | |||
₽ 8 441.90 Заказная позиция | ||||||||
Ридан 148B6025R — Угловой обратный клапан CHV, тип присоединения — 25 D (1"), DN 25, PN 52 | Угловой | 52 | -60 … +120 | 25 D (1") - под сварку встык, EN 10220 | 25 | |||
₽ 8 221.31 Заказная позиция | ||||||||
Ридан 148B5032R — Прямой обратный клапан CHV, тип присоединения — 32 D (1 1/4"), DN 32, PN 52 | Прямой | 52 | -60 … +120 | 32 D (1 1/4") - под сварку встык, EN 10220 | 32 | |||
₽ 10 341.33 Заказная позиция | ||||||||
Ридан 148B6032R — Угловой обратный клапан CHV, тип присоединения — 32 D (1 1/4"), DN 32, PN 52 | Угловой | 52 | -60 … +120 | 32 D (1 1/4") - под сварку встык, EN 10220 | 32 | |||
₽ 10 071.11 Заказная позиция | ||||||||
Ридан 148B5040R — Прямой обратный клапан CHV тип присоединения — 40 D (1 1/2"), DN 40, PN 52 | Прямой | 52 | -60 … +120 | 40 D (1 1/2") - под сварку встык, EN 10220 | 40 | |||
₽ 12 948.57 Заказная позиция | ||||||||
Ридан 148B6040R — Угловой обратный клапан CHV, тип присоединения — 40 D (1 1/2"), DN 40, PN 52 | Угловой | 52 | -60 … +120 | 40 D (1 1/2") - под сварку встык, EN 10220 | 40 | |||
₽ 12 948.57 Регулярные поставки | ||||||||
Ридан 148B5050R — Прямой обратный клапан CHV, тип присоединения — 50 D (2"), DN 50, PN 52 | Прямой | 52 | -60 … +120 | 50 D (2") - под сварку встык, EN 10220 | 50 | |||
₽ 15 828.57 Заказная позиция | ||||||||
Ридан 148B6050R — Угловой обратный клапан CHV, тип присоединения — 50 D (2"), DN 50, PN 52 | Угловой | 52 | -60 … +120 | 50 D (2") - под сварку встык, EN 10220 | 50 | |||
₽ 15 828.57 Входит в складскую программу | ||||||||
Ридан 148B5065R — Прямой обратный клапан CHV, тип присоединения — 65 D (2 1/2"), DN 65, PN 52 | Прямой | 52 | -60 … +120 | 65 D (2 1/2") - под сварку встык, EN 65265 | 65 | |||
₽ 21 580.94 Заказная позиция | ||||||||
Ридан 148B6065R — Угловой обратный клапан CHV, тип присоединения — 65 D (2 1/2"), DN 65, PN 52 | Угловой | 52 | -60 … +120 | 65 D (2 1/2") - под сварку встык, EN 65265 | 65 | |||
₽ 22 160.00 Заказная позиция | ||||||||
Ридан 148B5080R — Прямой обратный клапан CHV, тип присоединения — 80 D (3"), DN 80, PN 52 | Прямой | 52 | -60 … +120 | 80 D (3") - под сварку встык, EN 10220 | 80 | |||
₽ 26 380.95 Заказная позиция | ||||||||
Ридан 148B6080R — Угловой обратный клапан CHV, тип присоединения — 80 D (3"), DN 80, PN 52 | Угловой | 52 | -60 … +120 | 80 D (3") - под сварку встык, EN 10220 | 80 | |||
₽ 26 380.95 Заказная позиция | ||||||||
Ридан 148C5100R — Прямой обратный клапан CHV, тип присоединения — 100 D (4"), DN 100, PN 40 | Прямой | 40 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 41 154.28 Заказная позиция | ||||||||
Ридан 148C6100R — Угловой обратный клапан CHV, тип присоединения — 100 D (4"), DN 100, PN 40 | Угловой | 40 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 41 154.28 Заказная позиция | ||||||||
Ридан 148B6100R — Угловой обратный клапан CHV, тип присоединения — 100 D (4"), DN 100, PN 52 | Угловой | 52 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 22 690.82 Заказная позиция | ||||||||
Ридан 148C5125R — Прямой обратный клапан CHV, тип присоединения — 125 D (5"), DN 125, PN 40 | Прямой | 40 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 71 756.18 Заказная позиция | ||||||||
Ридан 148C6125R — Угловой обратный клапан CHV, тип присоединения — 125 D (5"), DN 125, PN 40 | Угловой | 40 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 71 756.18 Заказная позиция | ||||||||
Ридан 148B5125R — Прямой обратный клапан CHV, тип присоединения — 125 D (5"), DN 125, PN 52 | Прямой | 52 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 89 406.77 Заказная позиция | ||||||||
Ридан 148B6125R — Угловой обратный клапан CHV, тип присоединения — 125 D (5"), DN 125, PN 52 | Угловой | 52 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 89 406.77 Заказная позиция | ||||||||
Ридан 148C5150R — Прямой обратный клапан CHV, тип присоединения — 150 D (6"), DN 150, PN 40 | Прямой | 40 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 105 523.80 Заказная позиция | ||||||||
Ридан 148C6150R — Угловой обратный клапан CHV, тип присоединения — 150 D (6"), DN 150, PN 40 | Угловой | 40 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 105 523.80 Заказная позиция | ||||||||
Ридан 148B5150R — Прямой обратный клапан CHV, тип присоединения — 150 D (6"), DN 150, PN 52 | Прямой | 52 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 132 568.66 Заказная позиция | ||||||||
Ридан 148B6150R — Угловой обратный клапан CHV, тип присоединения — 150 D (6"), DN 150, PN 52 | Угловой | 52 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 132 568.66 Заказная позиция | ||||||||
Ридан 146B5100R — Прямой обратный клапан CHV 100 G STR PN 52 | Прямой | 52 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 48 540.95 Заказная позиция | ||||||||
Ридан 146B5125R — Прямой обратный клапан CHV 125 G STR PN 52 | Прямой | 52 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 91 805.71 Заказная позиция | ||||||||
Ридан 146B5150R — Прямой обратный клапан CHV 150 G STR PN 52 | Прямой | 52 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 136 125.70 Заказная позиция | ||||||||
Ридан 146B6100R — Угловой обратный клапан CHV 100 G ANG PN 52 | Угловой | 52 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 48 540.95 Заказная позиция | ||||||||
Ридан 146B6125R — Угловой обратный клапан CHV 125 G ANG PN 52 | Угловой | 52 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 91 805.71 Заказная позиция | ||||||||
Ридан 146B6150R — Угловой обратный клапан CHV 150 G ANG PN 52 | Угловой | 52 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 136 125.70 Заказная позиция | ||||||||
Ридан 146C5100R — Прямой обратный клапан CHV 100 G STR PN 40 | Прямой | 40 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 41 154.28 Заказная позиция | ||||||||
Ридан 146C5125R — Прямой обратный клапан CHV 125 G STR PN 40 | Прямой | 40 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 71 756.18 Заказная позиция | ||||||||
Ридан 146C5150R — Прямой обратный клапан CHV 150 G STR PN 40 | Прямой | 40 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 105 523.80 Заказная позиция | ||||||||
Ридан 146C6100R — Угловой обратный клапан CHV 100 G ANG PN 40 | Угловой | 40 | -60 … +120 | 100 D (4") - под сварку встык, EN 10220 | 100 | |||
₽ 41 154.28 Заказная позиция | ||||||||
Ридан 146C6125R — Угловой обратный клапан CHV 125 G ANG PN 40 | Угловой | 40 | -60 … +120 | 125 D (5") - под сварку встык, EN 10220 | 125 | |||
₽ 71 756.18 Заказная позиция | ||||||||
Ридан 146C6150R — Угловой обратный клапан CHV 150 G ANG PN 40 | Угловой | 40 | -60 … +120 | 150 D (6") - под сварку встык, EN 10220 | 150 | |||
₽ 105 523.80 Заказная позиция | ||||||||
