Danfoss 148B3770 — Запорный клапан SVA-DL 300 D ANG CAP
Письмо о замене
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог
![148B4568R](/i/no_image.png)

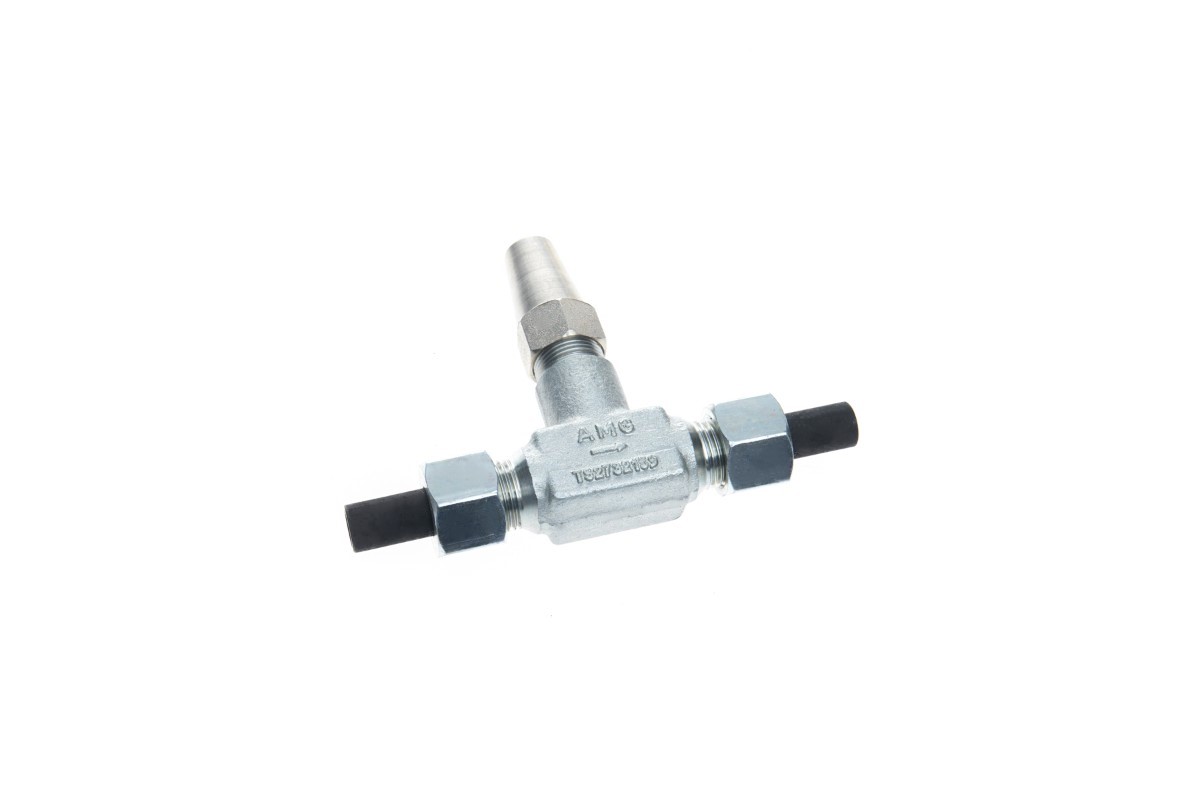

Ридан 148B4568R — Игольчатый запорный клапан SNV, FPT 1/4-FPT 1/4, PN 40, номинальный диаметр — 8 мм, температура рабочей среды, °С — -50...+150
Скачать письмо о замене- Исполнение: Угловой
- Номинальное давление (PN), бар: 40
- Температура рабочей среды, °С: -50...+150
- Боковой штуцер А (тип присоединения): FPT¼ - внутренняя резьба
- Нижний штуцер B (тип присоединения): FPT¼ - внутренняя резьба
- Номинальный диаметр (DN), мм: 8
Похожая группа товаров
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Исполнение
- Угловой
- Тип присоединения
- 300 D (12") - под сварку встык, DIN 2448
Документы
Все документы- Исполнение
- Угловой
- Комплектность
- В комплект поставки входят:· клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
- Рабочая среда
- ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
- G, мм
- 240
- ØD2, мм
- 86
- k, мм
- 102
- Тип присоединения
- 300 D (12") - под сварку встык, DIN 2448
- ØD1, мм
- 500
- ΔH, мм
- 384
- Cmax1, мм
- 850
- Cmax2, мм
- 842
- Масса не более, кг
- 190
- Температура рабочей среды, °С
- -60…150
- Номинальный диаметр DN, мм
- 300
- 40 (при температуре от –60 до +60°С); 36 (при температуре от +60 до +80°С); 32 (при температуре от +80 до +120°С); 28 (при температуре от +120 до +150°С).
- 40 (при температуре от –60 до +60°С); 36 (при температуре от +60 до +80°С); 32 (при температуре от +80 до +120°С); 28 (при температуре от +120 до +150°С).
- Пропускная способность Kvs, м³/ч
- 2082
- Назначение изделия
- 2.1 НазначениеКлапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан с удлинеными штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-33КрышкаСтальP275NL1, EN 10028-3G20Mn5 QT, EN 10213-34ШпиндельСтальX5CrNi18-10 DIN 174405КонусСтальP275NL1, EN 10028-36Стопорный болтСтальКачество 8.87ШарикиНержавеющая сталь8СальникНержавеющая стальX8CrNiS18-9100889Кольцевое уплотнениеХлоропрен (Неопрен)10U-образное уплотнениеТефлон (PTFE)11Кольцевое уплотнениеХлоропрен (Неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал17КолпачокАлюминийAlMgSi118Прокладка для колпачкаНейлон (PA 6)19Седло обратнойпосадкиТефлон (PTFE)20МаркировочноекольцоНержавеющая сталь22Направляющая шпинделяСталь11SMn3023Кольцевое уплотнениеТефлон PTFE / FKM27УплотнениеТефлон (PTFE)28Передний конус клапанаСтальS235JRG2, EN1002529БолтыСтальКачество 8.830Вставка конусаЧугун с шаровидным графитомEN-GJS-25031Рым-болтСталь33Задняя сторона конусаСтальS235JRG2, EN1002534УплотнениеТефлон (PTFE)35Износостойкое кольцоТефлон (PTFE)35Стопорное кольцоСталь
Товары серии
Название и
артикул
|
Исполнение | Тип присоединения | ||||||
---|---|---|---|---|---|---|---|---|
SVA-DL 250 D ANG CAP Запорный клапан(пр. класс 4055701375) |
Угловой | 250 D (10") - под сварку встык, DIN 2448 | ||||||
SVA-DL 250 D Клапан запорный |
Угловой | 250 D (10") - под сварку встык, DIN 2448 | ||||||
SVA-DL 250 A ANG CAP Запорный клапан |
Угловой | 250 A (10") - под сварку встык, ANSI (B 36.10) | ||||||
SVA-DL 250 A ANG H-WHEEL Запорный клапан |
Угловой | 250 A (10") - под сварку встык, ANSI (B 36.10) | ||||||
SVA-DL 300 D ANG CAP Запорный клапан(пр. класс 4055701375) |
Угловой | 300 D (12") - под сварку встык, DIN 2448 | ||||||
SVA-DL 300 D H-WHEEL Клапан запорный |
Угловой | 300 D (12") - под сварку встык, DIN 2448 | ||||||
SVA-DL 300 A ANG CAP Запорный клапан |
Угловой | 300 A (12") - под сварку встык, ANSI (B 36.10) | ||||||
