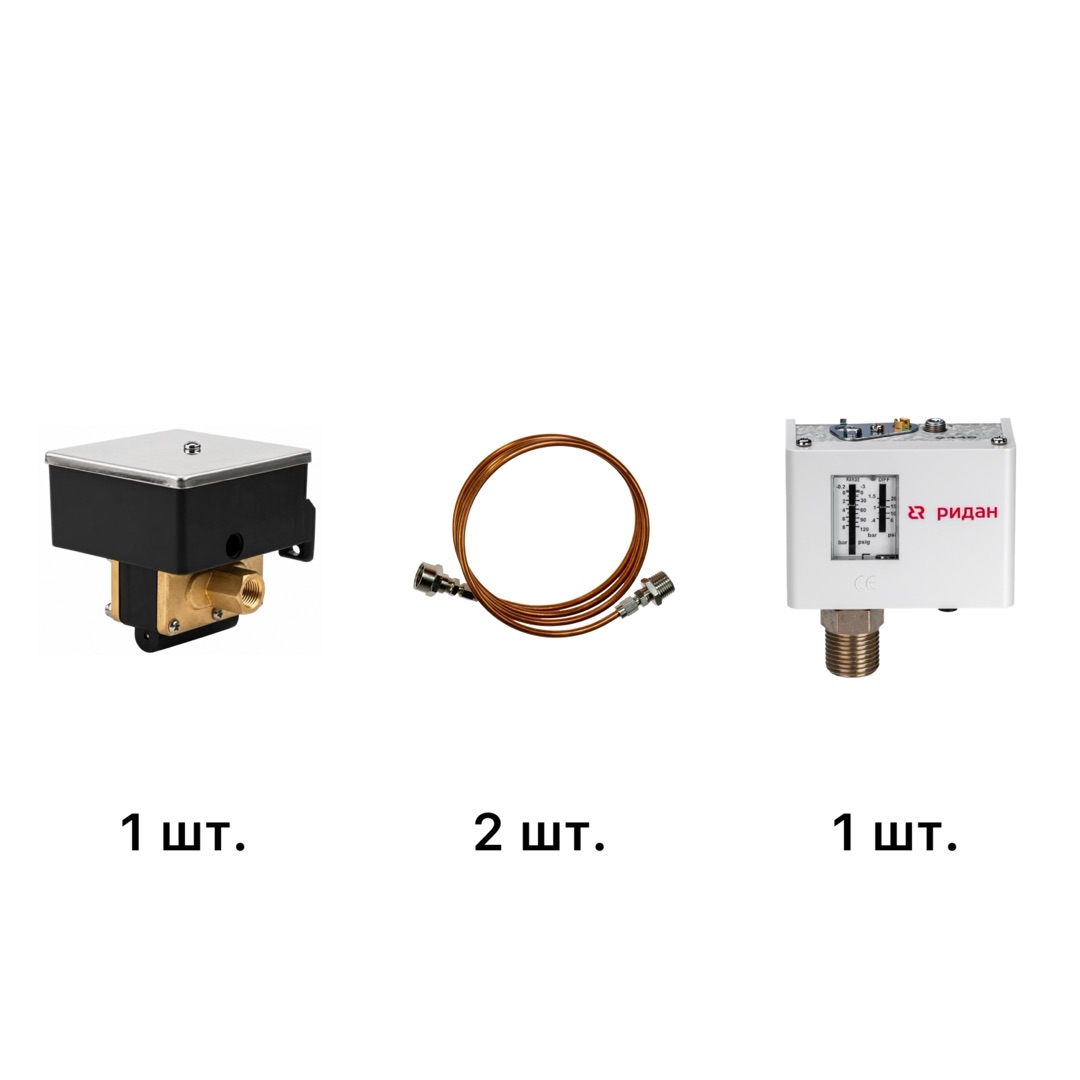

Ридан 333U1210R — Комплект КИПиА: реле давления RT162R (1 шт.), импульсные трубки (2 шт.), реле давления KPI35R (1 шт.)
Состав комплекта КИПиА для контроля работоспособности насосов и защиты от «сухого хода»:

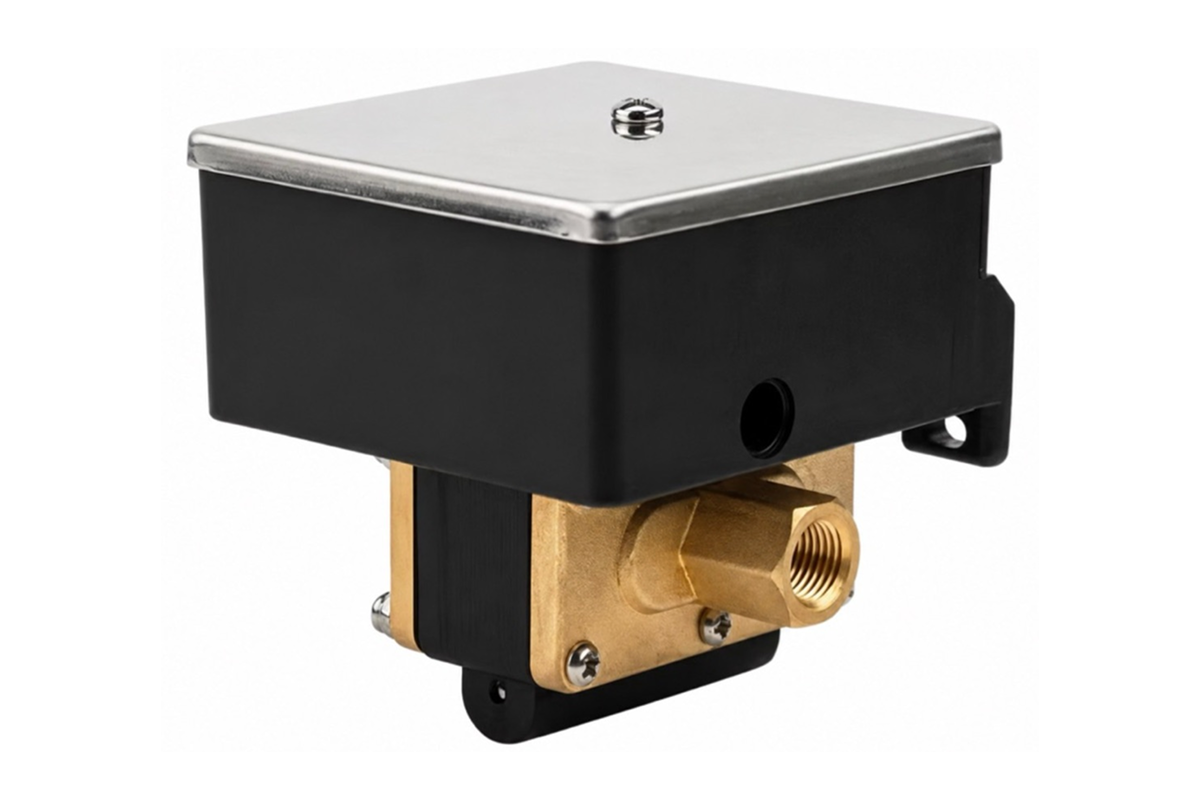

- Реле перепада давления RT162R, 0,06-1 бар, G ½ (код 017D001266R) — 1 шт.

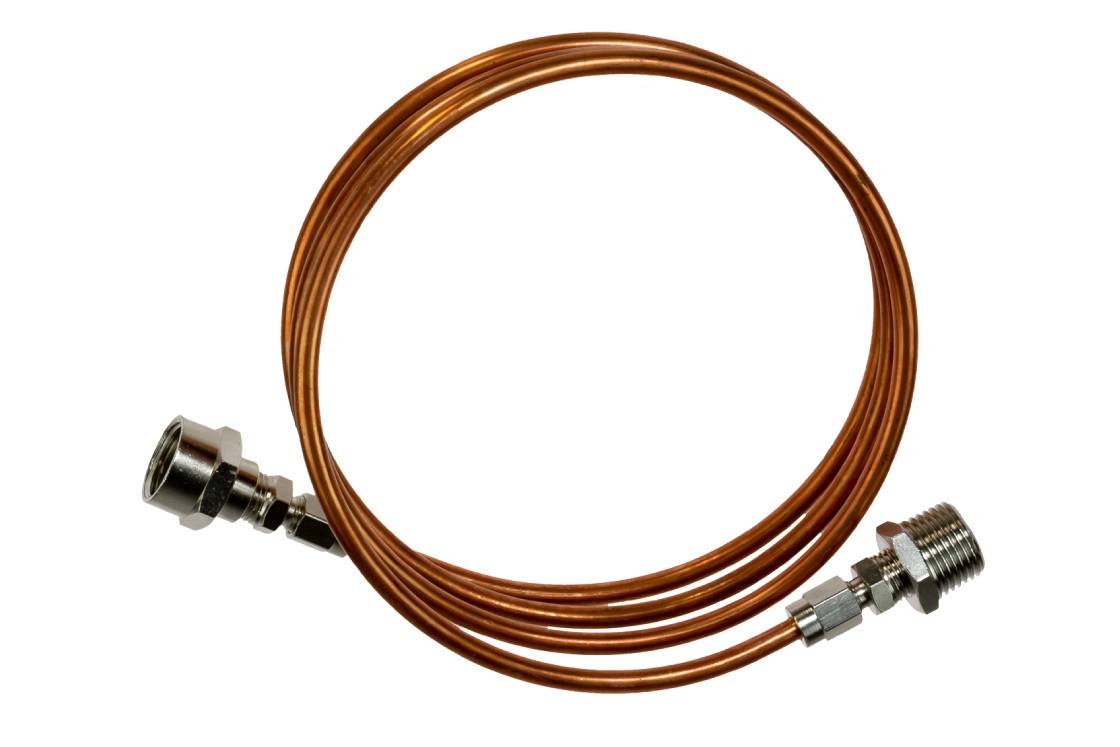

- Импульсные трубки, медь, диаметр 6 мм, длина 1,5 м (код 050-104766R) — 2 шт.

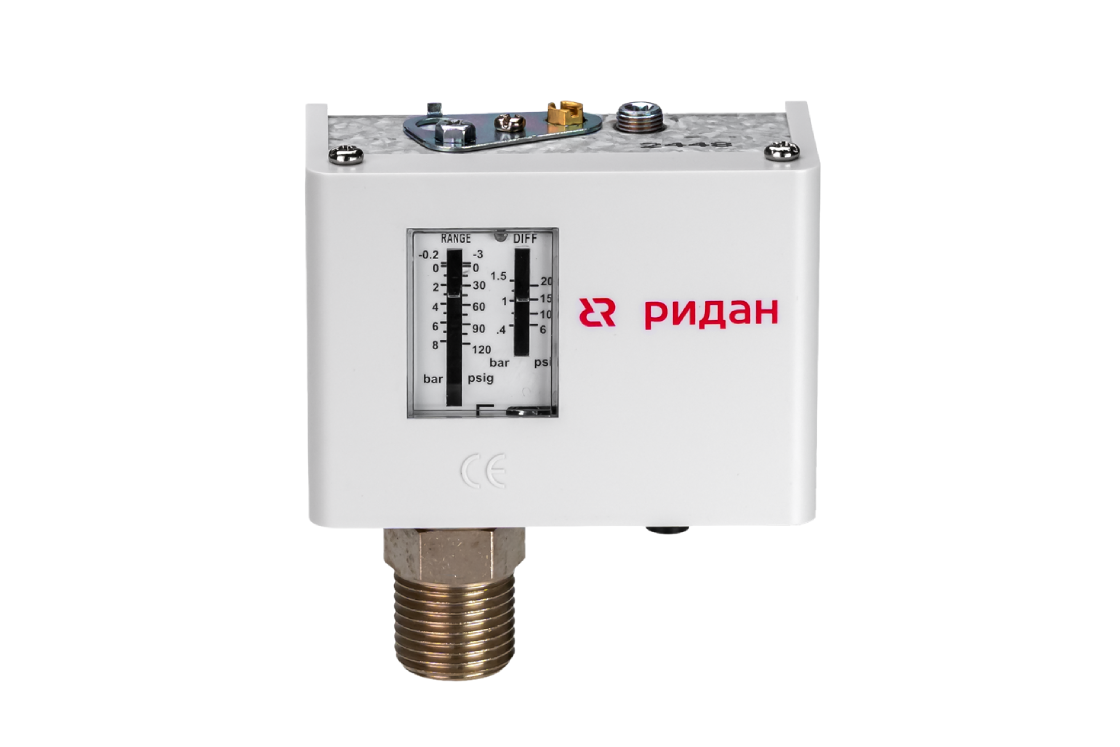

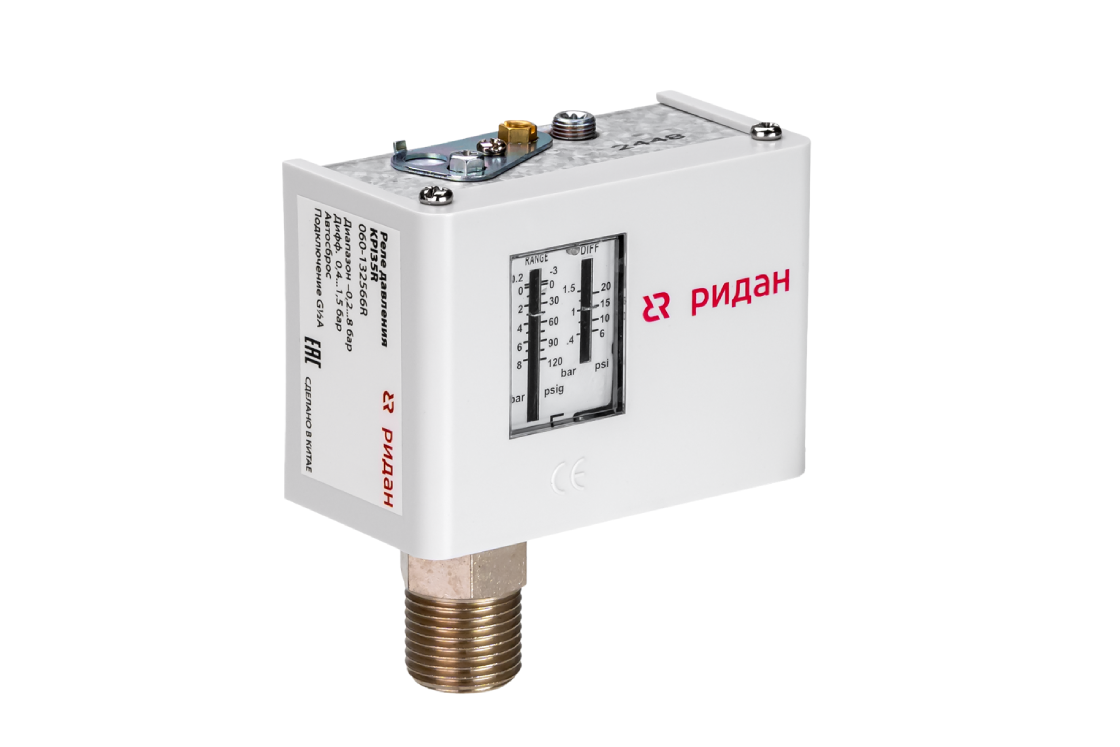

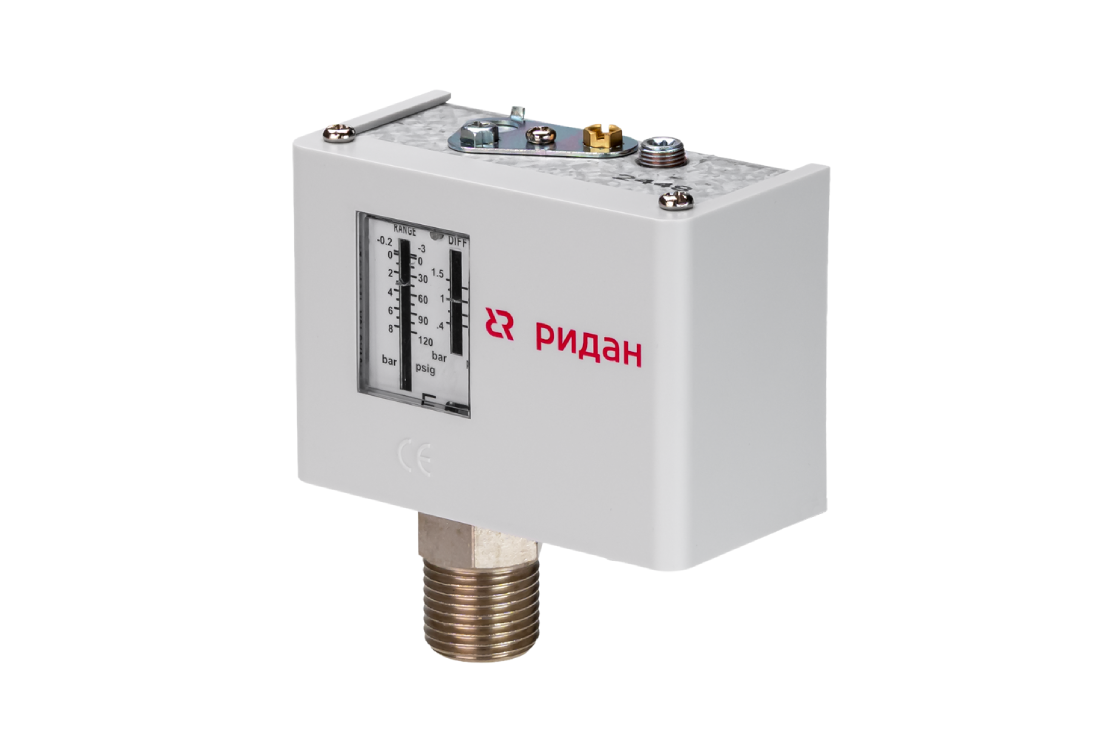

- Реле давления KPI35R, диапазон настройки -0,2..8 бар, дифференциал 0,4-1,5 бар, G ½ (код 060-132566R) — 1 шт.
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Диапазон настройки уставки реле перепада давления RT, бар
- 0,06 — 1
- Технологическое присоединение реле перепада давления RT
- G ½
- Диапазон настройки уставки реле давления KPI, бар
- -0,2 — 8
- Технологическое присоединение реле давления KPI
- G ½
- Длина импульсной трубки, м
- 1,5
- Диаметр трубки, мм
- 6
Документы
Все документы- Сухой перикидной контакт типа
- SPDT
- Сброс
- Автоматический
- Комплект поставки
- Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
- Максимальная допустимая электрическая нагрузка на контактную группу
- 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
- Класс защиты
- IP54
- Класс защиты
- IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
- Контактная группа
- SPDT
- Масса нетто, кг
- 0,3
- Диапазон настройки уставки реле перепада давления RT, бар
- 0,06 — 1
- Максимальное рабочее давление PB, бар
- 10
- Присоединение
- 2 штуцера с внешней резьбой G ½'
- Дифференциал, бар
- 0,4 – 1,5
- Дифференциал, бар
- 0,02-0,05
- Технологическое присоединение реле перепада давления RT
- G ½
- Температура окружающей среды, °С
- -40°C … +65°C (на короткий период до +80°C)
- Диапазон настройки уставки реле давления KPI, бар
- -0,2 — 8
- Технологическое присоединение реле давления KPI
- G ½
- Длина импульсной трубки, м
- 1,5
- Диаметр трубки, мм
- 6
- Диапазон настройки уставки, бар
- -0.2 – 8
- Температура рабочей среды, °С
- -20°C … +120°C
- Температура рабочей среды, °С
- -20..+90
- Технологическое присоединение
- G ½
- Электрическое присоединение
- кабельный ввод
- Рабочая среда
- вода, нейтральные жидкости
- Кабельный ввод
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Температура окружающей среды, °C
- -20..+70
- Тип чувствительного элемента датчика
- Сильфон
- Диапазон настройки уставки перепада давления, бар
- 0,6 — 1
- Диапазон настройки уставки перепада давления, бар
- 0,06 — 1
- Максимальное давление, бар
- 16
- Допустимая электрическая нагрузка на контактную систему
- 250В, 3А; 125В, 5А
Товары серии
Название и артикул | Диапазон настройки уставки реле перепада давления RT, бар | Технологическое присоединение реле перепада давления RT | Диапазон настройки уставки реле давления KPI, бар | Технологическое присоединение реле давления KPI | Длина импульсной трубки, м | Диаметр трубки, мм | ||
|---|---|---|---|---|---|---|---|---|
Ридан 333U1210R — Комплект КИПиА: реле давления RT162R (1 шт.), импульсные трубки (2 шт.), реле давления KPI35R (1 шт.) | 0,06 — 1 | G ½ | -0,2 — 8 | G ½ | 1,5 | 6 | ||
₽ 19 320.00 Заказная позиция | ||||||||
Ридан 333U1215R — Комплект КИПиА: реле давления RT162R (1 шт.) и импульсные трубки (2 шт.) | 0,06 — 1 | G ½ | - | - | 1,5 | 6 | ||
₽ 18 989.95 Заказная позиция | ||||||||
Ридан 333U1510R — Комплект КИПиА: реле давления RT362R (1 шт.), импульсные трубки (2 шт.), реле давления KPI35R (1 шт.) | 0,2 — 2 | G ½ | -0,2 — 8 | G ½ | 1,5 | 6 | ||
₽ 19 320.00 Заказная позиция | ||||||||
Ридан 333U1515R — Комплект КИПиА: реле давления RT362R (1 шт.) и импульсные трубки (2 шт.) | 0,2 — 2 | G ½ | - | - | 1,5 | 6 | ||
₽ 18 989.95 Заказная позиция | ||||||||
Ридан 333U2510R — Комплект КИПиА: реле давления RT262R (1 шт.), импульсные трубки (2 шт.), реле давления KPI35R (1 шт.) | 0,5 — 3,5 | G ½ | -0,2 — 8 | G ½ | 1,5 | 6 | ||
₽ 17 020.00 Заказная позиция | ||||||||
Ридан 333U2515R — Комплект КИПиА: реле давления RT262R (1 шт.) и импульсные трубки (2 шт.) | 0,5 — 3,5 | G ½ | - | - | 1,5 | 6 | ||
₽ 16 686.50 Заказная позиция | ||||||||
