Документация Ридан 333U2003R — Комплект КИПиА для модуля ГВС №3: MBT3250R, гильзы, KPI35R

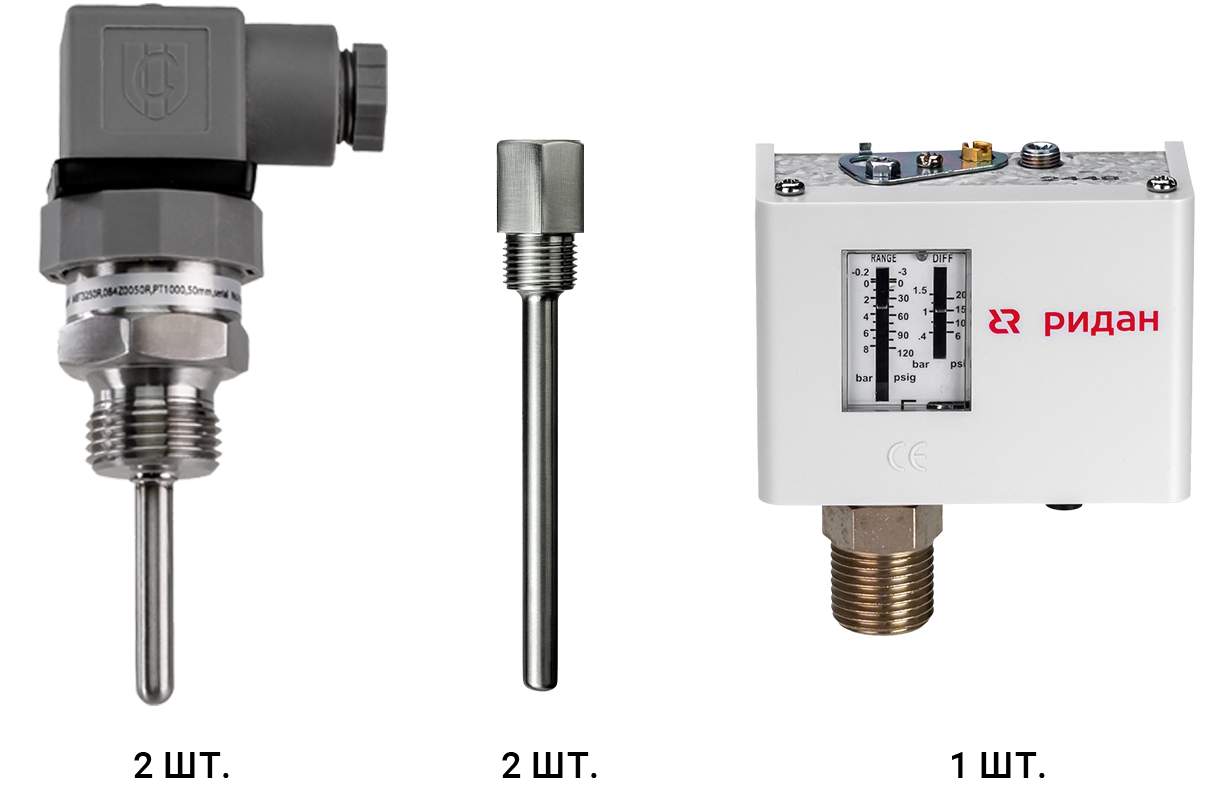

Состав комплекта КИПиА для модуля ГВС №3:
- Термопреобразователи сопротивления MBT3250R, Pt1000, -20..+160°С, 100 мм, G ½ (код 084Z0100R) - 2 шт.
- Гильзы 100 мм, G ½ (код 084Z7259R) — 2 шт.
- Реле давления KPI35R, диап. настройки -0,2..7,5 бар, дифф. 0,7-4 бар, G ½ (код 060-132466R) - 1 шт.
₽ 9 508.20
Цена без НДС Заказная позиция
Еще 5
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Чувствительный элемент MBT3250R
- Pt1000
- Длина погружной части MBT3250R, мм
- 100
- Длина погружной части гильзы, мм
- 100
- Диапазон измерения давления MBS4003R, бар
- -
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Чувствительный элемент
- Pt1000
- Сухой перикидной контакт типа
- SPDT
- Сброс
- Автоматический
- Комплект поставки
- Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
- Диапазон измерения чувствительного элемента
- -20..+160C
- Диапазон температур окружающей среды, °С
- -40...+140
- Максимальная допустимая электрическая нагрузка на контактную группу
- 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
- Класс защиты
- IP65
- Класс защиты
- IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
- Масса нетто, кг
- 0,3
- Материал
- нержавеющая сталь AISI 304
- Максимальное рабочее давление PB, бар
- 17
- Дифференциал, бар
- 0,7 – 4
- Присоединение
- G ½ A внутренняя – G ½ A наружная
- Длина погружной части MBT3250R, мм
- 100
- Температура окружающей среды, °С
- -40°C … +65°C (на короткий период до +80°C)
- Класс допуска
- B: ±(0,3 +0,005|t|)
- Диапазон измерения давления MBS4003R, бар
- -
- Материал гильзы
- Нержавеющая сталь
- Диаметр гильзы, мм
- 6
- Длина погружной части гильзы, мм
- 100
- Диапазон настройки уставки, бар
- -0.2 – 7,5
- Температура рабочей среды, °С
- -20°C … +120°C
- Технологическое присоединение
- G ½
- Технологическое присоединение
- G 1/2
- Электрическое присоединение
- DIN 43650
- Длина погружной части, мм
- 100
- Масса не более, кг
- 0,4
- Кабельный ввод
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Схема подключения
- 2-x проводная
- Максимальное давление, бар
- 30
- Внешний диаметр, мм
- 10
- Тип чувствительного элемента датчика
- Сильфон
- Диапазон настройки уставки реле, бар
- -0,2 — 7,5
- Технологическое присоединение реле
- G ½
- Чувствительный элемент MBT3250R
- Pt1000
- Технологическое присоединение MBT3250R
- G ½
- Диапазон измерения температуры MBT3250R, °C
- -20..+160
- Выходной сигнал MBS4003R
- -
- Технологическое присоединение MBS4003R
- -
