Ридан 333U4001R — Комплект КИПиА для вентиляции: MBT3280, MBT400R, MBT3380R, MBT3281R, KP61R, DP100

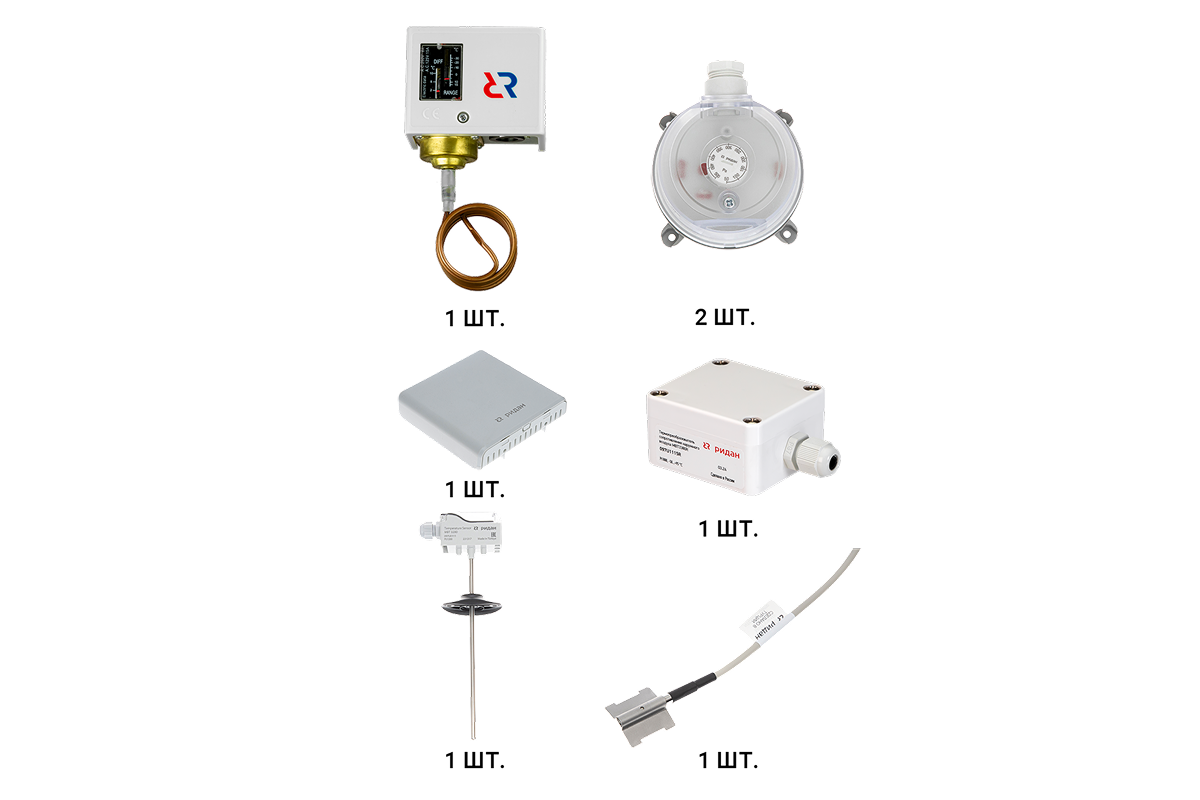

Состав комплекта КИПиА для вентиляции:

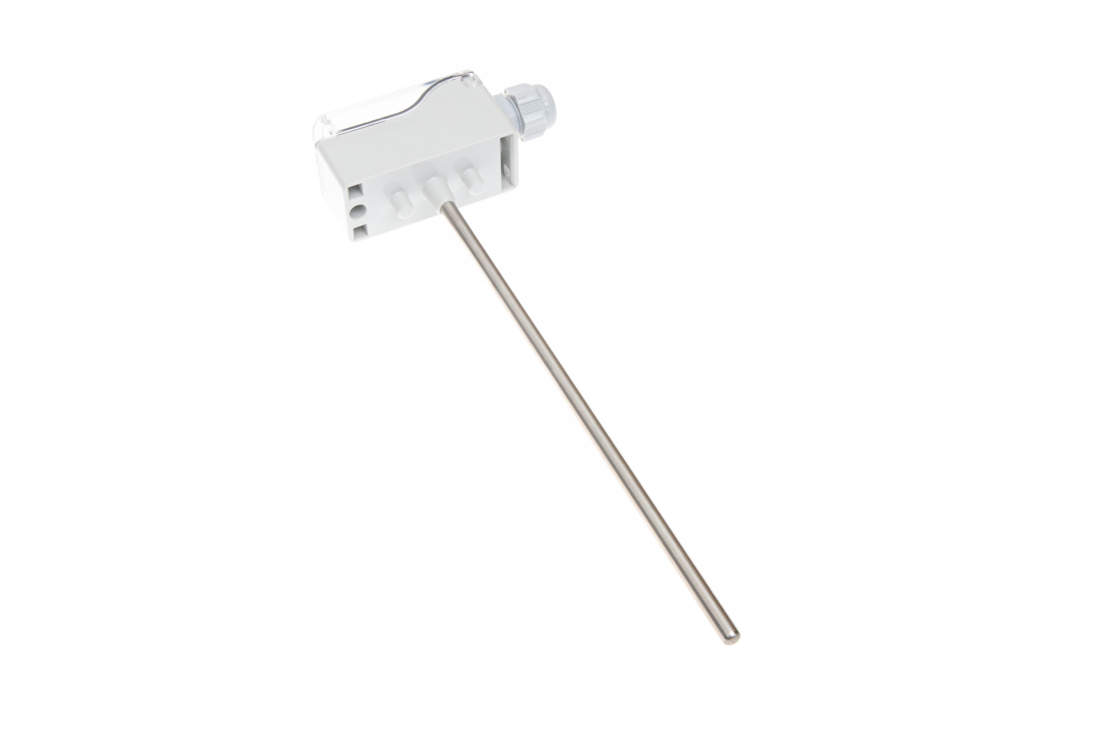

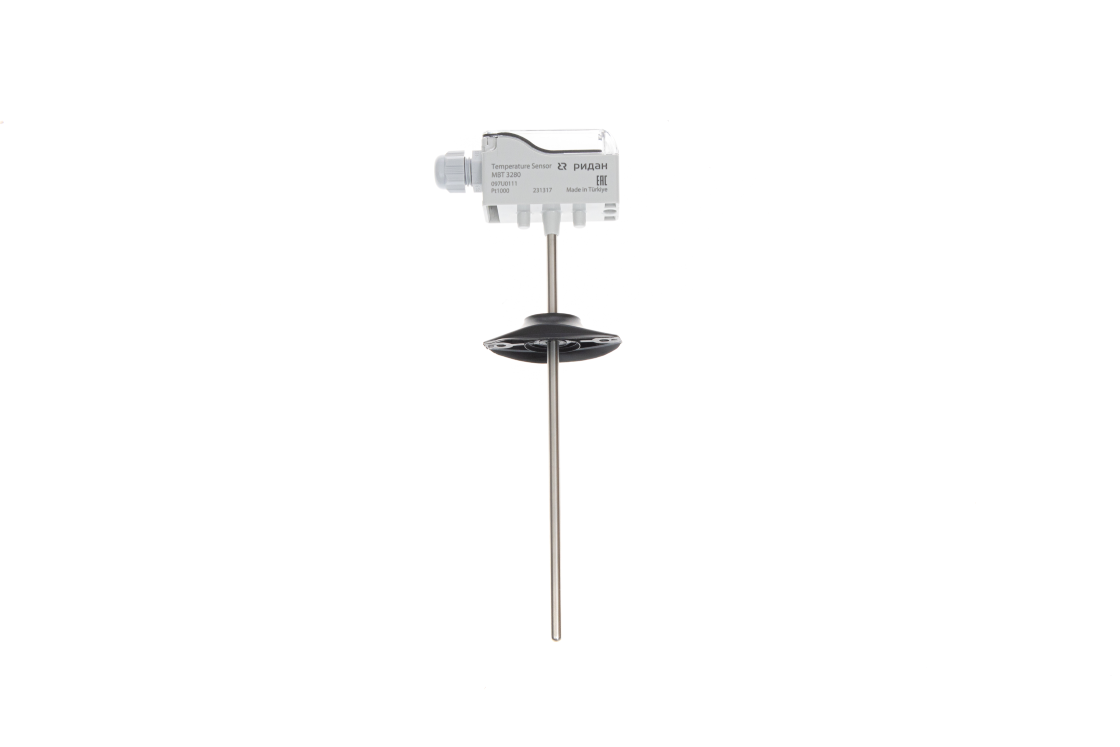

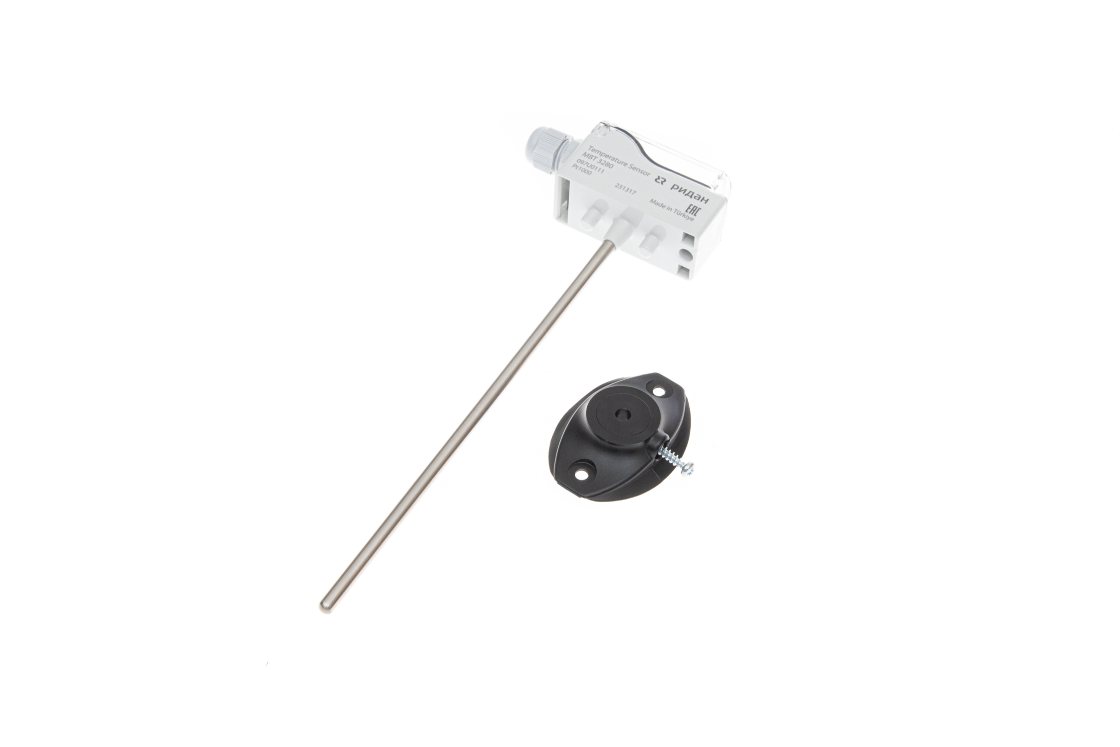

- Канальный датчик температуры MBT3280, Pt1000, -50..+110°C, 200 мм (код 097U0111) — 1 шт.

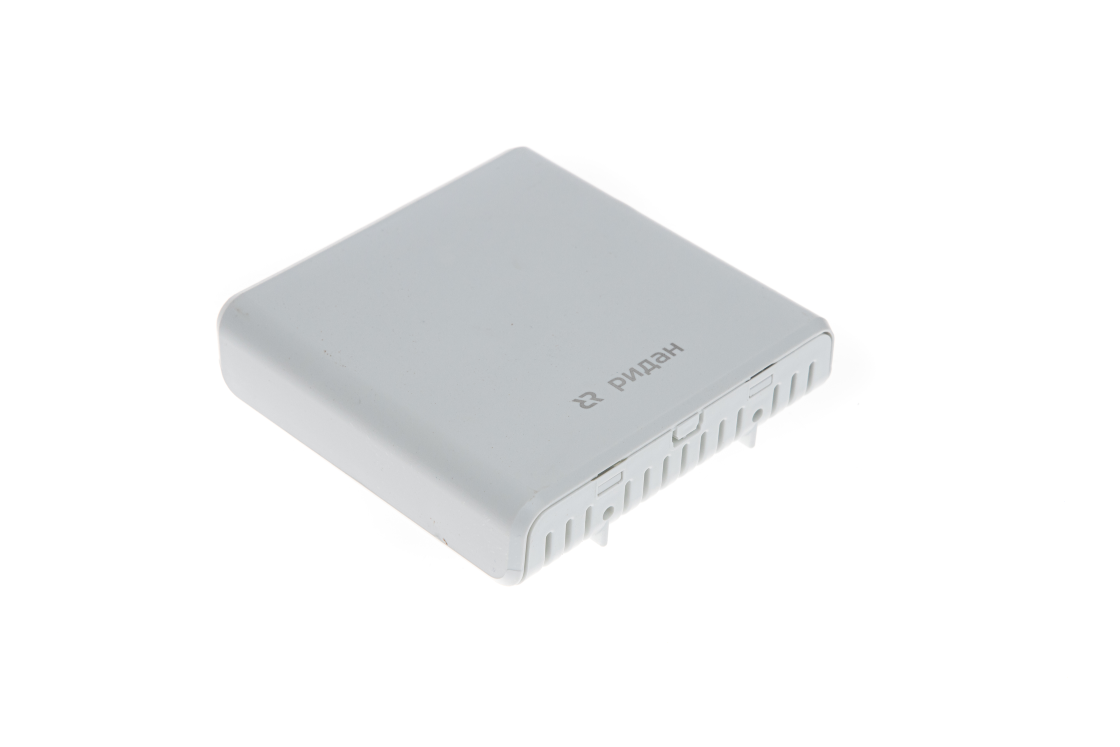

- Комнатный датчик температуры MBT400R, Pt1000, -50..+110°C (код 084N1025R) — 1 шт.
- Датчик температуры наружного воздуха MBT3380R, Pt1000, -50..+95°C (код 097U1115R) — 1 шт.

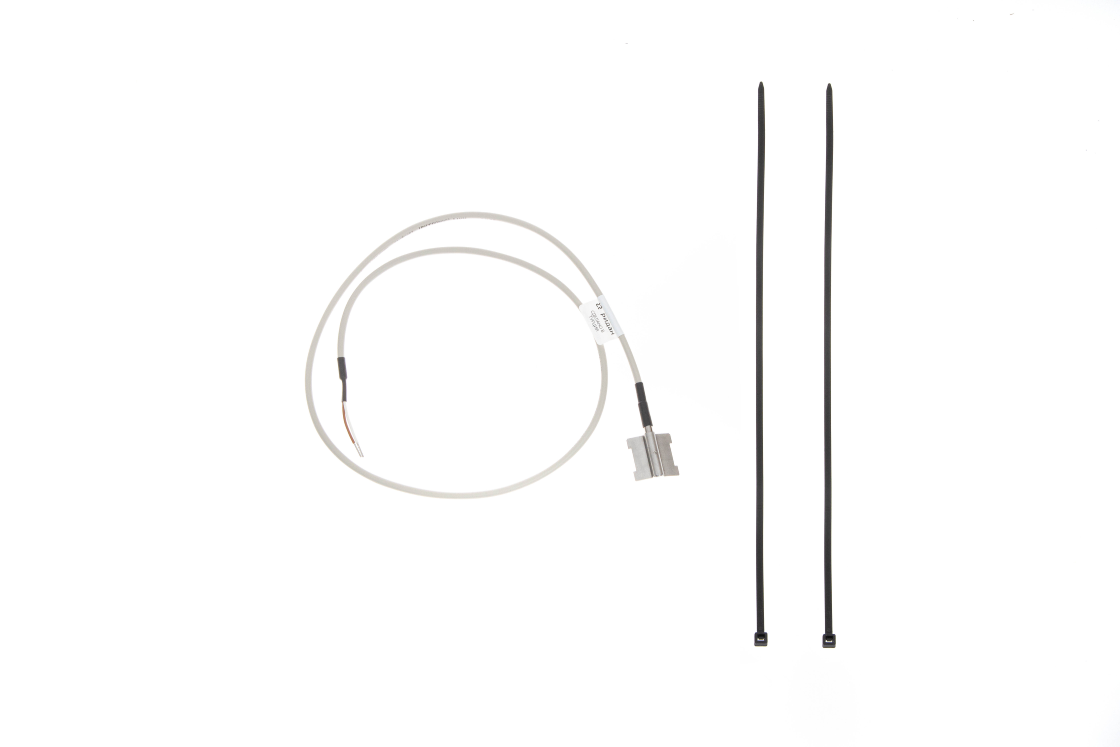

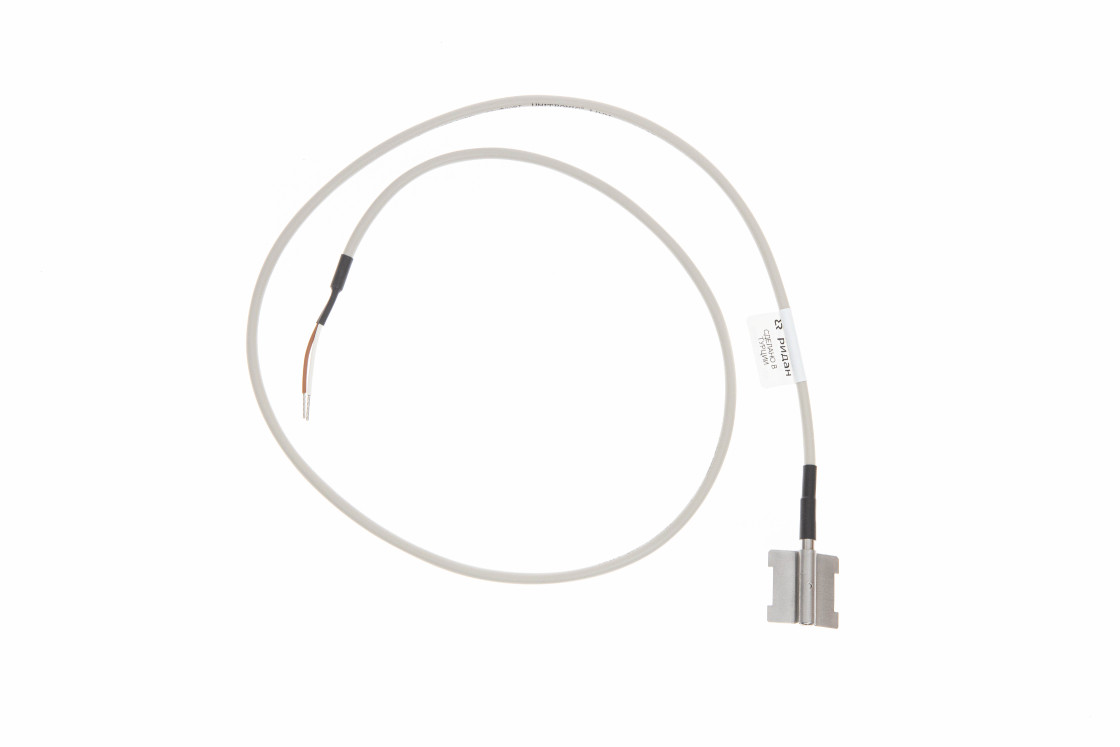

- Накладной кабельный датчик MBT3281R, Pt1000, -50..+110°C (097U0113R) — 1 шт.

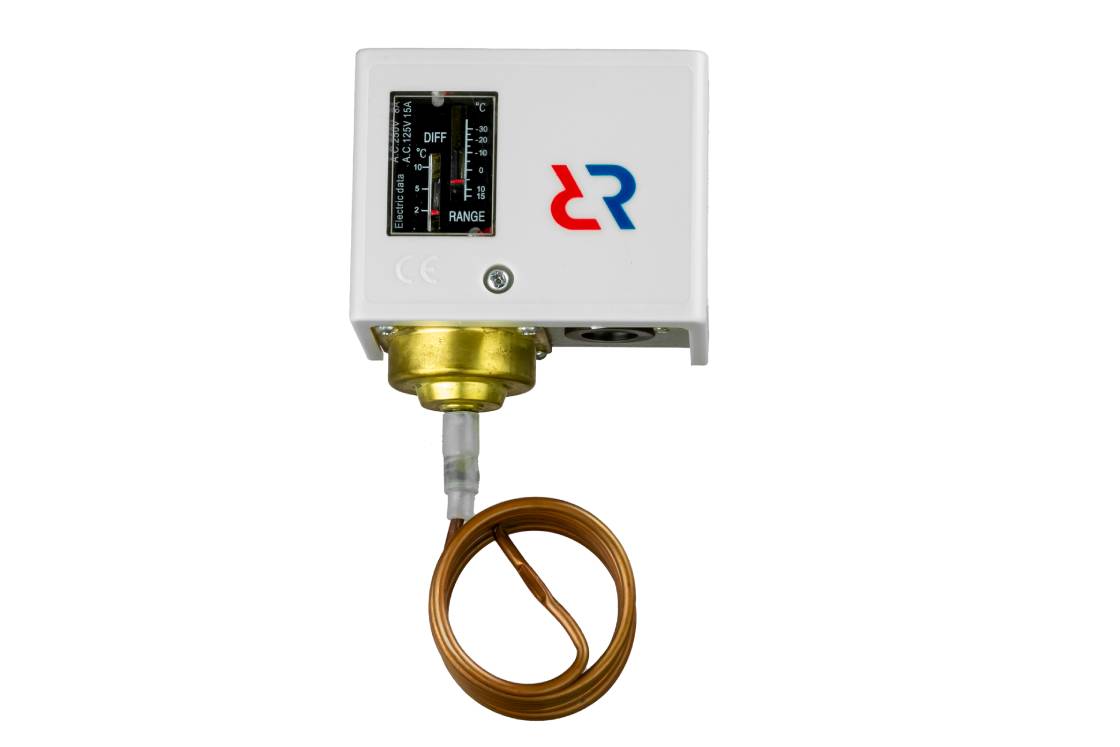

- Реле температуры KP61R, капиллярная трубка 6 м (код 060L126466R) — 1 шт.

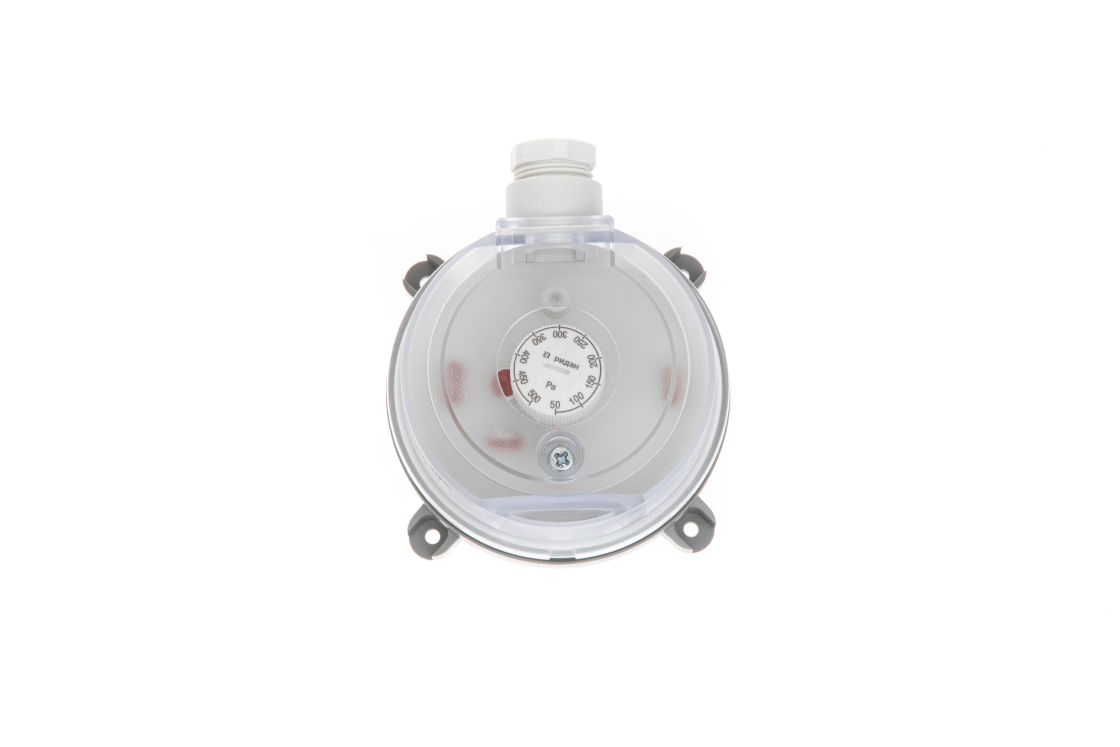

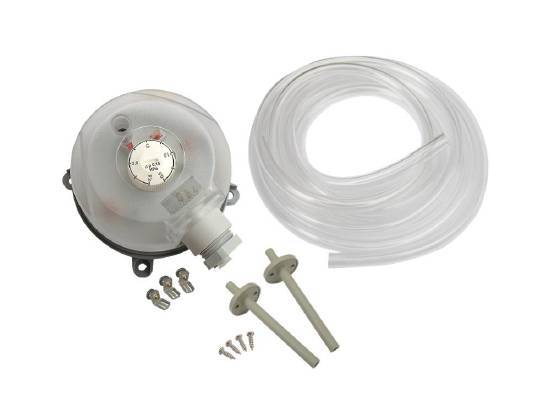

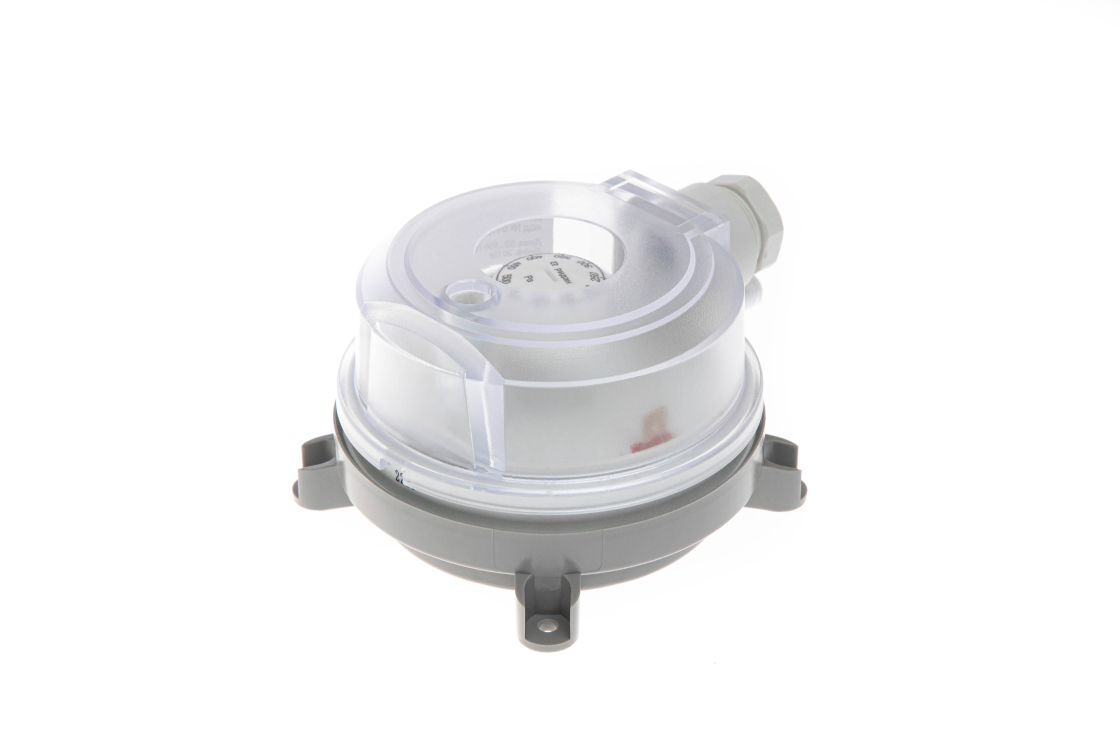

- Реле перепада давления DP100, 50-500 Па (017D000500R) — 2 шт.
₽ 12 050.85
Цена без НДС Заказная позиция
Еще 7
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Чувствительный элемент
- Pt1000
- Длина погружной части MBT3280, мм
- 200
- Длина капиллярной трубки KP61R, м
- 6
- Диапазон настройки уставки DP100, Па
- 50-500
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Письмо о замене
Письмо о замене
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Диапазон настройки уставки,°C
- -30..+15, заводская уставка 7
- Особенности
- в комплекте пластиковые крепления для капиллярной трубки
- Длина погружной части датчика, мм
- 200
- Срок службы
- Более 1 млн. механических срабатываний
- Класс защиты
- IP 54
- Класс защиты
- IP41
- Класс защиты
- IP65
- Класс защиты
- IP63
- Класс защиты
- IP40; IP44 при установке верхней крышки
- Масса нетто, кг
- 0,62
- Масса нетто, кг
- 0,15
- Среда
- Воздух, невоспламеняющиеся и неагрессивные газы
- Тип дифференциала
- Настраиваемый
- Корпус
- ABS пластик
- Температура хранения, °С
- От -40 до +85
- Температура рабочей среды, °С
- От -40 до +85
- Длина капиллярной трубки, м
- 6
- Вес, кг
- 0,085
- Вес, кг
- 0,15
- Вес, кг
- 0,07
- Чувствительный элемент
- Pt1000
- Сброс
- Автоматический
- Контактная группа
- SPDT
- Контактная группа
- Однополюсной перекидной контакт SPDT (срабатывание на увеличение перепада давления)
- Длина кабеля, м
- 1
- Класс допуска
- B: ±(0,3 +0,005|t|)
- Класс допуска
- Класс B: ± (0,3 + 0,005 | t |)
- Класс допуска
- B: ± (0,3 + 0,005 | t |)
- Класс допуска
- B
- Диапазон измерения чувствительного элемента
- от -50 до 110 °C
- Диапазон измерения чувствительного элемента
- от -50 до 95 °C
- Электрическое подключение
- Кабельный ввод PG9, винтовые клеммы, сечение провода макс. 2,5 мм²
- Электрическое подключение
- кабель
- Материал защитной гильзы
- нержавеющая сталь
- Подключение кабеля
- Уплотняемый ввод для кабелей диаметром 6 - 14 мм
- Температура окружающей среды, °C
- -30°C ..+60°C
- Температура окружающей среды, °C
- От -40 до +85
- Тип наполнителя
- Парообразный
- Дифференциал, °C
- 2..10, заводская уставка 2
- Погрешность срабатывания
- ±15%
- Максимальное рабочее давление, Па
- 10000
- Присоединение импульсных линий
- 2 пластиковые трубки (P1 и P2) с внешним диаметром 6 мм P1 для присоединения высокого давления (маркировка +) P2 для присоединения низкого давления (маркировка -)
- Допустимая электрическая нагрузка на контактную группу
- макс. 1 А (0,4 А)/ 250В перем. ток
- Электрическое присоединение
- Кабельный ввод Pg 11
- Дифференциал, Па
- 20
- Диапазон настройки уставки перепада давления, Па
- От 50 до 500
- Схема подключения
- двухпроводная
- Клеммы
- быстрозажимные, до 1,5 мм2
- Максимальная допустимая электрическая нагрузка на контактную группу
- 125VAC, 15A; 250VAC, 8A; 24VDC, 8A
- Чувствительный элемент датчиков темп-ры
- Pt1000
- Длина погружной части MBT3280, мм
- 200
- Длина капиллярной трубки KP61R, м
- 6
- Диапазон настройки уставки DP100, Па
- 50-500
