Теплообменник НН№19 ДУ 65 36-54 пластины 1,0 МПа

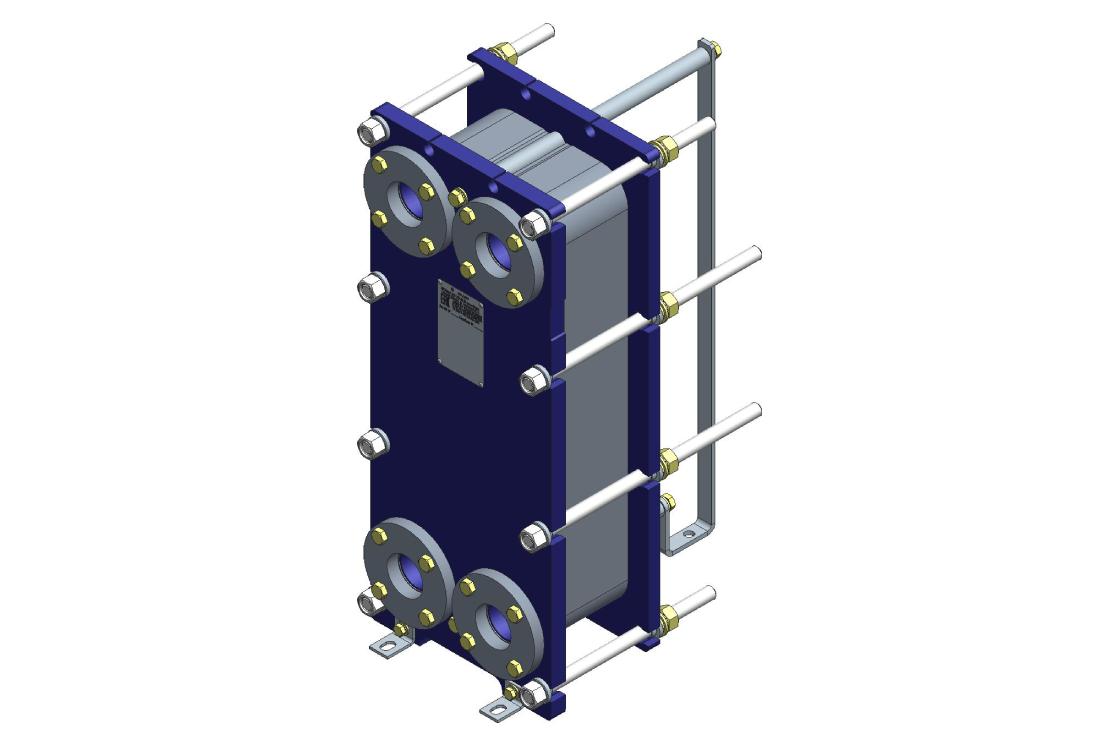

Теплообменник Ридан НН№19 (рама №3) — это разборный пластинчатый аппарат с условным проходом Ду 65 мм. Аппарат рассчитан на рабочее давление 1,0 МПа.
- № рамы
- 3
- Количество пластин
- 36-54
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 36-54
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

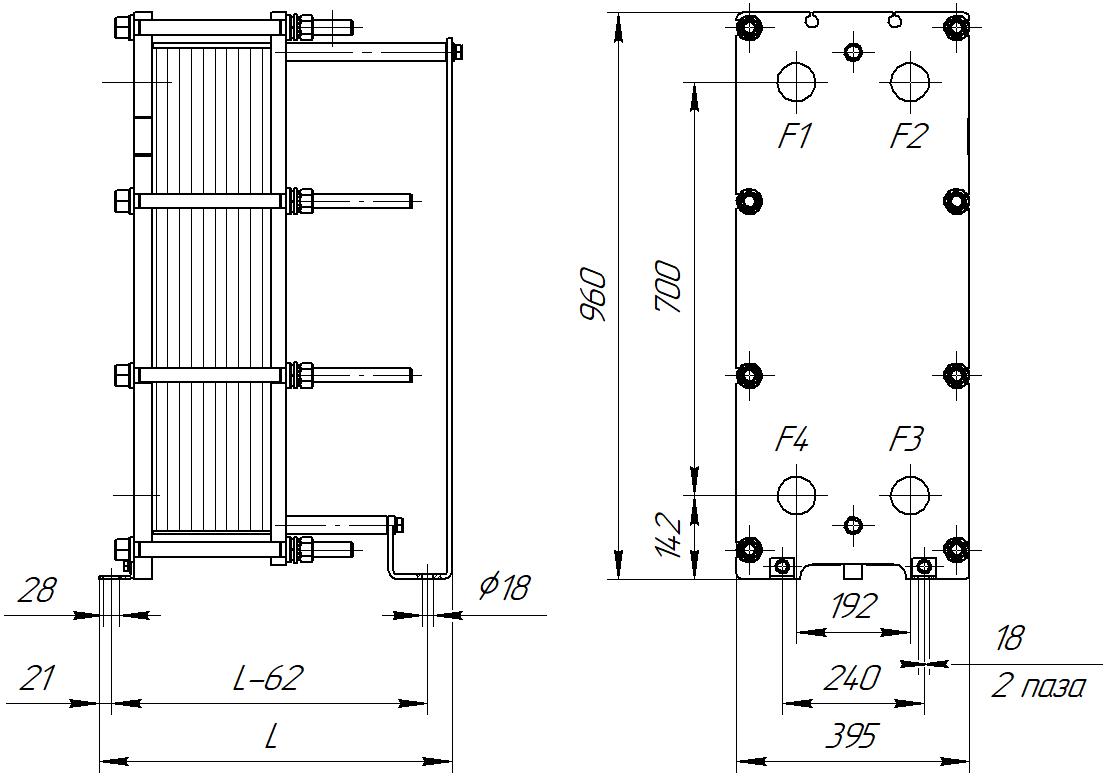

- Габаритные размеры (ШхВхГ), мм
- 395х960х493
- Макс. масса, кг
- 215/250
Обзор
Обзор- Конфигурация пластин: Количество пластин в пакете составляет от 36 до 54 штук. При площади одной пластины 0,216 м², максимальная площадь теплообмена аппарата составляет 11,23 м².
- Типы каналов: Возможность комбинации каналов ТК, ТМ, TL и других.
- Конструктивные особенности: Модель характеризуется габаритными размерами 395х960х493 мм и массой массой 215/250 кг (общепромышленное/ специальное исполнение).
- Надежное уплотнение (Hang-on):
Надежное уплотнение по технологии Hang-on обеспечивает идеальную герметичность. Прокладки фиксируются без клея с помощью Т-образных клипс, что гарантирует простой монтаж и быструю замену. Дополнительная защита от протечек достигается за счет специального ушка и уплотнений портов, делая конструкцию долговечной и практичной в обслуживании. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 3
- Количество пластин
- 36-54
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 395х960х493
- Макс. масса, кг
- 215/250
- Стяжные шпильки (размер)
- М20
- Стяжные шпильки (кол-во), шт
- 8
- Конфигурация пластин: Количество пластин в пакете составляет от 36 до 54 штук. При площади одной пластины 0,216 м², максимальная площадь теплообмена аппарата составляет 11,23 м².
- Типы каналов: Возможность комбинации каналов ТК, ТМ, TL и других.
- Конструктивные особенности: Модель характеризуется габаритными размерами 395х960х493 мм и массой массой 215/250 кг (общепромышленное/ специальное исполнение).
- Надежное уплотнение (Hang-on):
Надежное уплотнение по технологии Hang-on обеспечивает идеальную герметичность. Прокладки фиксируются без клея с помощью Т-образных клипс, что гарантирует простой монтаж и быструю замену. Дополнительная защита от протечек достигается за счет специального ушка и уплотнений портов, делая конструкцию долговечной и практичной в обслуживании. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
