Теплообменник НН№19 ДУ 65 106-155 пластин 1,0 МПа

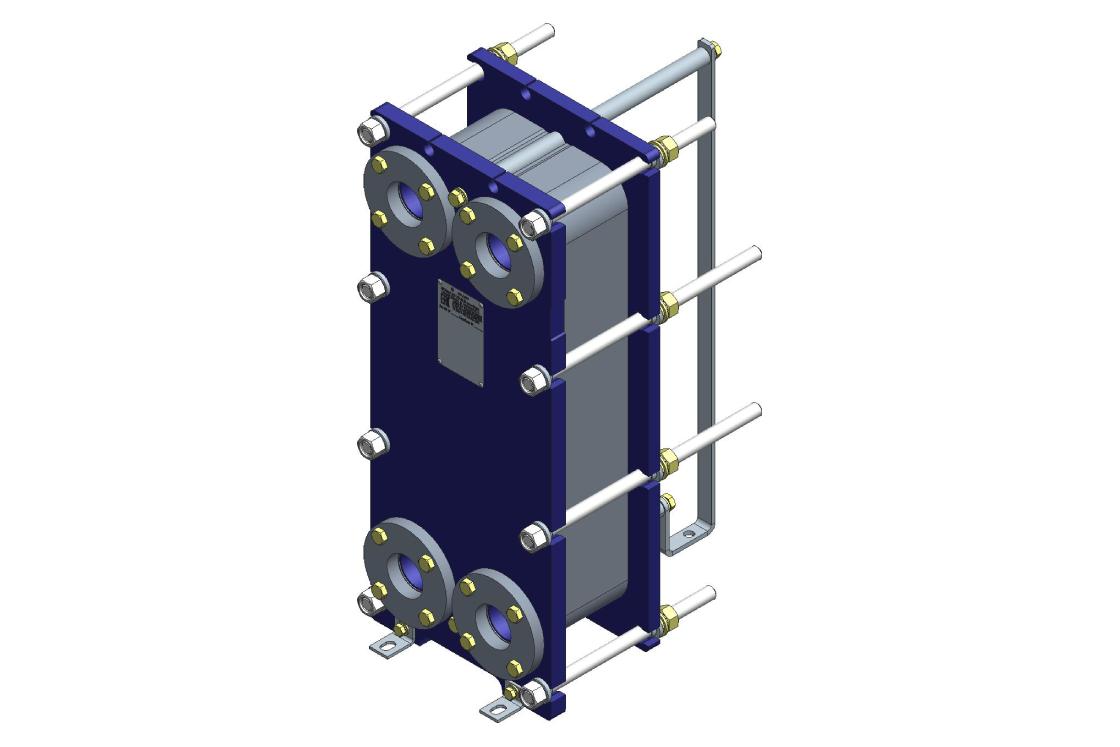

Теплообменник Ридан НН№19 (рама №6) — разборный пластинчатый аппарат с условным проходом Ду 65 мм. Аппарат рассчитан на рабочее давление 1,0 МПа.
- № рамы
- 6
- Количество пластин
- 106-155
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 6
- Количество пластин
- 106-155
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

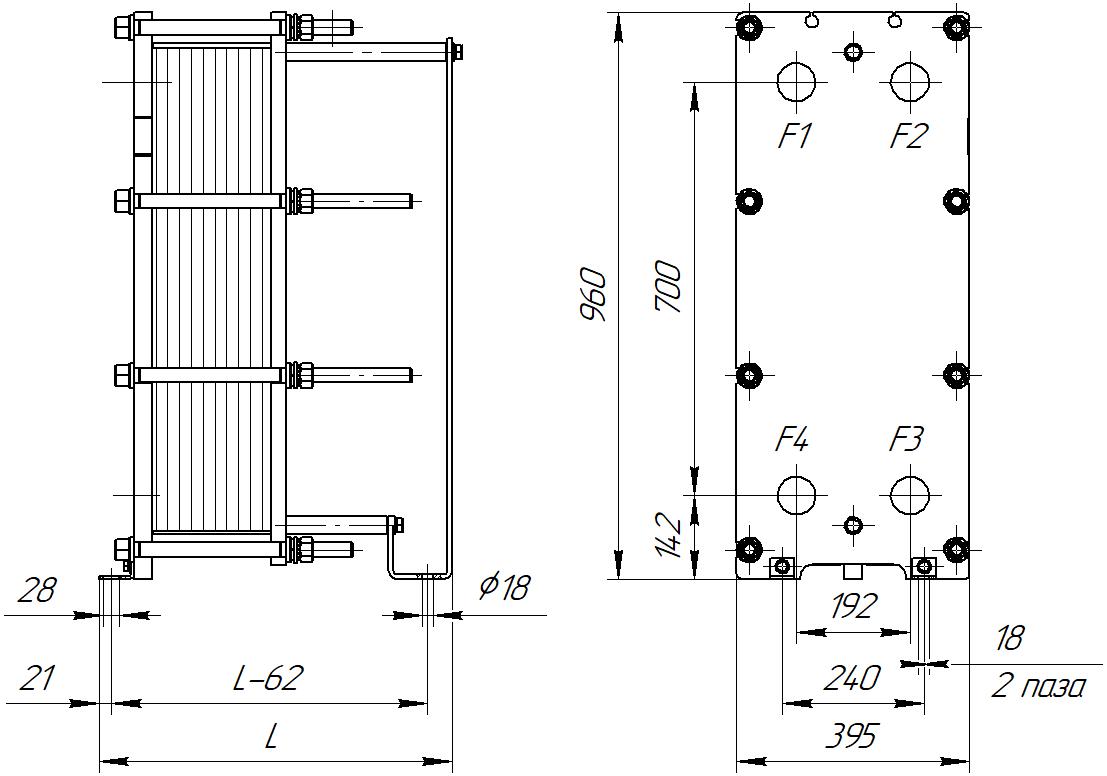

- Габаритные размеры (ШхВхГ), мм
- 395х960х893
- Макс. масса, кг
- 340/380
Обзор
Обзор- Параметры теплообмена: Широкий диапазон количества пластин — от 106 до 155. С площадью одной пластины 0,216 м² аппарат развивает площадь теплообмена до 33,05 м².
- Типы каналов: Возможна комплектация всеми типами каналов: ТК, ТМ, TL, TKTM, TMTL, TKTL.
- Конструктивные особенности: Модель характеризуется габаритными размерами 306х904х893 мм и массой 360 кг, что обусловлено применением усиленных элементов рамы и плит для работы при давлении 1,6 МПа. В комплектацию включены ответные фланцы ДУ 50.
- Надежное уплотнение (Hang-on):
Герметичность конструкции обеспечивается прокладками с инновационной системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко и уплотнения портов гарантирует максимальную защиту от протечек. - Дополнительные опции: Теплоизоляция.
Документы
Все документы- № рамы
- 6
- Количество пластин
- 106-155
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 395х960х893
- Макс. масса, кг
- 340/380
- Стяжные шпильки (размер)
- М20
- Стяжные шпильки (кол-во), шт
- 8
- Параметры теплообмена: Широкий диапазон количества пластин — от 106 до 155. С площадью одной пластины 0,216 м² аппарат развивает площадь теплообмена до 33,05 м².
- Типы каналов: Возможна комплектация всеми типами каналов: ТК, ТМ, TL, TKTM, TMTL, TKTL.
- Конструктивные особенности: Модель характеризуется габаритными размерами 306х904х893 мм и массой 360 кг, что обусловлено применением усиленных элементов рамы и плит для работы при давлении 1,6 МПа. В комплектацию включены ответные фланцы ДУ 50.
- Надежное уплотнение (Hang-on):
Герметичность конструкции обеспечивается прокладками с инновационной системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко и уплотнения портов гарантирует максимальную защиту от протечек. - Дополнительные опции: Теплоизоляция.
