Теплообменник НН№19 ДУ 65 76-105 пластин 1,0 МПа

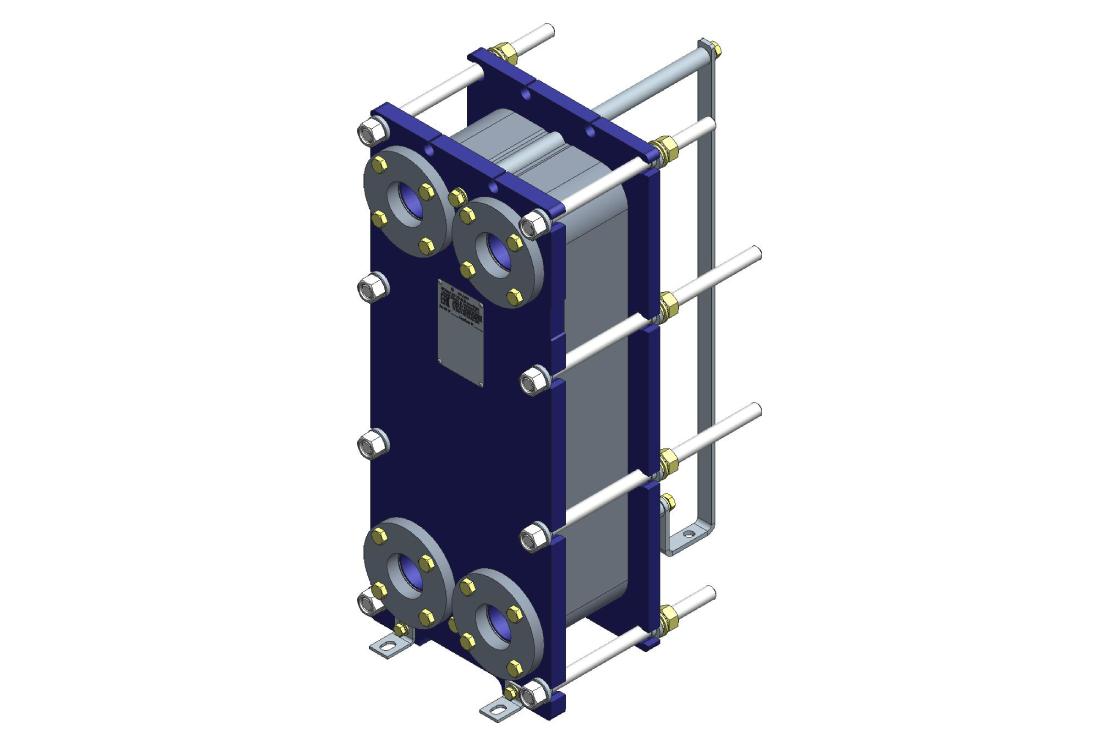

Теплообменник Ридан НН№19 (рама №5) — разборный пластинчатый аппарат с диаметром подключения Ду 65 мм. Аппарат рассчитан на рабочее давление 1,0 МПа.
- № рамы
- 5
- Количество пластин
- 76-105
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 76-105
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

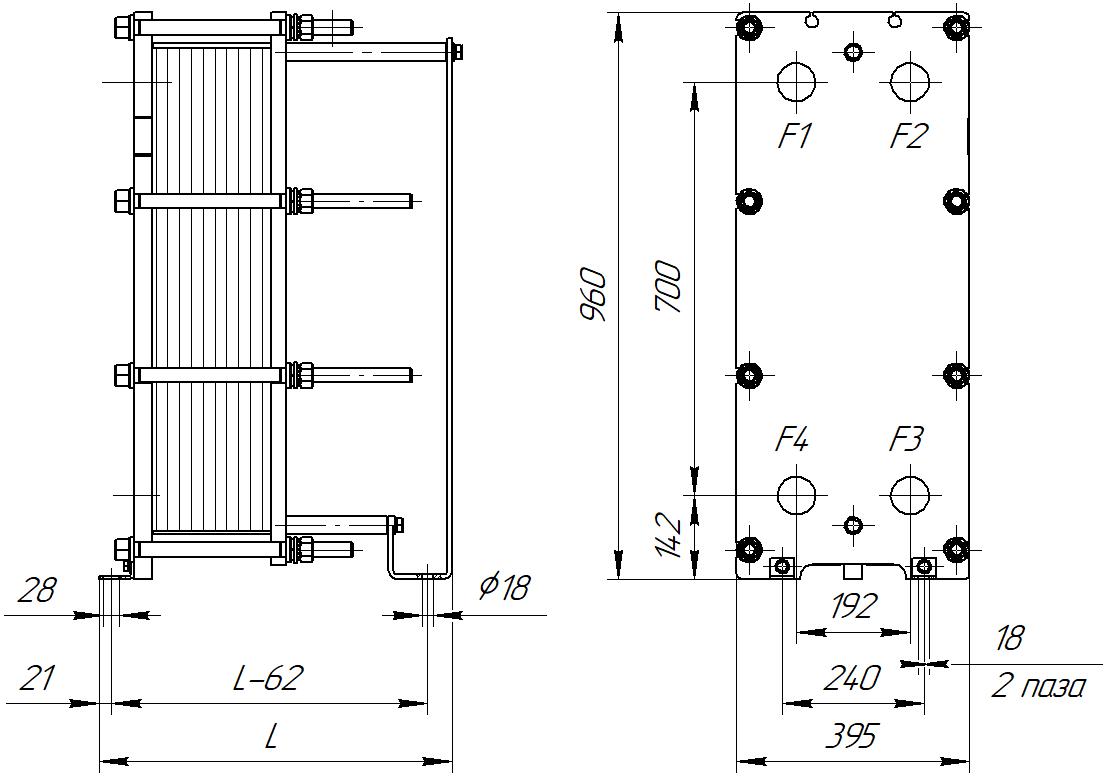

- Габаритные размеры (ШхВхГ), мм
- 395х960х693
- Макс. масса, кг
- 280/315
Обзор
Обзор- Конфигурация пластин: Количество пластин в пакете варьируется от 76 до 105 штук. Максимальная площадь теплообмена достигает 22,25 м².
- Типы каналов: Доступны все стандартные типы каналов (ТК, ТМ, TL) и их комбинации., что позволяет подобрать теплообменник под конкретные параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 395х960х693 мм и массой 360 кг и массой 280/315 кг (общепромышленное/ специальное исполнение).
- Надежное уплотнение (Hang-on):
Герметичность обеспечивается прокладками с клипсовой фиксацией типа Hang-on. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией.
Документы
Все документы- № рамы
- 5
- Количество пластин
- 76-105
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 395х960х693
- Макс. масса, кг
- 280/315
- Стяжные шпильки (размер)
- М20
- Стяжные шпильки (кол-во), шт
- 8
- Конфигурация пластин: Количество пластин в пакете варьируется от 76 до 105 штук. Максимальная площадь теплообмена достигает 22,25 м².
- Типы каналов: Доступны все стандартные типы каналов (ТК, ТМ, TL) и их комбинации., что позволяет подобрать теплообменник под конкретные параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 395х960х693 мм и массой 360 кг и массой 280/315 кг (общепромышленное/ специальное исполнение).
- Надежное уплотнение (Hang-on):
Герметичность обеспечивается прокладками с клипсовой фиксацией типа Hang-on. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией.
