Блочный тепловой пункт БТП-DM-080-040-C-S: для двухступенчатого ГВС, Ду 80, одинарный насос

Блочный тепловой пункт БТП-DM-080-040-C-S — это современный автоматизированный модуль, спроектированный для энергоэффективной подготовки горячей воды по двухступенчатой схеме.  Ключевой особенностью данного типового решения является использование одинарного циркуляционного насоса в базовой комплектации, что позволяет существенно снизить стартовые инвестиции при сохранении всех преимуществ двухступенчатой схемы ГВС.

Преимущества

• Высокая производительность и эффективность: Двухступенчатая схема ГВС использует теплоноситель обратного трубопровода системы отопления для предварительного подогрева, что снижает нагрузку на источник тепла и позволяет экономить энергоресурс. Диаметры Ду 80/40 обеспечивают необходимую пропускную способность для объектов с высоким потреблением горячей воды.
• Оптимальное соотношение цены и надежности: Конфигурация с одним рабочим насосом (100% нагрузки) снижает первоначальные инвестиции без потери ключевой функции – энергосбережения. Возможность организации резерва через складскую единицу обеспечивает гибкость в обслуживании.
• Сокращение сроков и бюджета монтажа: Полностью готовый к подключению модуль. Значительно снижаются затраты на проектирование узла, закупку отдельных компонентов и сборку на объекте. Монтаж сводится к подключению трубопроводов к источнику и к потребителю, и электропитания.
• Готовая автоматика: Узел может поставляться со шкафом автоматизации, что обеспечит полноценную систему автоматического управления, которая поддерживает заданные параметры ГВС и обеспечивает экономичный режим работы.

Конструктивные особенности и комплектация

• Пластинчатый теплообменник: Применяется моноблочный теплообменник, что является более компактным решением, по сравнению с системой с двумя раздельными ПТО.
• Диаметры подключения: Присоединение к источнику теплоснабжения — Ду 80, к внутренней системе потребителя — Ду 40. Это позволяет работать с большими расходами теплоносителя и обеспечивать ГВС крупные жилые и общественные здания.
• Регулирование теплоносителя: Для точного регулирования расхода и поддержания температуры теплоносителя предусмотрен регулирующий клапан VFM-2R.
• Насосная группа: В базовой комплектации установлен одинарный циркуляционный насос. Для повышения надежности системы доступна опция складского резерва — поставка второго насоса, который может быть быстро установлен при необходимости.
• Прочный корпус и компактная компоновка: Все компоненты смонтированы на единой жесткой раме, облегчающей транспортировку и установку.
• Дополнительные опции (под заказ): Для максимальной эффективности доступны заводская теплоизоляция узла, установка вибровставок для снижения шума, оснащение насоса частотным преобразователем (ЧРП) для плавного регулирования работы насоса.

Область применения

Автоматизированный блочный тепловой пункт БТП-DM-080-040-C-S оптимально подходит для оснащения средних и крупных коммерческих и общественных зданий: бизнес-центров, торговых комплексов, гостиниц, спортивно-оздоровительных учреждений, а также для групп жилых домов или микрорайонов с централизованным теплоснабжением. Это идеальное решение для новых объектов и модернизации старых тепловых пунктов, где критически важны снижение энергопотребления и соблюдение сроков ввода объекта в эксплуатацию.

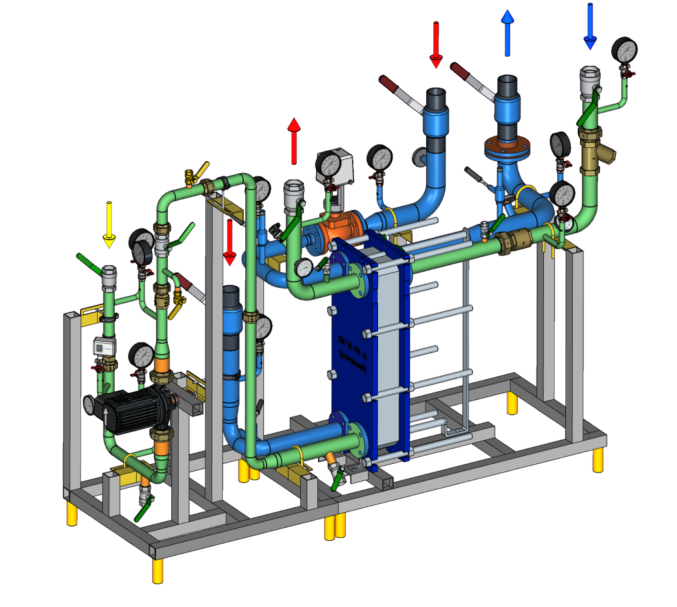

Состав модульного узла:
