Помпаж в центробежных насосах: физика явления, диагностика и методы предотвращения

Помпаж — режим неустойчивой работы насоса, при котором подача скачкообразно изменяется от максимальной до нуля, напор колеблется в широких пределах, возникают гидравлические удары, интенсивный шум и вибрация. Это не просто отклонение от расчётного режима, а аварийный процесс, который при длительной работе приводит к ускоренному износу и повреждению насоса, арматуры и трубопроводов.

Условия возникновения помпажа

Для развития помпажа необходимо сочетание двух факторов. Первый — западающая левая часть напорной характеристики насоса: при увеличении подачи от нуля напор сначала возрастает, достигает максимума, затем начинает падать. Второй — высокий статический напор системы: значительный перепад высот, приёмный резервуар с наддувом, протяжённая сеть с большим противодавлением. Ни один из факторов по отдельности помпаж не вызывает — нужна именно комбинация.

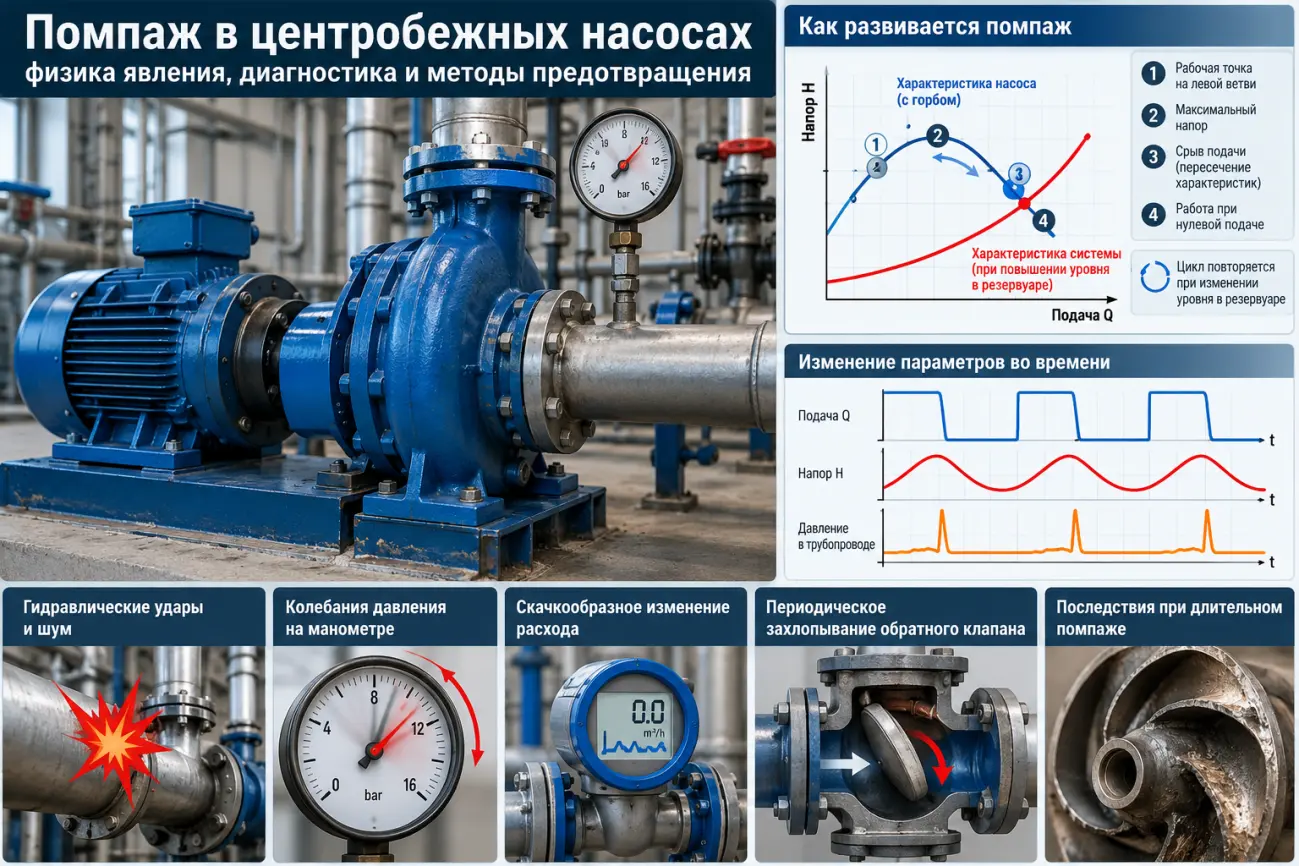

Физика процесса при переменном уровне в резервуаре выглядит следующим образом. Насос работает в точке на левой, западающей ветви характеристики. Если расход из резервуара меньше подачи насоса, уровень жидкости повышается, а вместе с ним растёт статический напор системы. Характеристика системы смещается вверх, пока не пересечёт характеристику насоса в точке максимума. Дальнейшее повышение уровня приводит к тому, что напор системы превышает напор насоса, и подача срывается. Обратный клапан на нагнетании закрывается, насос переходит в режим работы при нулевой подаче. Жидкость из резервуара постепенно расходуется, уровень падает, и когда он опускается до значения напора в начале характеристики, подача скачкообразно восстанавливается. Цикл повторяется; его периодичность определяется объёмом резервуара, инерционностью системы и расходом потребителя.

Помпаж при постоянном уровне возможен, если характеристика системы пересекает характеристику насоса в двух точках. Система в этом случае имеет два возможных режима работы, и переход между ними происходит скачком.

Помпаж при снижении частоты вращения возникает при кратковременной просадке напряжения в электросети. Характеристика насоса смещается вниз, и если статический напор системы превышает напор насоса при нулевой подаче, происходит срыв подачи. После восстановления частоты насос выходит на режим, но цикл может повториться при следующей просадке.

Помпаж при параллельной работе — наиболее сложный для диагностики случай. Если напор при нулевой подаче одного из параллельно работающих насосов меньше напора второго насоса при его одиночной работе на сеть, временное снижение частоты вращения приводит к срыву подачи первого насоса до нуля. Второй насос продолжает работать, система теряет суммарную производительность, но внешне это может выглядеть как «нестабильная работа одного из насосов» без очевидной причины. При этом само по себе параллельное включение насосов несколько повышает устойчивость системы — риск создаёт именно несоответствие напоров при нулевой подаче, а не параллельная работа как таковая.

Кавитационный помпаж выделяют отдельно. Внешне он напоминает классический — те же колебания подачи, шум, гидроудары, — но причина иная: вскипание жидкости во всасывающей линии из-за падения давления ниже давления насыщенных паров. Важная особенность: кавитационный помпаж может возникать и при монотонно убывающей напорной характеристике, в области кавитационных режимов перед срывом подачи. Схемные решения против классического помпажа в этом случае бесполезны: необходимо устранять причину кавитации — увеличивать подпор на всасывании, снижать температуру жидкости, уменьшать гидравлическое сопротивление всасывающей линии.

Возможные отличительные диагностические признаки

• Периодические хлопки и гидравлические удары в трубопроводе, хорошо слышимые вблизи насоса.
• Колебания стрелки манометра в широком диапазоне, часто с чёткой периодичностью.
• Переменный шум и вибрация: они то появляются, то исчезают, синхронно с колебаниями подачи.
• Периодическое захлопывание обратного клапана на нагнетании с характерным стуком.
• Скачкообразные изменения показаний расходомера вплоть до нуля.
• При длительном помпаже — перегрев подшипников и уплотнений, ускоренный износ рабочего колеса, эрозия проточной части.

Методы предотвращения

Главный принцип — непрерывно падающая форма напорной характеристики. Если левая часть характеристики не имеет горба, срыв подачи при повышении статического напора не развивается. Поэтому при подборе насоса для систем с высоким статическим напором форму характеристики проверяют до заказа. Насосы со стабильной характеристикой называют стабильными; в системах с высоким статическим напором и параллельной работой предпочтение отдают именно им — это дешевле, чем бороться с помпажем схемными решениями.

Если насос уже выбран

И его характеристика имеет западающую левую часть, применяют следующие меры:

• Обратный клапан с линией рециркуляции. Позволяет насосу работать только при подачах выше точки максимума характеристики, не давая рабочей точке уйти в западающую зону. Часть расхода возвращается во всасывающий резервуар, но насос при этом не срывается. Метод эффективен, но требует дополнительных капитальных затрат на клапан и линию рециркуляции.
• Задвижка непосредственно за насосом. Создаёт дополнительное гидравлическое сопротивление, смещая рабочую точку влево, в устойчивую область характеристики. Метод прост в реализации, но неэкономичен: дополнительное сопротивление означает потери энергии на его преодоление, что снижает КПД системы. Эффективность метода ограничена: если характеристика системы пересекает характеристику насоса в двух точках, одна задвижка причину не устраняет — её применяют в сочетании с другими мерами.
• Ограничение минимального расхода. Не даёт насосу работать при подачах, близких к нулю, где и развивается помпаж. Реализуется либо конструктивно (байпас с постоянным перепуском), либо автоматикой с контролем расхода или перепада давления на насосе.
• Контроль частоты вращения. Не допускает снижения частоты ниже порога, при котором статический напор системы превышает напор насоса при нулевой подаче. Особенно важно для систем с нестабильным напряжением питания, где просадки сети могут провоцировать срыв подачи.
• Изменение параметров системы. Снижение статического напора — например, за счёт изменения высотной схемы или устранения наддува в приёмном резервуаре — устраняет само условие возникновения помпажа. Этот путь не всегда реализуем на практике, но он наиболее радикален.

Критерии проверки при проектировании и диагностике

При проектировании проверяют три условия. Первое — форма левой ветви напорной характеристики: если она западающая, а статический напор системы высок, помпаж возможен, и это закладывается в проект как риск. Второе — соотношение напоров при нулевой подаче для параллельно работающих насосов: напор каждого насоса при нулевой подаче должен быть выше напора остальных при их одиночной работе на сеть. Третье — диапазон изменения статического напора: если уровень в приёмном резервуаре или наддув могут меняться в широких пределах, рабочая точка может уйти в западающую зону, и это проверяют расчётом.

При диагностике на объекте порядок действий следующий. Сначала фиксируют периодичность колебаний: помпаж даёт чёткий цикл, кавитация — высокочастотный шум без чёткого периода. Затем проверяют синхронность: при помпаже шум, вибрация и колебания подачи совпадают по фазе, при кавитации шум локализован в области рабочего колеса. Далее смотрят на обратный клапан: его периодическое захлопывание — признак срыва подачи, а не кавитации. Если помпаж подтверждён, проверяют, не вызван ли он просадкой напряжения или несоответствием напоров при параллельной работе — это наиболее частые эксплуатационные причины, которые не видны при проектировании.

Отличие от кавитации проводится по двум признакам: месту возникновения шума (рабочее колесо против всей системы) и реакции на изменение режима. Если снизить подачу и шум усиливается — это кавитация; если подача срывается скачком и восстанавливается — это помпаж. Кавитационный помпаж сочетает оба признака, и его лечат устранением причин кавитации на всасывании, а не схемными решениями против классического помпажа.
