Теплообменники для ГВС: принцип работы, схема и подключение к системе отопления

Принцип работы теплообменников для ГВС

Теплообменники для ГВС работают на основе принципа косвенного нагрева воды. В отличие от прямого нагрева, где вода контактирует с теплоносителем, в косвенных системах тепло передается через стенки теплообменных пластин. Это позволяет избегать смешения теплоносителя (например, антифриза или воды из системы отопления) с водой, используемой для бытовых нужд.

Основные компоненты теплообменника включают:

• Пластины — элементы, через которые происходит передача тепла. Они изготавливаются из материалов с высокой теплопроводностью, например таких как нержавеющая сталь или титан;
• Теплоноситель — жидкость, которая циркулирует в системе отопления и передает тепло воде;
• Контур ГВС — система, по которой движется нагреваемая вода.

Предлагаем детально разобрать, как работает теплообменное оборудование в системе ГВС. Основной процесс выглядит следующим образом:

• Теплоноситель, нагретый в котле или другом источнике тепла, поступает в теплообменник;
• Вода из системы ГВС проходит через теплообменник, где нагревается за счет тепла, переданного через стенки пластин;
• Нагретая вода поступает в систему горячего водоснабжения, а охлажденный теплоноситель возвращается в систему отопления для повторного нагрева


Схемы подключения теплообменников для ГВС

Существует несколько схем подключения теплообменников к системе отопления, каждая из которых имеет свои особенности и применяется в зависимости от требований проекта.

Одноступенчатая схема
В данной схеме теплообменник подключается непосредственно к системе отопления. Теплоноситель из котла поступает в теплообменник, где нагревает воду для ГВС, после чего возвращается обратно.

Преимущества:

• Простота монтажа и эксплуатации;
• Низкая стоимость оборудования.

Недостатки:

Отсутствует возможность использования тепловой энергии теплоносителя возвращяемого из системы отопления.

Двухступенчатая схема
В двухступенчатой схеме используется два теплообменника: один для системы отопления, другой для ГВС. Теплоноситель из котла проходит через оба теплообменника, обеспечивая одновременный нагрев воды для отопления и ГВС.

Преимущества:

Эффективное использование тепловой энергии, поставляемой от источника.

Недостатки:

Более сложная конструкция и высокая стоимость оборудования.

Схема с баком-аккумулятором
В этой схеме теплообменник подключается к баку-аккумулятору, который рассчитывается на выравнивание суточного графика потребления воды в сутки наибольшего водопотребления.

Преимущества:

• Возможность накопления горячей воды, что особенно полезно при пиковых нагрузках;
• Стабильная температура воды в системе ГВС;
• Теплообменники меньшей площади теплообменной поверхности.

Недостатки:

• Требуется дополнительное место для установки бака-аккумулятора;
• Более высокая стоимость всей системы.

Подключение теплообменника к системе отопления

Подключение теплообменника к системе отопления требует тщательного проектирования и учета ряда факторов, таких как мощность оборудования, гидравлическое сопротивление и температурный режим.

Выбор теплообменника

При выборе теплообменника необходимо учитывать:

• Тепловую нагрузку (количество тепла, необходимое для нагрева воды);
• Расход воды в системе ГВС;
• Температурный режим системы отопления.

Установка теплообменника

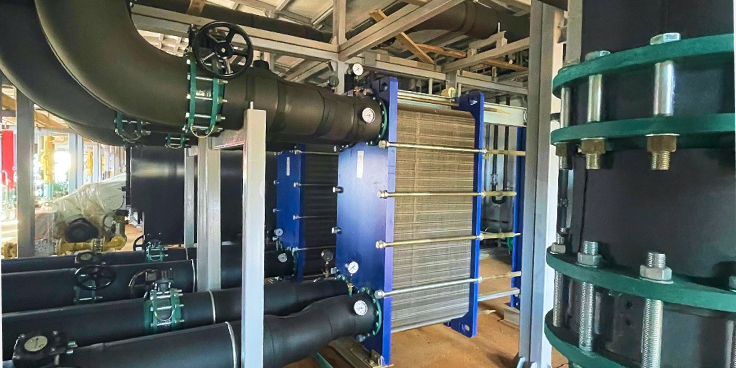

Теплообменник устанавливается в помещении теплового пункта. Важно обеспечить свободный доступ к оборудованию для обслуживания и ремонта.

Подключение трубопроводов

• Трубопроводы системы отопления подключаются к входному и выходному патрубкам теплообменника;
• Устанавливаются запорные клапаны для возможности отключения теплообменника при необходимости.

Преимущества использования теплообменников для ГВС

Среди основных преимуществ использования разборных пластинчатых теплообменников в системах ГВС и отопления, можно выделить следующие:

• Высокая эффективность. Современные теплообменники обеспечивают КПД до 95%, что позволяет минимизировать потери тепла;
• Компактность. Пластинчатые теплообменники имеют небольшие габариты, что делает их удобными для установки в ограниченном пространстве;
• Долговечность. Использование качественных материалов, таких как нержавеющая сталь, обеспечивает длительный срок службы оборудования;
• Простота эксплуатации. Теплообменники позволяют легко регулировать температуру воды в системе ГВС, что особенно важно при изменении нагрузки;
• Гибкость обслуживания. Теплообменники можно очищать как при помощи разборной, так проводить и безразборную чистку, что упрощает техническое обслуживание и продлевает период эксплуатации.

Заключение

Теплообменники для ГВС являются важным элементом систем отопления и горячего водоснабжения, обеспечивая эффективный нагрев воды для бытовых нужд. Правильный выбор оборудования, грамотное проектирование и монтаж позволяют создать надежную и экономичную систему, которая будет служить долгие годы.Ридан предлагает широкий типоразмерный ряд теплообменников, разработанных с учетом современных требований и стандартов. Наши специалисты готовы помочь с подбором оборудования и предоставить техническую поддержку на всех этапах проекта.

Для получения дополнительной информации воспользуйтесь формой обратной связи. Мы всегда готовы предложить решения, которые обеспечат комфорт и надежность Ваших систем!
