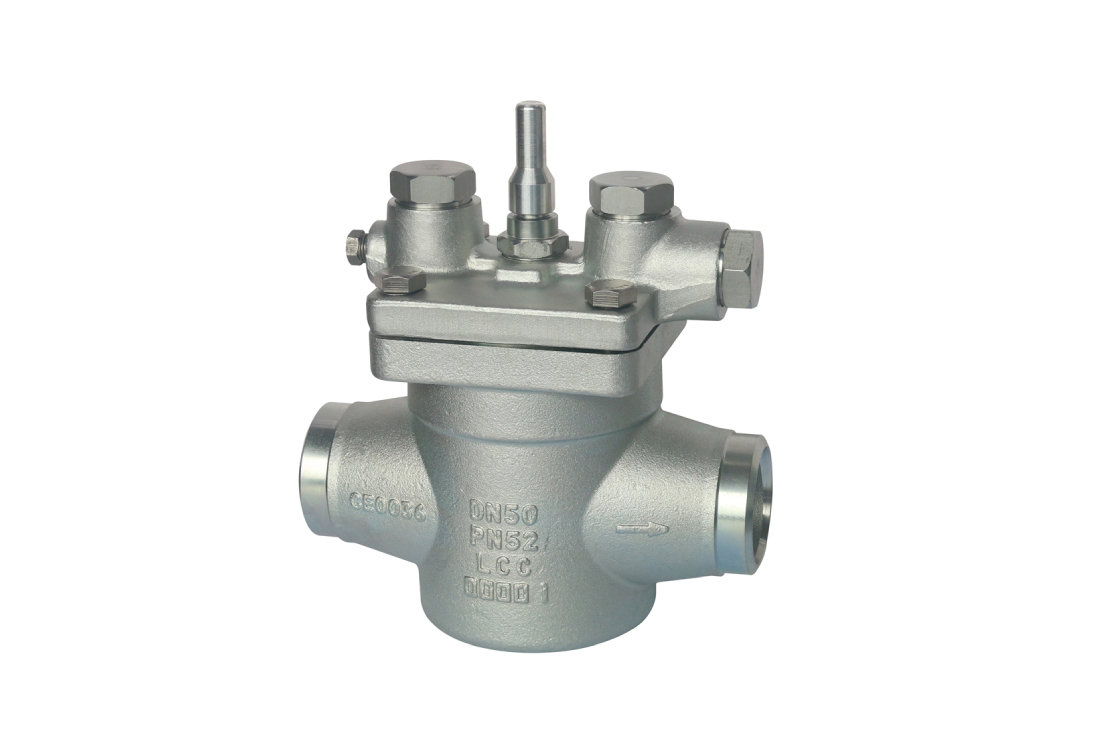

ICS-R — клапаны с пилотным управлением Ридан

Клапаны ICS-R, в зависимости от установленных в него пилотов, могут выполнять функцию электромагнитных клапанов, регуляторов давления и температуры. Применяются на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода.

Основные параметры:

  • Рабочая среда: R 717 (амииак), R744 (диоксид углерода),  ГХФУ и ГФУ хладагенты;
  • Типоразмер: DN 20 - DN 125;
  • Корпус из низкотемпературной стали;
  • Функция ручного открытия;
  • Имеется штуцер для подключения манометра, замеряющего давление на входе клапана;
  • Тефлоновое уплотнение седла запорного органа обеспечивает высокую герметичность клапана;
  • В комплект поставки входят три заглушки.
Бренд: Ридан

Товары серии

Цена
Вес, кг
Название и артикул
Температура рабочей среды, °С Тип присоединения Максимальное рабочее давление (PN), бар изб.

Ридан 027B3020R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 20 D (3/4") — под сварку встык

-50 ... +120 20 D (3/4") - под сварку встык, EN 10220 52
49 053.02 Регулярные поставки

Ридан 027B3025R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 25 D (1") — под сварку встык

-50 ... +120 25 D (1") - под сварку встык, EN 10220 52
62 067.08 Регулярные поставки

Ридан 027B3032R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 32 D (1 1/4") — под сварку встык

-50 ... +120 32 D (1 1/4") - под сварку встык, EN 10220 52
80 086.56 Регулярные поставки

Ридан 027B3040R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 40 D (1 1/2") — под сварку встык

-50 ... +120 40 D (1 1/2") - под сварку встык, EN 10220 52
95 102.79 Регулярные поставки

Ридан 027B3050R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 50 D (2") — под сварку встык

-50 ... +120 50 D (2") - под сварку встык, EN 10220 52
105 113.61 Регулярные поставки

Ридан 027B3065R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 65 D (2 1/2") — под сварку встык

-50 ... +120 65 D (2 1/2") - под сварку встык, EN 10220 52
150 162.30 Регулярные поставки

Ридан 027B3080R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 80 D (3") — под сварку встык

-50 ... +120 80 D (3") - под сварку встык, EN 10220 52
199 215.32 Регулярные поставки

Ридан 027B3100R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 100 D (4") — под сварку встык

-50 ... +120 100 D (4") - под сварку встык, EN 10220 52
290 313.78 Регулярные поставки

Ридан 027B3125R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 125 D (5") — под сварку встык

-50 ... +120 125 D (5") - под сварку встык, EN 10220 52
405 438.21 Заказная позиция

Ридан 027B3150R — Клапан-регулятор давления ICS-R PN 52, тип присоединения 150 D (6") — под сварку встык

-50 ... +120 150 D (6") - под сварку встык, EN 10220 52
650 703.30 Заказная позиция
