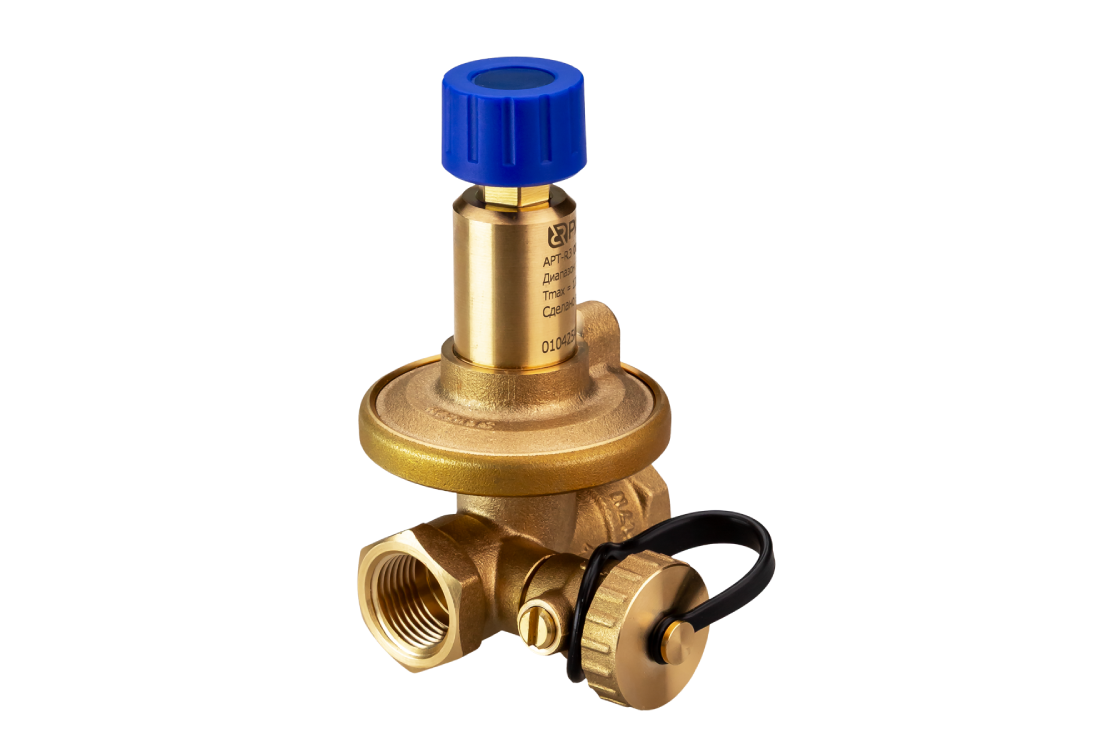

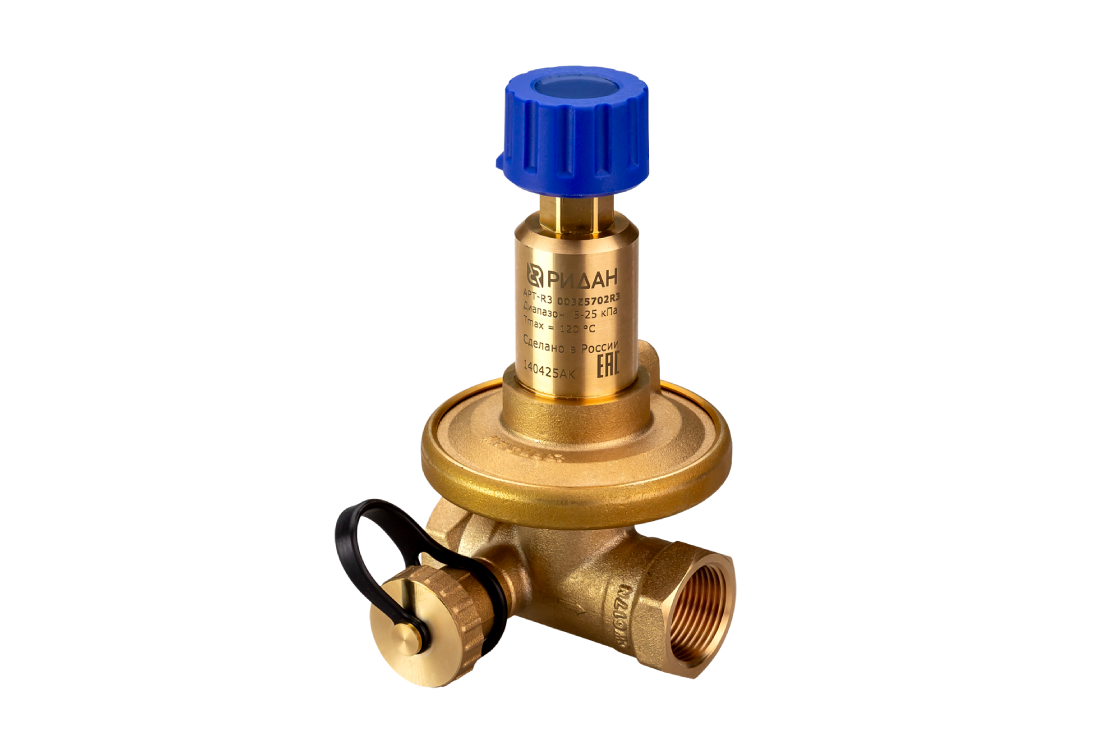

Регулятор перепада давления APT-R3 Ридан
- Артикул:003Z5701R3
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1/2
- Диапазон настроки ΔP, бар: 0,05 — 0,25
- Артикул:003Z5702R3
- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 3/4
- Диапазон настроки ΔP, бар: 0,05 — 0,25
- Артикул:003Z5703R3
- Номинальный диаметр (DN), мм: 25
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1
- Диапазон настроки ΔP, бар: 0,05 — 0,25
- Артикул:003Z5704R3
- Номинальный диаметр (DN), мм: 32
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1 1/4
- Диапазон настроки ΔP, бар: 0,05 — 0,25
- Артикул:003Z5705R3
- Номинальный диаметр (DN), мм: 40
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1 1/2
- Диапазон настроки ΔP, бар: 0,05 — 0,25
- Артикул:003Z5741R3
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1/2
- Диапазон настроки ΔP, бар: 0,2 — 0,4
- Артикул:003Z5742R3
- Номинальный диаметр (DN), мм: 20
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 3/4
- Диапазон настроки ΔP, бар: 0,2 — 0,4
- Артикул:003Z5743R3
- Номинальный диаметр (DN), мм: 25
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1
- Диапазон настроки ΔP, бар: 0,2 — 0,4
- Артикул:003Z5744R3
- Номинальный диаметр (DN), мм: 32
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1 1/4
- Диапазон настроки ΔP, бар: 0,2 — 0,4
- Артикул:003Z5745R3
- Номинальный диаметр (DN), мм: 40
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 1 1/2
- Диапазон настроки ΔP, бар: 0,2 — 0,4
- Артикул:003Z5706R3
- Номинальный диаметр (DN), мм: 50
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 2
- Диапазон настроки ΔP, бар: 0,05 — 0,25
- Артикул:003Z5746R3
- Номинальный диаметр (DN), мм: 50
- Номинальное давление (PN), бар: 16
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: G 2
- Диапазон настроки ΔP, бар: 0,2 — 0,4
Документация
Подробная информация
Назначение изделия
Клапаны APT-R3 — регуляторы постоянства перепада давлений, предназначены для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
С использованием клапанов APT-R3 отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Сертификация
Соответствие клапанов балансировочных типа APT-R подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.
Описание и работа
Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру, в пространство над мембраной.

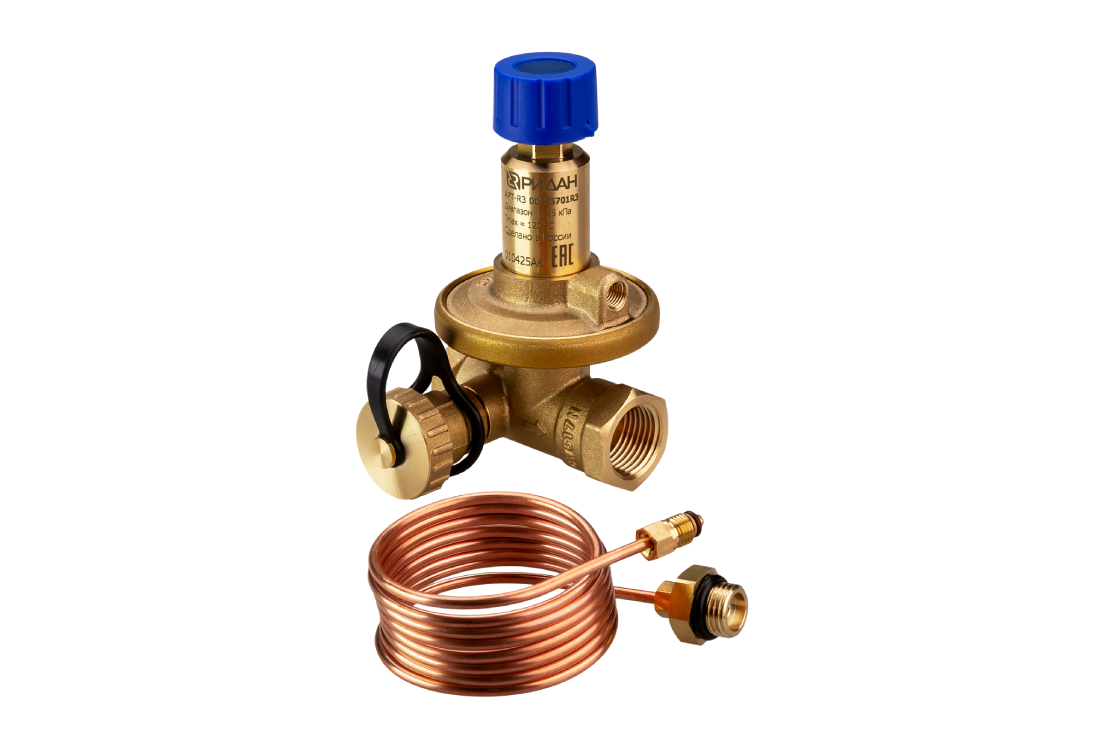

Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3.
Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3.
Клапан APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины.
Настройка производится вращением настроечного шпинделя, сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа). Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает.
Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапаны APT-R3 будут настроены на 0,25 бар (25 кПа) либо на 0,4 бар (40 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
После 20 оборотов шпиндель высвобождается. Чтобы вернуть шпиндель в рабочее положение, следует закручивать его шестигранником. При этом на шестигранник следует надавливать до тех пор, пока шпиндель снова не «сядет» на резьбу.
Область применения
Автоматический балансировочный клапан APT-R3 предназначен для систем отопления, тепло и холодоснабжения с переменным расходом для объектов различного назначения.
Совместимость
Автоматический балансировочный клапан APT-R3 применяется совместно с клапанами-партнерами MVT-R для стабилизации перепада давления и ограничения расхода теплоносителя на участках двухтрубных систем отопления, тепло- и холодоснабжения. Также успешно применяется в составе этажных узлов заводской готовности TDU.
Эффективность и экономия
Применение автоматического балансировочного клапана APT-R3 позволяет точно поддерживать перепад давления, что исключает перерасхода теплоносителя.
Использование по назначению
- Эксплуатационные ограничения:
- Максимальное рабочее давление: 16 бар
- Перепад давления на клапане: 10-150 кПа
- Максимальная температура теплоносителя: 120 °С
Корпус клапана APT-R3 не должен иметь видимых повреждений, запорная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапана должно совпадать с направлением стрелки нанесенной на корпус клапана APT-R3.
Если клапан APT-R3 не функционирует должным образом, необходимо проверить:
1. направление движения теплоносителя через клапан;
2. правильно ли присоединена импульсная трубка и открыта ли на ней имеющаяся запорная арматура;
З. открыт ли запорно-измерительный клапан на подающем трубопроводе.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие автоматического балансировочного клапана APT-R3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
Профессиональные инструменты для проектирования систем отопления
- Плагин DCAD (ДКАД) для AutoCAD (Автокад) и NanoCAD (НаноКад) — автоматизация проектирования инженерных систем
- База технической документации— каталоги, пособия и руководства, чертежи и BIM (ТИМ)-модели
Преимущества
Ключевые преимущества
- Удобство и простота монтажа
- Комплексный подход
- Высокая точность поддержания давления
- Сделано в России
Дополнительные преимущества для специалистов
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям.
