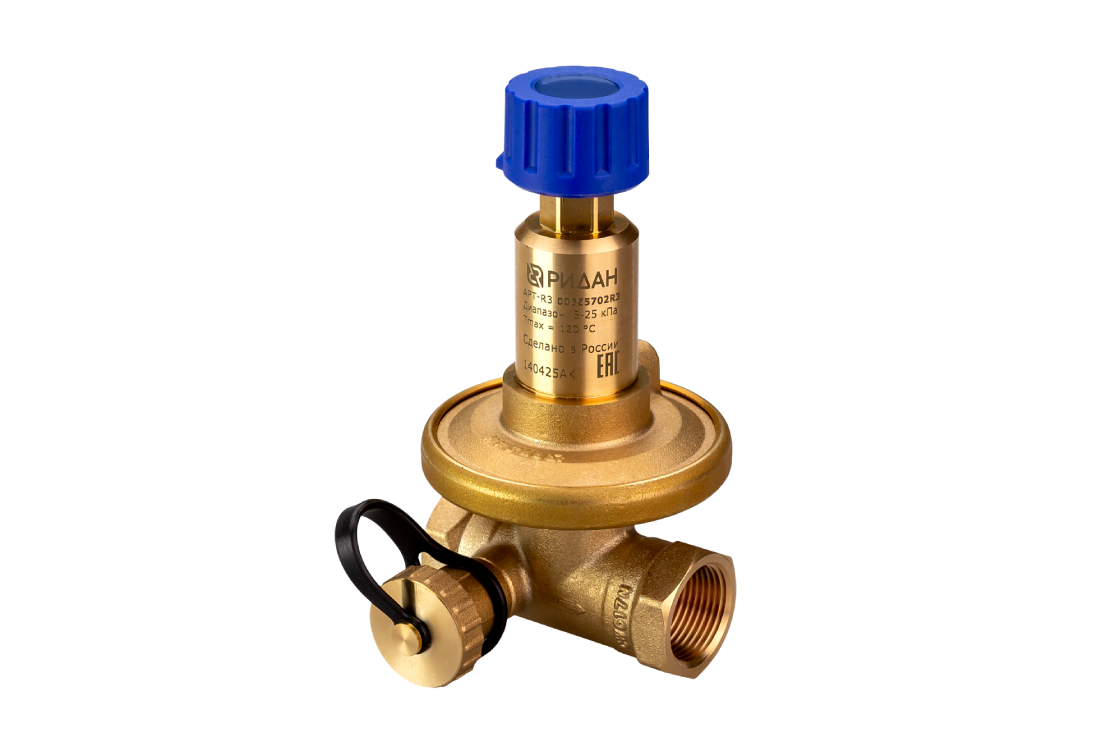

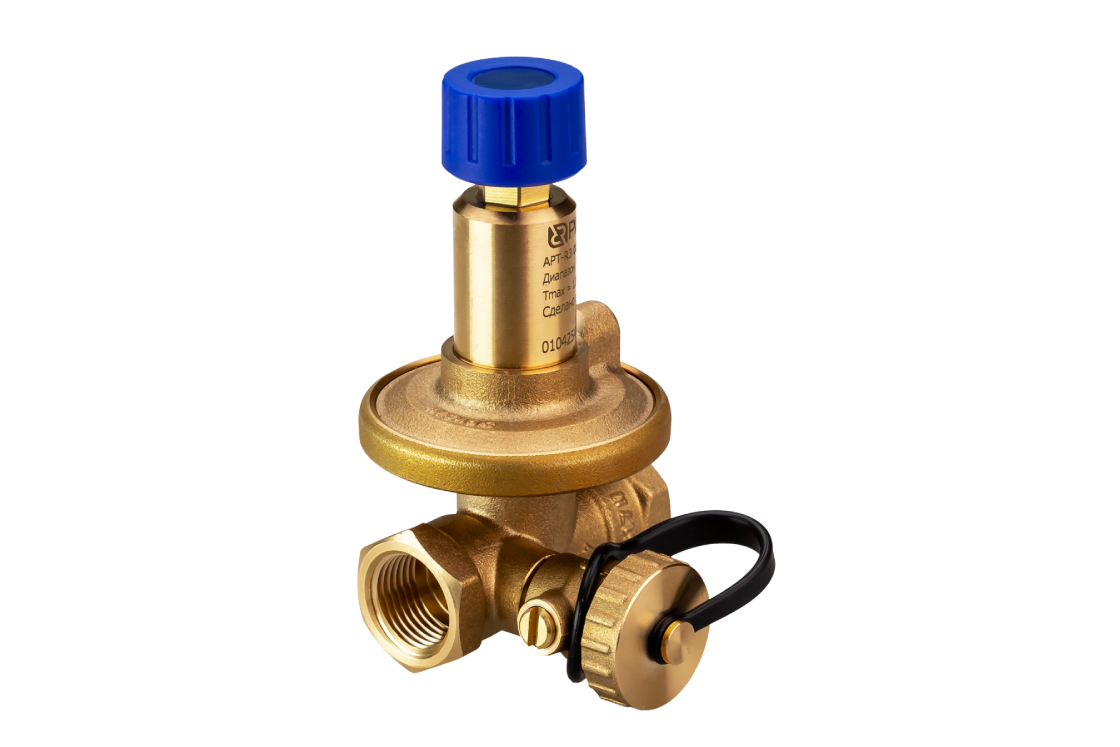

Ридан APT-R3 003Z5701R3 DN15 — Автоматический балансировочный клапан
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 1,5
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- G 1/2
- Диапазон настроки ΔP, бар
- 0,05 — 0,25
- Класс герметичности по ГОСТ 9544
- I
Обзор
Обзор- клапан APT-R3;
- импульсная трубка;
- адаптер для подключения APT-R3 к клапанам-партнерам с отверстием G1/4
- паспорт*;
- руководство по эксплуатации *.
- Импульсная трубка 1.2 м с кольцевыми уплотнениями, G 1/16 A 003L8152R3. (входит в комплект поставки).
- Сливной кран, G 3/4 A 003L8141R, 003L8141. (входит в комплект поставки)
- Рукоятка для осуществления функции перекрытия для клапанов APT-R3 DN15 003L8146R.
- Адаптер для подключения импульсной трубки в отверстия G 1/4 162L2667. (входит в комплект поставки).
- Общие указания
- Меры безопасности
- Подготовка к монтажу
- Монтаж и демонтаж
- Наладка и испытания
- Удобство и простота монтажа
- Комплексный подход
- Поддержание постоянного расхода
- Регулирующий клапан, не зависящий от перепада давлений
- Сделано в России
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям
- Плагин DCAD для AutoCAD и NanoCAD — автоматизация проектирования инженерных систем
- База технической документации — каталоги, пособия и руководства, чертежи и BIM-модели
Обзор кода 003Z5701R3
Комплектность
В комплект поставки входит:
*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода
соответствующего артикула/кода материала.
Список комплектующих и запасных частей
Указания по монтажу и наладке
Монтаж, наладку и техническое обслуживание клапана APT-R3 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода
Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по
эксплуатации системы.
Распаковать клапан APT-R3 из коробки, проверить комплектность оборудования на соответствие. Информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение регулировочного винта при помощи запорной рукоятки. Регулировочный винт должен вращаться от одного крайнего положения к другому.
Процесс подробно описан в инструкции, прилагаемой к клапану.
После монтажа и заполнения водой система отопления должна быть подвергнута гидравлическим испытаниям.
Максимальное испытательное давление - 24 бар.
При проведении гидравлических испытаний регулирующая мембрана автоматических балансировочных клапанов с двух сторон должна находиться под одинаковым статическим давлением.
Это означает, что к регулятору должна быть присоединена импульсная трубка и система заполнена водой в соответствии с вышеизложенными требованиями.
Если необходимо предусмотреть режим работы системы, при котором вода из магистрали сливается, но при этом остается в стояках под давлением, то импульсная трубка должна быть подключена после
запорной арматуры установленной на стояке, чтобы мембрана клапана APT-R3 осталась с обеих сторон под одинаковым давлением.
ВНИМАНИЕ! При невыполнении указанных требований мембранные элементы автоматических балансировочных клапанов APT-R3 могут выйти из строя!"
Текущий ремонт
За подробной информацией о ремонте обращайтесь в сервисный отдел АО ""Ридан"", тел. +7 495 792 57 57, e-mail: info@ridan.ru.
Транспортирование и хранение
Хранение осуществляется в соответствии при следующих условиях:
- температура хранения -30 до +70 °С, верхнее значение относительной влажности 80 % при 35 °С и более низких температурах, без конденсации влаги;
- место хранения: обогреваемые и (или) охлаждаемые помещения без непосредственного воздействия солнечных лучей, осадков, ветра, песка и пыли, отсутствие или незначительное воздействие конденсации.
Транспортирование осуществляется в упаковке фирмы-изготовителя при температуре от -30 до +70 °С. Условия транспортирования «С» в соответствии с ГОСТ Р 51908-2002.
Обзор серии APT-R3
Назначение изделия
Клапаны APT-R3 — регуляторы постоянства перепада давлений, предназначены для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
С использованием клапанов APT-R3 отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Сертификация
Соответствие клапанов балансировочных типа APT-R подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.
Описание и работа
Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру, в пространство над мембраной.
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3.
Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3.
Клапан APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины.
Настройка производится вращением настроечного шпинделя, сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа). Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает.
Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапаны APT-R3 будут настроены на 0,25 бар (25 кПа) либо на 0,4 бар (40 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
После 20 оборотов шпиндель высвобождается. Чтобы вернуть шпиндель в рабочее положение, следует закручивать его шестигранником. При этом на шестигранник следует надавливать до тех пор, пока шпиндель снова не «сядет» на резьбу.
Область применения
Автоматический балансировочный клапан APT-R3 предназначен для систем отопления, тепло и холодоснабжения с переменным расходом для объектов различного назначения.
Совместимость
Комбинированные балансировочные клапаны серии AQT-R3 совместимы с приводами TWA-QR и AME 110 NLXR. Используются в однотрубных системах отопления. Клапаны серии могут использоваться как отдельно, так и в составе узлов регулирования АУУ-AQT.
Ключевые преимущества
Дополнительные преимущества для специалистов
Эффективность и экономия
Применение автоматического балансировочного клапана APT-R3 позволяет точно поддерживать перепад давления, что исключает перерасхода теплоносителя.
Использование по назначению
Эксплуатационные ограничения включают в себя:
- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане макс. 400 кПа.
- Максимальная температура теплоносителя 120 °С.
Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки, нанесенной на корпус.
Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие автоматического балансировочного клапана APT-R3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
Профессиональные инструменты для проектирования систем отопления:
Документы
Все документыВопросы по товару
Есть ли в APT-R3 и APT-R возможность перекрытия потока. Сможет ли и тот и другой заменить запорный шаровый кран на обратном трубопроводе коллектора?
Посмотреть ответПрошу подобрать: APT-86-20\16; Kv=5.0 m3, "APКОН"
Посмотреть ответКлиент просит предоставить ему гигиенический сертификат на Регулятор перепада давления APT-R и Ручной балансировочный клапан MVT-R
Посмотреть ответ- Номинальный диаметр (DN), мм
- 15
- Масса, кг, не более
- 0,76
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 1,5
- Конус клапана
- Латунь
- Корпус
- Латунь
- a
- Rp 1/2
- Климатическое исполнение
- УХЛ4
- L, мм
- 65
- Пружина клапана
- Н. Сталь
- Мембрана и уплотнения
- EPDM
- Температура рабочей среды, °С
- 120
- Пропускная способность Kvs, м³/ч
- 1,6
- Тип присоединения к трубопроводу
- Внутренняя резьба
- H2, мм
- 15
- D2, мм
- 61
- Диапазон настроки ΔP, бар
- 0,05 — 0,25
- Рабочая среда
- Вода и водные растворы гликоля до 50%
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- G 1/2
- H₁, мм
- 102
- S
- 27
- с
- G 3/4
- Класс герметичности по ГОСТ 9544
- I

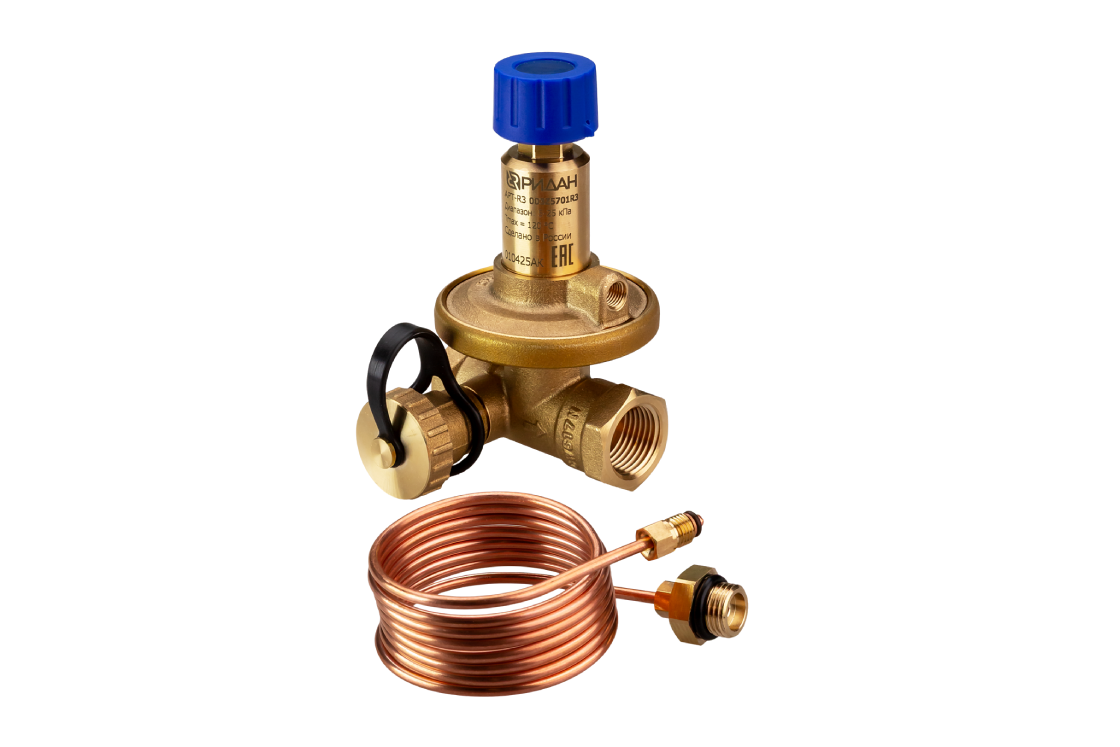

- клапан APT-R3;
- импульсная трубка;
- адаптер для подключения APT-R3 к клапанам-партнерам с отверстием G1/4
- паспорт*;
- руководство по эксплуатации *.
- Импульсная трубка 1.2 м с кольцевыми уплотнениями, G 1/16 A 003L8152R3. (входит в комплект поставки).
- Сливной кран, G 3/4 A 003L8141R, 003L8141. (входит в комплект поставки)
- Рукоятка для осуществления функции перекрытия для клапанов APT-R3 DN15 003L8146R.
- Адаптер для подключения импульсной трубки в отверстия G 1/4 162L2667. (входит в комплект поставки).
- Общие указания
- Меры безопасности
- Подготовка к монтажу
- Монтаж и демонтаж
- Наладка и испытания
- Удобство и простота монтажа
- Комплексный подход
- Поддержание постоянного расхода
- Регулирующий клапан, не зависящий от перепада давлений
- Сделано в России
- Доступность запасных частей и комплектующих
- Экспертная техническая поддержка от производителя
- Высокая надежность благодаря качественному входному и выходному контролям
- Плагин DCAD для AutoCAD и NanoCAD — автоматизация проектирования инженерных систем
- База технической документации — каталоги, пособия и руководства, чертежи и BIM-модели
Обзор кода 003Z5701R3
Комплектность
В комплект поставки входит:
*предоставляется в электронном виде, размещена на https://ridan.ru/, доступная по ссылке путем ввода
соответствующего артикула/кода материала.
Список комплектующих и запасных частей
Указания по монтажу и наладке
Монтаж, наладку и техническое обслуживание клапана APT-R3 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода
Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по
эксплуатации системы.
Распаковать клапан APT-R3 из коробки, проверить комплектность оборудования на соответствие. Информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение регулировочного винта при помощи запорной рукоятки. Регулировочный винт должен вращаться от одного крайнего положения к другому.
Процесс подробно описан в инструкции, прилагаемой к клапану.
После монтажа и заполнения водой система отопления должна быть подвергнута гидравлическим испытаниям.
Максимальное испытательное давление - 24 бар.
При проведении гидравлических испытаний регулирующая мембрана автоматических балансировочных клапанов с двух сторон должна находиться под одинаковым статическим давлением.
Это означает, что к регулятору должна быть присоединена импульсная трубка и система заполнена водой в соответствии с вышеизложенными требованиями.
Если необходимо предусмотреть режим работы системы, при котором вода из магистрали сливается, но при этом остается в стояках под давлением, то импульсная трубка должна быть подключена после
запорной арматуры установленной на стояке, чтобы мембрана клапана APT-R3 осталась с обеих сторон под одинаковым давлением.
ВНИМАНИЕ! При невыполнении указанных требований мембранные элементы автоматических балансировочных клапанов APT-R3 могут выйти из строя!"
Текущий ремонт
За подробной информацией о ремонте обращайтесь в сервисный отдел АО ""Ридан"", тел. +7 495 792 57 57, e-mail: info@ridan.ru.
Транспортирование и хранение
Хранение осуществляется в соответствии при следующих условиях:
- температура хранения -30 до +70 °С, верхнее значение относительной влажности 80 % при 35 °С и более низких температурах, без конденсации влаги;
- место хранения: обогреваемые и (или) охлаждаемые помещения без непосредственного воздействия солнечных лучей, осадков, ветра, песка и пыли, отсутствие или незначительное воздействие конденсации.
Транспортирование осуществляется в упаковке фирмы-изготовителя при температуре от -30 до +70 °С. Условия транспортирования «С» в соответствии с ГОСТ Р 51908-2002.
Обзор серии APT-R3
Назначение изделия
Клапаны APT-R3 — регуляторы постоянства перепада давлений, предназначены для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
С использованием клапанов APT-R3 отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Сертификация
Соответствие клапанов балансировочных типа APT-R подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.
Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА05.В.57547/24, срок действия с 01.07.2024 по 30.06.2029.
Описание и работа
Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру, в пространство над мембраной.
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3.
Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3.
Клапан APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины.
Настройка производится вращением настроечного шпинделя, сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа). Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает.
Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапаны APT-R3 будут настроены на 0,25 бар (25 кПа) либо на 0,4 бар (40 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
После 20 оборотов шпиндель высвобождается. Чтобы вернуть шпиндель в рабочее положение, следует закручивать его шестигранником. При этом на шестигранник следует надавливать до тех пор, пока шпиндель снова не «сядет» на резьбу.
Область применения
Автоматический балансировочный клапан APT-R3 предназначен для систем отопления, тепло и холодоснабжения с переменным расходом для объектов различного назначения.
Совместимость
Комбинированные балансировочные клапаны серии AQT-R3 совместимы с приводами TWA-QR и AME 110 NLXR. Используются в однотрубных системах отопления. Клапаны серии могут использоваться как отдельно, так и в составе узлов регулирования АУУ-AQT.
Ключевые преимущества
Дополнительные преимущества для специалистов
Эффективность и экономия
Применение автоматического балансировочного клапана APT-R3 позволяет точно поддерживать перепад давления, что исключает перерасхода теплоносителя.
Использование по назначению
Эксплуатационные ограничения включают в себя:
- Максимальное рабочее давление 16 бар.
- Перепад давлений на клапане макс. 400 кПа.
- Максимальная температура теплоносителя 120 °С.
Корпус клапана не должен иметь видимых повреждений, настроечная рукоятка должна свободно вращаться от одного крайнего положения до другого. При монтаже направление движения теплоносителя через клапан должно совпадать с направлением стрелки, нанесенной на корпус.
Процесс изменения настройки изделия описан в указаниях по монтажу и наладке.
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие автоматического балансировочного клапана APT-R3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 10 лет с даты продажи, указанной в транспортных документах.
Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
Профессиональные инструменты для проектирования систем отопления:
Вопросы о товарах серии
Есть ли в APT-R3 и APT-R возможность перекрытия потока. Сможет ли и тот и другой заменить запорный шаровый кран на обратном трубопроводе коллектора?
Посмотреть ответПрошу подобрать: APT-86-20\16; Kv=5.0 m3, "APКОН"
Посмотреть ответКлиент просит предоставить ему гигиенический сертификат на Регулятор перепада давления APT-R и Ручной балансировочный клапан MVT-R
Посмотреть ответТовары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Максимально допустимый перепад давлений, бар | Резьба штуцеров для присоединения к трубопроводу, дюймы | Диапазон настроки ΔP, бар | Класс герметичности по ГОСТ 9544 | ||
|---|---|---|---|---|---|---|---|---|
Ридан APT-R3 003Z5701R3 DN15 — Автоматический балансировочный клапан | 15 | 16 | 1,5 | G 1/2 | 0,05 — 0,25 | I | ||
₽ 21 731.55 Входит в складскую программу | ||||||||
Ридан 003Z5702R3 — Автоматический балансировочный клапан APT-R3 DN20 | 20 | 16 | 1,5 | G 3/4 | 0,05 — 0,25 | I | ||
₽ 23 923.45 Входит в складскую программу | ||||||||
Ридан 003Z5703R3 — Автоматический балансировочный клапан APT-R3 DN25 | 25 | 16 | 1,5 | G 1 | 0,05 — 0,25 | I | ||
₽ 29 809.15 Регулярные поставки | ||||||||
Ридан 003Z5704R3 — Автоматический балансировочный клапан APT-R3 DN32 | 32 | 16 | 1,5 | G 1 1/4 | 0,05 — 0,25 | I | ||
₽ 35 078.45 Регулярные поставки | ||||||||
Ридан 003Z5705R3 — Автоматический балансировочный клапан APT-R3 DN40 | 40 | 16 | 1,5 | G 1 1/2 | 0,05 — 0,25 | I | ||
₽ 40 435.15 Регулярные поставки | ||||||||
Ридан 003Z5741R3 — Автоматический балансировочный клапан APT-R3 DN15, 20-40 кПа | 15 | 16 | 1,5 | G 1/2 | 0,2 — 0,4 | I | ||
₽ 23 905.05 Регулярные поставки | ||||||||
Ридан 003Z5742R3 — Автоматический балансировочный клапан APT-R3 DN20, 20-40 кПа | 20 | 16 | 1,5 | G 3/4 | 0,2 — 0,4 | I | ||
₽ 26 315.45 Регулярные поставки | ||||||||
Ридан 003Z5743R3 — Автоматический балансировочный клапан APT-R3 DN25, 20-40 кПа | 25 | 16 | 1,5 | G 1 | 0,2 — 0,4 | I | ||
₽ 32 789.95 Регулярные поставки | ||||||||
Ридан 003Z5744R3 — Автоматический балансировочный клапан APT-R3 DN32, 20-40 кПа | 32 | 16 | 1,5 | G 1 1/4 | 0,2 — 0,4 | I | ||
₽ 38 585.95 Заказная позиция | ||||||||
Ридан 003Z5745R3 — Автоматический балансировочный клапан APT-R3 DN40, 20-40 кПа | 40 | 16 | 1,5 | G 1 1/2 | 0,2 — 0,4 | I | ||
₽ 44 478.55 Заказная позиция | ||||||||
