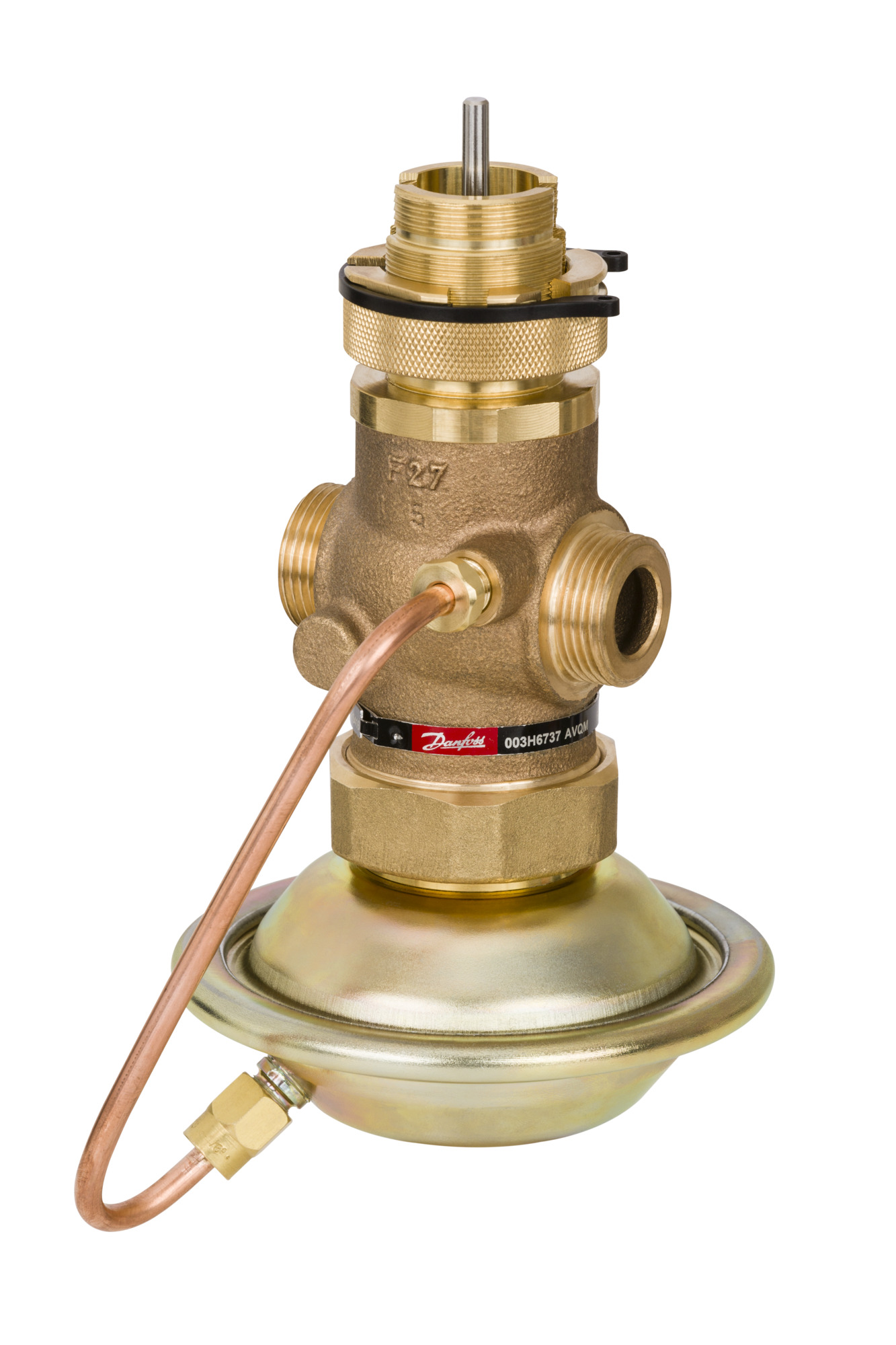

Комбинир. регулятор расхода AVQM DN 15
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемся
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- 2–150
- Максимально допустимый перепад давлений, бар
- 12
- Пропускная способность Kvs, м³/ч
- 2,5
Документы
Все документыВопросы по товару
Прошу подобрать аналог Danfoss Регулятор расхода комбинированный AVQM DN 40
Посмотреть ответ- PH среды
- Мин. 7 , Макс 10
- Уплотнение регулирующего блока
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- n
- 4
- k, мм
- 65
- Размер гайки под ключ SW, мм
- 32
- Динамический диапазон регулирования
- > 1 : 30
- H*, мм
- 277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
- R, дюймы
- ½(Наружная коническая трубная резьба по EN 10266-1)
- Номинальный диаметр (DN), мм
- 15
- Масса, кг, не более
- 1,9
- Номинальное давление (PN), бар
- 16
- Ход штока, мм
- 5
- Максимально допустимый перепад давлений, бар
- 12
- H, мм
- 97
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- L, мм
- 73
- D, мм
- 21
- Коэффициент начала кавитации
- ≥ 0,6
- Температура рабочей среды, °С
- 2–150
- Пропускная способность Kvs, м³/ч
- 2,5
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1,
- Седло
- Нержавеющая сталь, мат. № 1.4571
- D2, мм
- 14
- H2, мм
- 73
- Герметичность затвора (объем протечки / класс герметичности)
- ≤ 0,02
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Уплотнение
- Металлическое
- Характеристика регулирования
- Логарифмическая
- Максимальный расход, м^3/ч
- 1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
- Вид привода или регулирующего блока
- AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
- L2, мм
- 133
- L3, мм
- 139
- Площадь регулирующей диафрагмы регулирующего блока, см2
- 39
- Условное давление регулирующего блока, бар
- 16
- Мин. перепад давлений на клапане ΔР, бар
- минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
- L₁, мм
- 130(Фланцы, Ру 25, по ЕN 1092-2.)
- Система разгрузки по давлению
- Пистон
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 0,07 ÷ 1,4
- Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар
- 0,2
Вопросы о товарах серии
Прошу подобрать аналог Danfoss Регулятор расхода комбинированный AVQM DN 40
Посмотреть ответТовары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
Комбинир. регулятор расхода AVQM DN 15 | 15 | 16 | 2–150 | 12 | 0,4 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 16 | 2–150 | 12 | 1 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 16 | 2–150 | 12 | 1,6 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 16 | 2–150 | 12 | 2,5 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 16 | 2–150 | 12 | 4 | |||
Комбинир. регулятор расхода AVQM DN 20 | 20 | 16 | 2–150 | 12 | 6,3 | |||
Комбинир. регулятор расхода AVQM DN 25 | 25 | 16 | 2–150 | 12 | 8 | |||
Комбинир. регулятор расхода AVQM DN 32 | 32 | 16 | 2–150 | 12 | 10 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 25 | 2–150 | 20 | 0,4 | |||
Комб. р-рAVQM PN25 15/1//0,2/резьб. | 15 | 25 | 2–150 | 20 | 1 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 25 | 2–150 | 20 | 1,6 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 25 | 2–150 | 20 | 2,5 | |||
Комбинир. регулятор расхода AVQM DN 15 | 15 | 25 | 2–150 | 20 | 4 | |||
Комбинир. регулятор расхода AVQM DN 20 | 20 | 25 | 2–150 | 20 | 6,3 | |||
Комбинир. регулятор расхода AVQM DN 32 | 32 | 25 | 2–150 | 16 | 12,5 | |||
Комбинир. регулятор расхода AVQM DN 40 | 40 | 25 | 2–150 | 16 | 16 | |||
Комбинир. регулятор расхода AVQM DN 50 | 50 | 25 | 2–150 | 16 | 20 | |||
Комбинир. регулятор расхода AVQM DN 40 | 40 | 25 | 2–150 | 16 | 20 | |||
Комбинир. регулятор расхода AVQM DN 50 | 50 | 25 | 2–150 | 16 | 25 | |||
Комбинир. регулятор расхода AVQM DN 25 | 25 | 25 | 2–150 | 20 | 8 | |||
