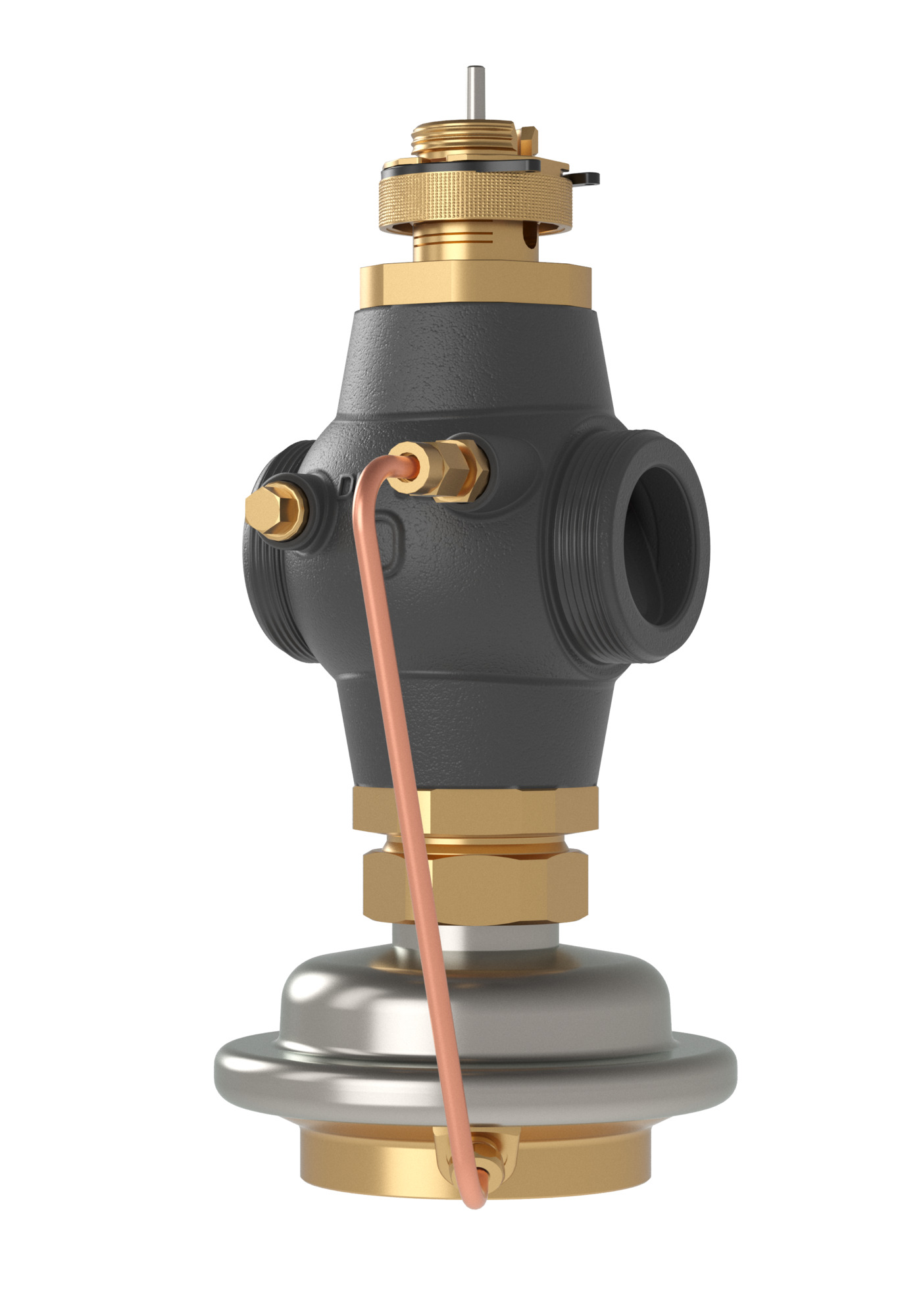

Комбинир. регулятор расхода AVQM DN 40
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемся
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 40
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- 2–150
- Максимально допустимый перепад давлений, бар
- 16
- Пропускная способность Kvs, м³/ч
- 16
Документы
Все документыВопросы по товару
Прошу подобрать аналог Danfoss Регулятор расхода комбинированный AVQM DN 40
Посмотреть ответ- Номинальный диаметр (DN), мм
- 40
- Номинальное давление (PN), бар
- 25
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- L3, мм
- L, мм
- 105
- Ход штока, мм
- 10
- Масса, кг, не более
- 5,9
- Рабочая среда
- Вода или 30% водный раствор гликоля
- PH среды
- Мин. 7 , Макс 10
- Уплотнение регулирующего блока
- EPDM
- Температура рабочей среды, °С
- 2–150
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Корпус
- Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
- n
- k, мм
- D, мм
- D2, мм
- Размер гайки под ключ SW, мм
- Максимально допустимый перепад давлений, бар
- 16
- H2, мм
- 105
- Уплотнение
- EPDM
- Характеристика регулирования
- Логарифмическая
- Динамический диапазон регулирования
- > 1 : 30
- Вид привода или регулирующего блока
- AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
- Площадь регулирующей диафрагмы регулирующего блока, см2
- 54
- Условное давление регулирующего блока, бар
- 25
- L2, мм
- H, мм
- 150
- Система разгрузки по давлению
- Пропускная способность Kvs, м³/ч
- 16
- Коэффициент начала кавитации
- ≥ 0,5
- Герметичность затвора (объем протечки / класс герметичности)
- ≤ 0,05
- R, дюймы
- Мин. перепад давлений на клапане ΔР, бар
- минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
- Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар
- 0,2
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- H*, мм
- L₁, мм
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 0,8 ÷ 10
- Максимальный расход, м^3/ч
- 12 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Вопросы о товарах серии
Прошу подобрать аналог Danfoss Регулятор расхода комбинированный AVQM DN 40
Посмотреть ответТовары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 16 | 2–150 | 12 | 0,4 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 16 | 2–150 | 12 | 1 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 16 | 2–150 | 12 | 1,6 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 16 | 2–150 | 12 | 2,5 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 16 | 2–150 | 12 | 4 | |||
|
Комбинир. регулятор расхода AVQM DN 20 |
20 | 16 | 2–150 | 12 | 6,3 | |||
|
Комбинир. регулятор расхода AVQM DN 25 |
25 | 16 | 2–150 | 12 | 8 | |||
|
Комбинир. регулятор расхода AVQM DN 32 |
32 | 16 | 2–150 | 12 | 10 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 25 | 2–150 | 20 | 0,4 | |||
|
Комб. р-рAVQM PN25 15/1//0,2/резьб. |
15 | 25 | 2–150 | 20 | 1 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 25 | 2–150 | 20 | 1,6 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 25 | 2–150 | 20 | 2,5 | |||
|
Комбинир. регулятор расхода AVQM DN 15 |
15 | 25 | 2–150 | 20 | 4 | |||
|
Комбинир. регулятор расхода AVQM DN 20 |
20 | 25 | 2–150 | 20 | 6,3 | |||
|
Комбинир. регулятор расхода AVQM DN 32 |
32 | 25 | 2–150 | 16 | 12,5 | |||
|
Комбинир. регулятор расхода AVQM DN 40 |
40 | 25 | 2–150 | 16 | 16 | |||
|
Комбинир. регулятор расхода AVQM DN 50 |
50 | 25 | 2–150 | 16 | 20 | |||
|
Комбинир. регулятор расхода AVQM DN 40 |
40 | 25 | 2–150 | 16 | 20 | |||
|
Комбинир. регулятор расхода AVQM DN 50 |
50 | 25 | 2–150 | 16 | 25 | |||
|
Комбинир. регулятор расхода AVQM DN 25 |
25 | 25 | 2–150 | 20 | 8 | |||
