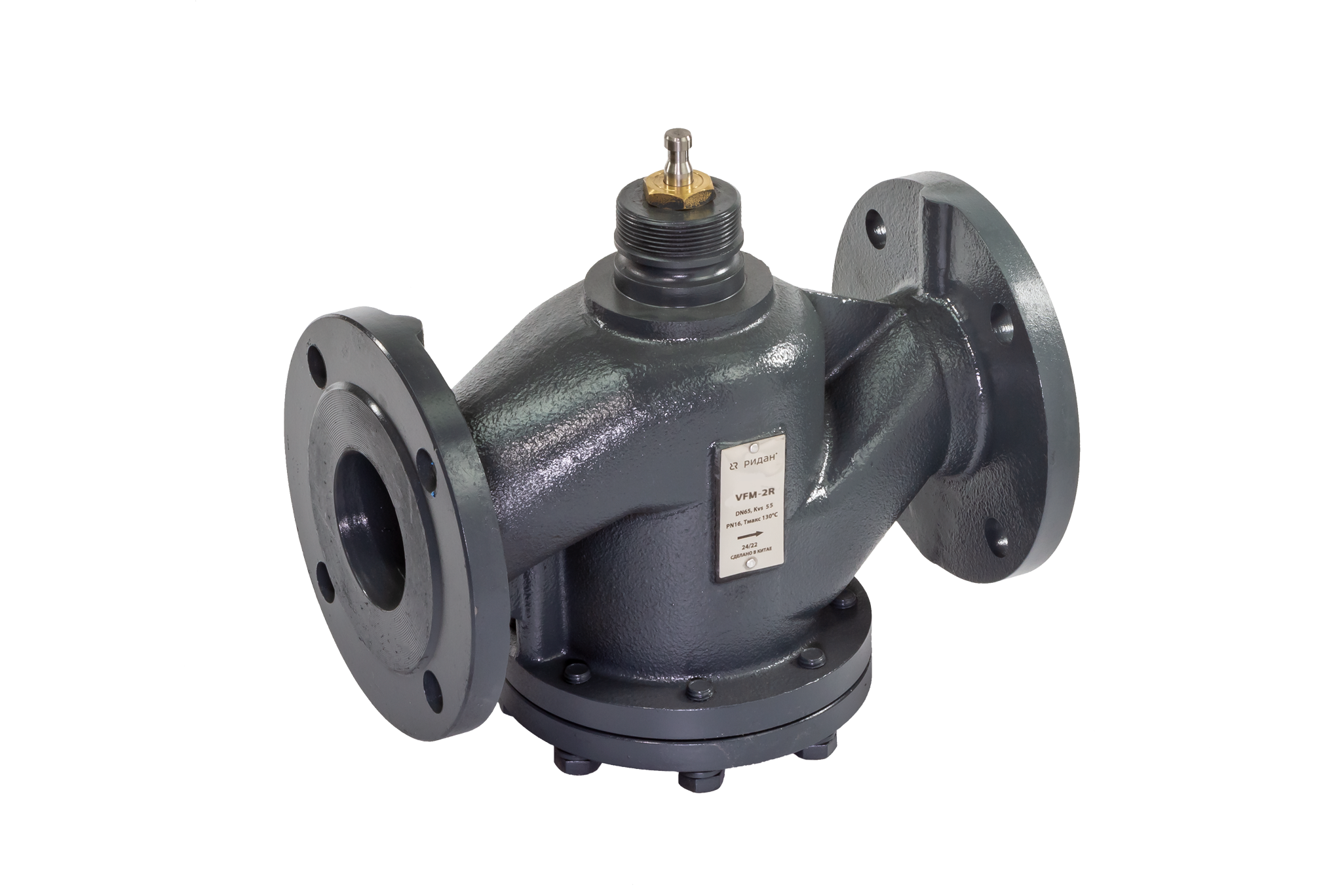

Документация Ридан 065B3500R — Клапан регулирующий фланцевый VFM-2R PN16, DN65, Kvs 55 м³/ч, Tmax 150 ℃, двухходовой, седельный
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 65
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
- Пропускная способность Kvs, м³/ч
- 55
- Максимально допустимый перепад давлений, бар
- преодолеваемый электроприводом при закрытии клапана:8 бар
Документы
Все документыВопросы по товару
Добрый день, подскажите Привод AMV-1800R-220, 082G3443R1 подойдет к VFM-2R ДУ65 Спасибо.
Посмотреть ответДобрый день. Уточните, какую смазку нужно использовать для смазки штока в клапане vfm -2r. При замене сальникового узла, в ремкомплект идёт несколько грамм смазки. Подскажите, пожалуйста, что это за смазка или какой аналог нужно использовать
Посмотреть ответПрошу Вас предоставить 3D модель клапана. На сайте отсутствует.
Посмотреть ответПрошу подобрать аналоги следующего оборудования: 1. Терморегулятор электронный Danfoss ECL Comfort 110 087B1262 2. Привод электрический Danfoss AMV 10 082G3001 220В
Посмотреть ответПодскажите пожалуйста решился вопрос о совместимости аналогового привода ARE-1000R арт. 082G6017R с клапанами VFM-2R Ду15-25? Или все остается по - прежнему: использовать клапан VF-2R или ставить привод с 3-х поз. сигналом?
Посмотреть ответПросьба подобрать оборудование: VFM-2R PN16 65/55 "Ридан Кланан регулирующий Ду65, Kv=55 AMV–1800R "Ридан" Редукторный электропривод 060-121766R, KPI 35R Реле давления
Посмотреть ответПодскажите, пожалуйста, как происходит регулирование температуры, если регулирующий клапан, установлен на обратном трубопроводе, если на подающем мне понятно, он закрывается, подаётся меньше расхода в теплообменник, а когда на обратном трубопроводе установлен, как происходит регулирование?
Подскажите пожалуйста Клапаны Ридан VFM-2R (Ду 15-50) совместимы приводами Данфосс AMV(E) 10 и AMV(E) 13 (DN = 15–25 мм), AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153?
Посмотреть ответ1) 065B3050R+082G6012R+065Z0311R 2) 065B3500R+082G3442R2
Посмотреть ответ- n
- 4
- k, мм
- 145
- Динамический диапазон регулирования
- Более 50:1
- Номинальный диаметр (DN), мм
- 65
- Масса, кг, не более
- 15,4
- Номинальное давление (PN), бар
- 16
- H5, мм
- 77
- H, мм
- 206
- Максимально допустимый перепад давлений, бар
- преодолеваемый электроприводом при закрытии клапана:8 бар
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- L, мм
- 290
- D, мм
- 185
- Коэффициент начала кавитации
- 0,45
- Температура рабочей среды, °С
- -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
- Пропускная способность Kvs, м³/ч
- 55
- Тип присоединения к трубопроводу
- Фланцевое, PN=16 бар по стандарту EN 1092-2
- Седло
- Нержавеющая сталь
- Герметичность затвора (объем протечки / класс герметичности)
- 0,01%Kvs
- Рабочая среда
- вода или 50% водный раствор гликоля
- Уплотнение
- PTFE, FPM
- Шток
- Нержавеющая сталь
- Вид привода или регулирующего блока
- AMV(E)–1800R, AMV(E)–2000R SU/SD
- Запорный элемент (шар, диск, золотник)
- Нержавеющая сталь
- EAN (single-pack)
- 5702424650155
- h, mm
- 66
- H’, мм
- 547
- Ход шток, мм
- 20
Вопросы о товарах серии
Добрый день, подскажите Привод AMV-1800R-220, 082G3443R1 подойдет к VFM-2R ДУ65 Спасибо.
Посмотреть ответДобрый день. Уточните, какую смазку нужно использовать для смазки штока в клапане vfm -2r. При замене сальникового узла, в ремкомплект идёт несколько грамм смазки. Подскажите, пожалуйста, что это за смазка или какой аналог нужно использовать
Посмотреть ответПрошу Вас предоставить 3D модель клапана. На сайте отсутствует.
Посмотреть ответПрошу подобрать аналоги следующего оборудования: 1. Терморегулятор электронный Danfoss ECL Comfort 110 087B1262 2. Привод электрический Danfoss AMV 10 082G3001 220В
Посмотреть ответПодскажите пожалуйста решился вопрос о совместимости аналогового привода ARE-1000R арт. 082G6017R с клапанами VFM-2R Ду15-25? Или все остается по - прежнему: использовать клапан VF-2R или ставить привод с 3-х поз. сигналом?
Посмотреть ответПросьба подобрать оборудование: VFM-2R PN16 65/55 "Ридан Кланан регулирующий Ду65, Kv=55 AMV–1800R "Ридан" Редукторный электропривод 060-121766R, KPI 35R Реле давления
Посмотреть ответПодскажите, пожалуйста, как происходит регулирование температуры, если регулирующий клапан, установлен на обратном трубопроводе, если на подающем мне понятно, он закрывается, подаётся меньше расхода в теплообменник, а когда на обратном трубопроводе установлен, как происходит регулирование?
Подскажите пожалуйста Клапаны Ридан VFM-2R (Ду 15-50) совместимы приводами Данфосс AMV(E) 10 и AMV(E) 13 (DN = 15–25 мм), AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153?
Посмотреть ответ1) 065B3050R+082G6012R+065Z0311R 2) 065B3500R+082G3442R2
Посмотреть ответВидео
Экскурсия на линию производства регулирующего клапана VFM
26 мая 2026Регулирующий клапан VFM-2R Ридан
27 мая 2026Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Пропускная способность Kvs, м³/ч | Максимально допустимый перепад давлений, бар | |||
|---|---|---|---|---|---|---|---|---|
Ридан 065B3050R — Клапан регулирующий фланцевый VFM-2R, PN25 DN15, Kvs 0,25 м³/ч | 15 | 25 | 2-150 | 0,25 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 16 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3051R — Клапан регулирующий фланцевый VFM-2R PN25, DN15, Kvs 0,4 м³/ч | 15 | 25 | 2-150 | 0,4 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 17 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3052R — Клапан регулирующий фланцевый VFM-2R PN25, DN15, Kvs 0,63 м³/ч | 15 | 25 | 2-150 | 0,63 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 18 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3053R — Клапан регулирующий фланцевый VFM-2R PN25, DN15, Kvs 1,0 м³/ч | 15 | 25 | 2-150 | 1 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 19 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3054R — Клапан регулирующий фланцевый VFM-2R PN25, DN15, Kvs 1,6 м³/ч | 15 | 25 | 2-150 | 1,6 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 20 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3055R — Клапан регулирующий VFM-2R PN25, DN 15, Kvs 2,5 м³/ч | 15 | 25 | 2-150 | 2,5 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 21 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3056R — Клапан регулирующий VFM-2R PN25, DN15, Kvs 4 м³/ч | 15 | 25 | 2-150 | 4 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 22 | |||
₽ 50 357.35 Входит в складскую программу | ||||||||
Ридан 065B3057R — Клапан регулирующий VFM-2R PN25, DN20, Kvs 6,3 м³/ч | 20 | 25 | 2-150 | 6,3 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 23 | |||
₽ 54 654.90 Входит в складскую программу | ||||||||
Ридан 065B3058R — Клапан регулирующий фланцевый VFM-2R PN25, DN25, Kvs10 м³/ч | 25 | 25 | 2-150 | 10 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 24 | |||
₽ 55 183.90 Входит в складскую программу | ||||||||
Ридан 065B3059R — Клапан регулирующий фланцевый VFM-2R PN25, DN32, Kvs 16 м³/ч | 32 | 25 | 2-150 | 16 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 25 | |||
₽ 63 005.05 Входит в складскую программу | ||||||||
Ридан 065B3060R — Клапан регулирующий VFM-2R PN25, DN40, Kvs 25 м³/ч | 40 | 25 | 2-150 | 25 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 26 | |||
₽ 77 506.55 Входит в складскую программу | ||||||||
Ридан 065B3061R — Клапан регулирующий фланцевый VFM-2R PN25, DN50, Kvs 40 м³/ч | 50 | 25 | 2-150 | 40 | С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 27 | |||
₽ 94 763.45 Входит в складскую программу | ||||||||
Ридан 065B3500R — Клапан регулирующий фланцевый VFM-2R PN16, DN65, Kvs 55 м³/ч, Tmax 150 ℃, двухходовой, седельный | 65 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 55 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 165 141.15 Входит в складскую программу | ||||||||
Ридан 065B3501R — Клапан регулирующий фланцевый VFM-2R PN16, DN80, Kvs 100 м³/ч, Tmax 150 ℃, двухходовой, седельный | 80 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 100 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 197 087.00 Регулярные поставки | ||||||||
Ридан 065B3502R — Клапан регулирующий фланцевый VFM-2R PN16, DN100, Kvs 160 м³/ч, Tmax 150 ℃, двухходовой, седельный | 100 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 160 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 308 772.70 Регулярные поставки | ||||||||
Ридан 065B3503R — Клапан регулирующий фланцевый VFM-2R PN16, DN125, Kvs 250 м³/ч, Tmax 150 ℃, двухходовой, седельный | 125 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 250 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 340 264.30 Регулярные поставки | ||||||||
Ридан 065B3504R — Клапан регулирующий фланцевый VFM-2R PN16, DN150, Kvs320, Tmax 150 ℃, двухходовой, седельный | 150 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 320 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 353 096.00 Регулярные поставки | ||||||||
Ридан 065B3505R — Клапан регулирующий VFM-2R PN16, DN200, Kvs 450 м³/ч, Tmax 150 ℃, двухходовой, седельный | 200 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 450 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 1 513 375.85 Заказная позиция | ||||||||
Ридан 065B3506R — Клапан регулирующий фланцевый VFM-2R PN16, DN250, Kvs 630 м³/ч, Tmax 150 ℃, двухходовой, седельный | 250 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 630 | преодолеваемый электроприводом при закрытии клапана:10 (6) бар | |||
₽ 2 007 029.45 Заказная позиция | ||||||||
Ридан 065B3507R — Клапан регулирующий фланцевый VFM-2R PN16, DN300, Kvs 990 м³/ч, Tmax 150 ℃, двухходовой, седельный | 300 | 16 | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 990 | преодолеваемый электроприводом при закрытии клапана:8 бар | |||
₽ 2 508 787.10 Заказная позиция | ||||||||
Ридан 065B3508R — Клапан регулирующий фланцевый VFM-2R PN16, DN400, Kvs 1960 м³/ч, Tmax 150 ℃, двухходовой, седельный | 400 | 16 | -5 …160°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 1960 | преодолеваемый электроприводом при закрытии клапана:6 бар | |||
₽ 2 919 276.15 Заказная позиция | ||||||||
Ридан 065B3509R — Клапан регулирующий фланцевый VFM-2R PN16, DN350, Kvs 1300 м³/ч, Tmax 150 ℃, двухходовой, седельный | 350 | 16 | -5 …160°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока | 1300 | преодолеваемый электроприводом при закрытии клапана:6 бар | |||
₽ 2 714 024.15 Заказная позиция | ||||||||
