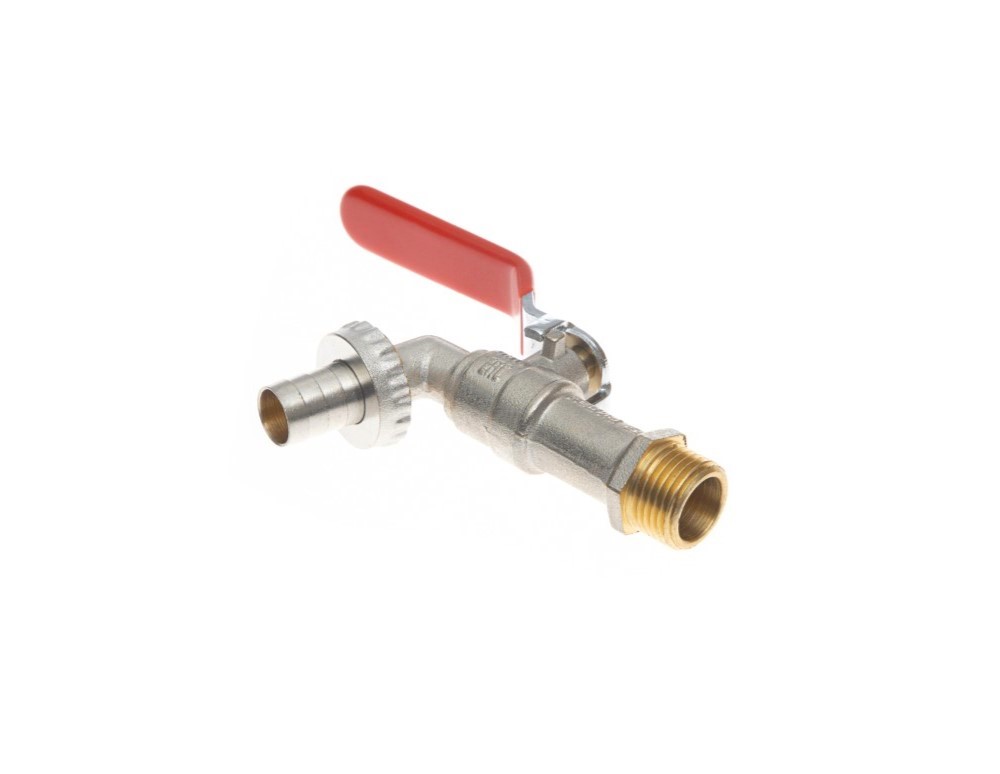

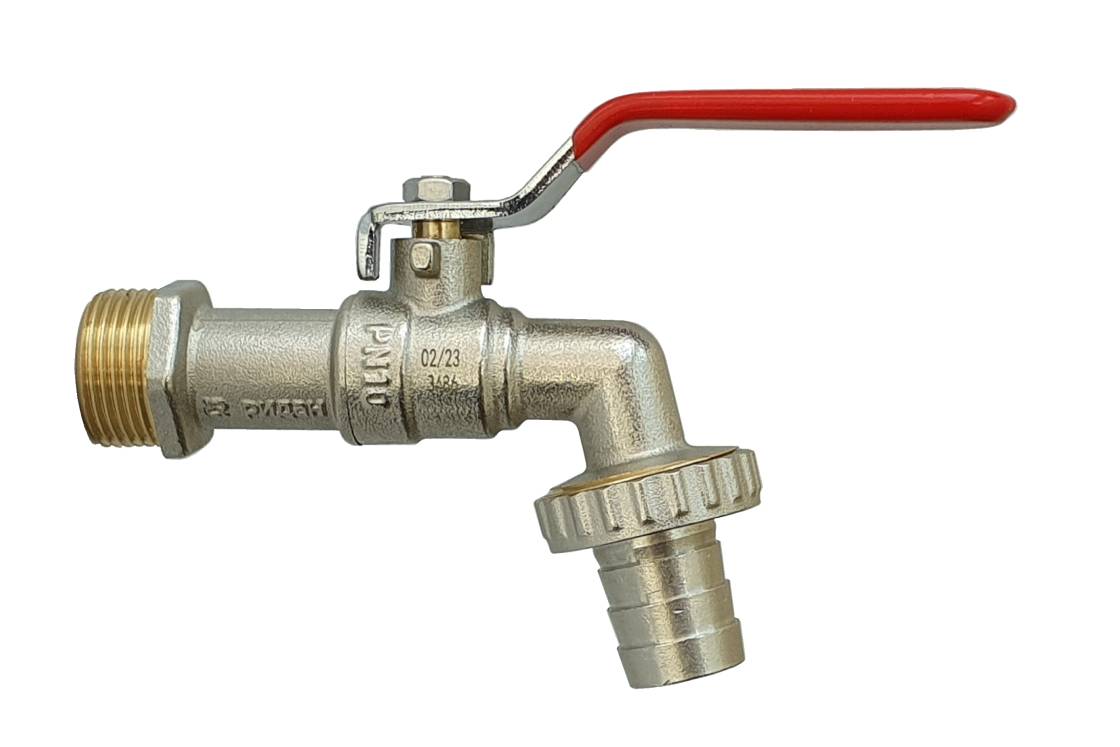

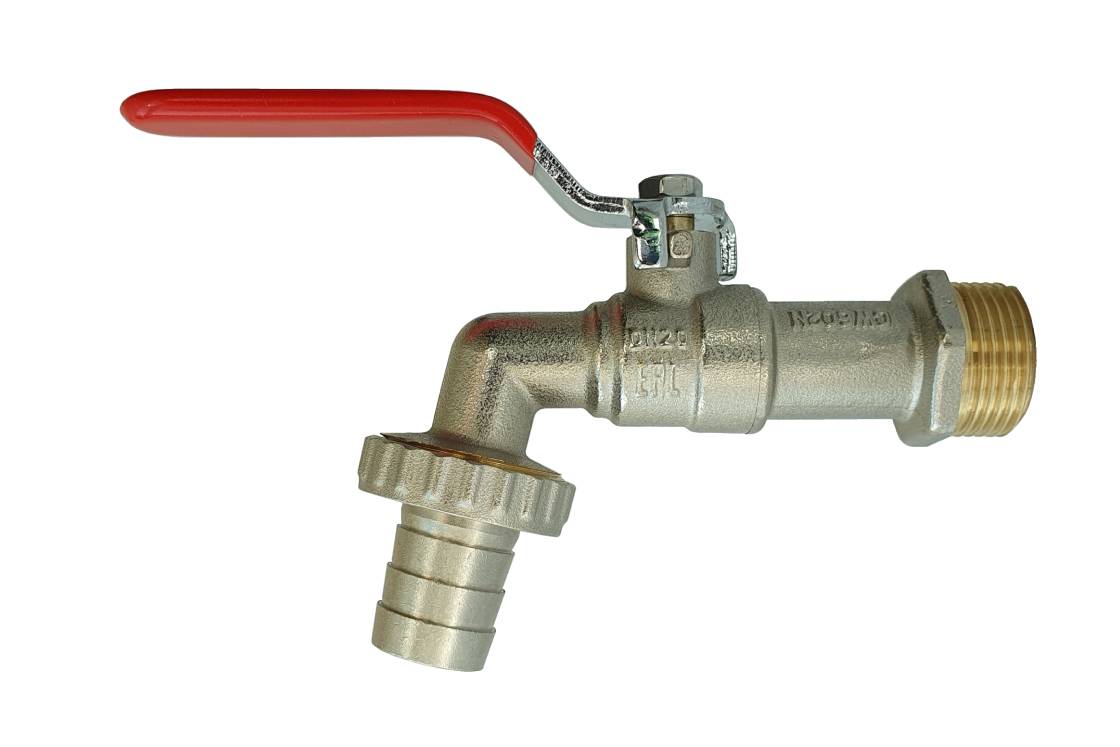

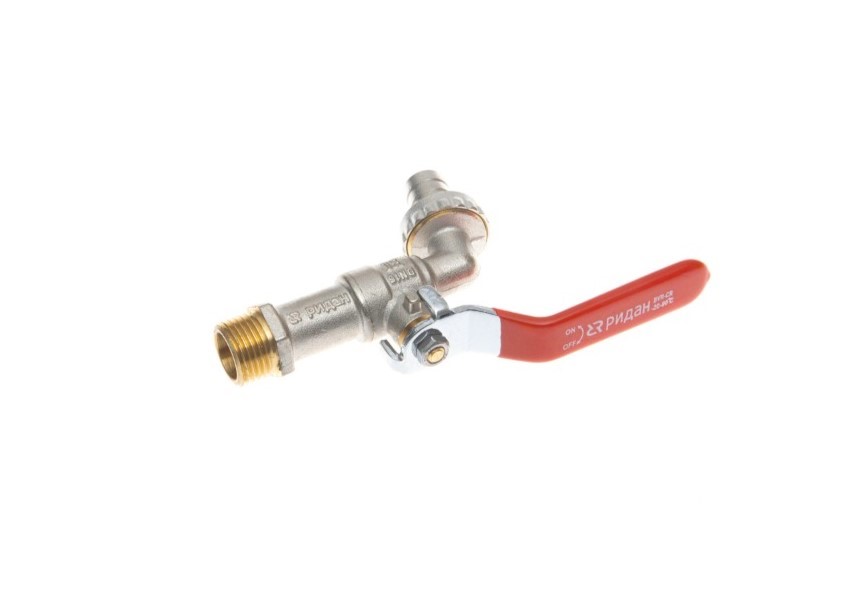

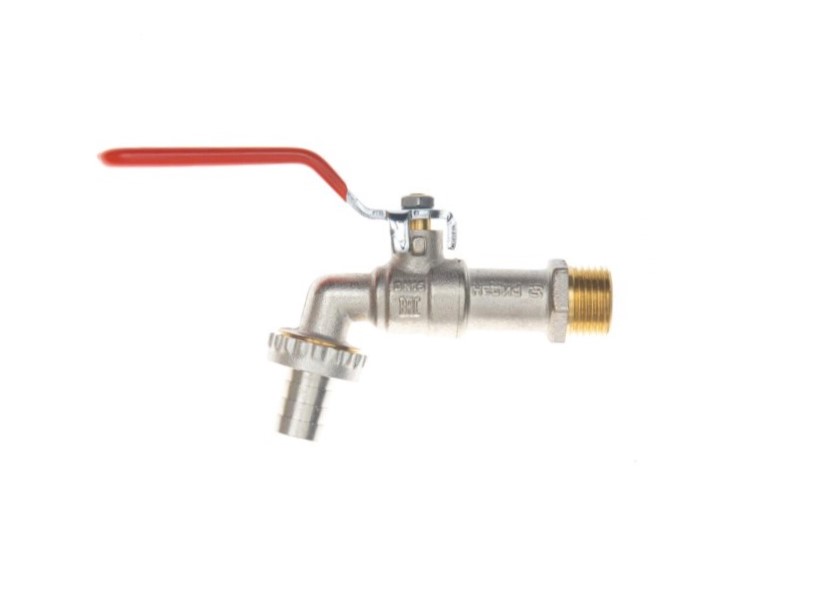

Ридан BVR-CR 065B8302R — Кран шаровой спускной c наружной резьбой и насадкой под шланг PN10 DN25; Т от -20 ℃ ...+90 ℃; материал корпуса латунь CW602N

Архивный товар

Товар снят с продажи, подберите рекомендованный аналог

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Рекомендованный аналог

065B8302RG
065B8302RG

Ридан BVR-CR 065B8302RG — Кран шаровой ГОСТ59553-2021 c наружной резьбой и насадкой под шланг PN10 DN25; Т -20 ℃ ...+95 ℃; материал корпуса латунь

  • Номинальное давление (PN), бар: 10
  • Присоединение к трубопроводу: наружная резьба по UNI ISO 228/1
  • Пропускная способность Kvs, м³/ч: 12,1
  • Номинальный диаметр (DN), мм: 25 (ГОСТ 28338)
  • Температура рабочей среды, °С: -20..95
4 608.05
Входит в складскую программу

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
25
Номинальное давление (PN), бар
10
Температура рабочей среды, °С
-20..90
Присоединение к трубопроводу
наружная резьба по UNI ISO 228/1
Пропускная способность Kvs, м³/ч
12,1
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
Инструкция
Инструкция
3D Модель
3D Модель
3D Модель
065B8302R 3D модель шарового крана BVR-CR DN25 PN10_STEP

.step
Письмо о замене
Письмо о замене
Каталог
Каталог
Исполнение
латунный с насадкой под шланг
Номинальный диаметр (DN), мм
25
Номинальное давление (PN), бар
10
Рабочая среда
вода и водогликолевые смеси
Температура рабочей среды, °С
-20..90
Герметичность затвора (объем протечки / класс герметичности)
А
Масса, кг, не более
0,496
L, мм
68,5
H, мм
56,2
Материал корпуса
латунь CW602N
Уплотнение шара
тефлон PTFE
D, мм
63
B, мм
40
Материал штока
латунь CW602N
Материал шара
латунь CW602N
Материал гайки
304
Допустимая концентрация гликоля
0,5
С, мм
115
Присоединение к трубопроводу
наружная резьба по UNI ISO 228/1
E, мм
14
Максимальный момент затяжки при монтаже, Усилие- Нм
120
Материал гайки сальника
сталь 304
Уплотнение штока
EPDM
Размер присоединительной резьбы, дюймы
1
Пропускная способность Kvs, м³/ч
12,1
ØD, мм
25
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
ØA, мм
20
Управление
Рукоятка
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат

.pdf
Инструкция
Инструкция
3D Модель
3D Модель
065B8302R 3D модель шарового крана BVR-CR DN25 PN10_STEP

.step
Письмо о замене
Письмо о замене
Каталог
Каталог
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальный диаметр (DN), мм Номинальное давление (PN), бар Температура рабочей среды, °С Присоединение к трубопроводу Пропускная способность Kvs, м³/ч Пробное (испытательное) давление согласно ГОСТ 356, бар

    Ридан BVR-CR 065B8300R — Кран шаровой спускной c наружной резьбой и насадкой под шланг PN10 DN15; Т от -20 ℃ ...+90 ℃; материал корпуса латунь CW602N

    15 10 -20..90 наружная резьба по UNI ISO 228/1 1,9 1,5PN

    Ридан BVR-CR 065B8301R — Кран шаровой спускной c наружной резьбой и насадкой под шланг PN10 DN20; Т от -20 ℃ ...+90 ℃; материал корпуса латунь CW602N

    20 10 -20..90 наружная резьба по UNI ISO 228/1 6 1,5PN

    Ридан BVR-CR 065B8302R — Кран шаровой спускной c наружной резьбой и насадкой под шланг PN10 DN25; Т от -20 ℃ ...+90 ℃; материал корпуса латунь CW602N

    25 10 -20..90 наружная резьба по UNI ISO 228/1 12,1 1,5PN
