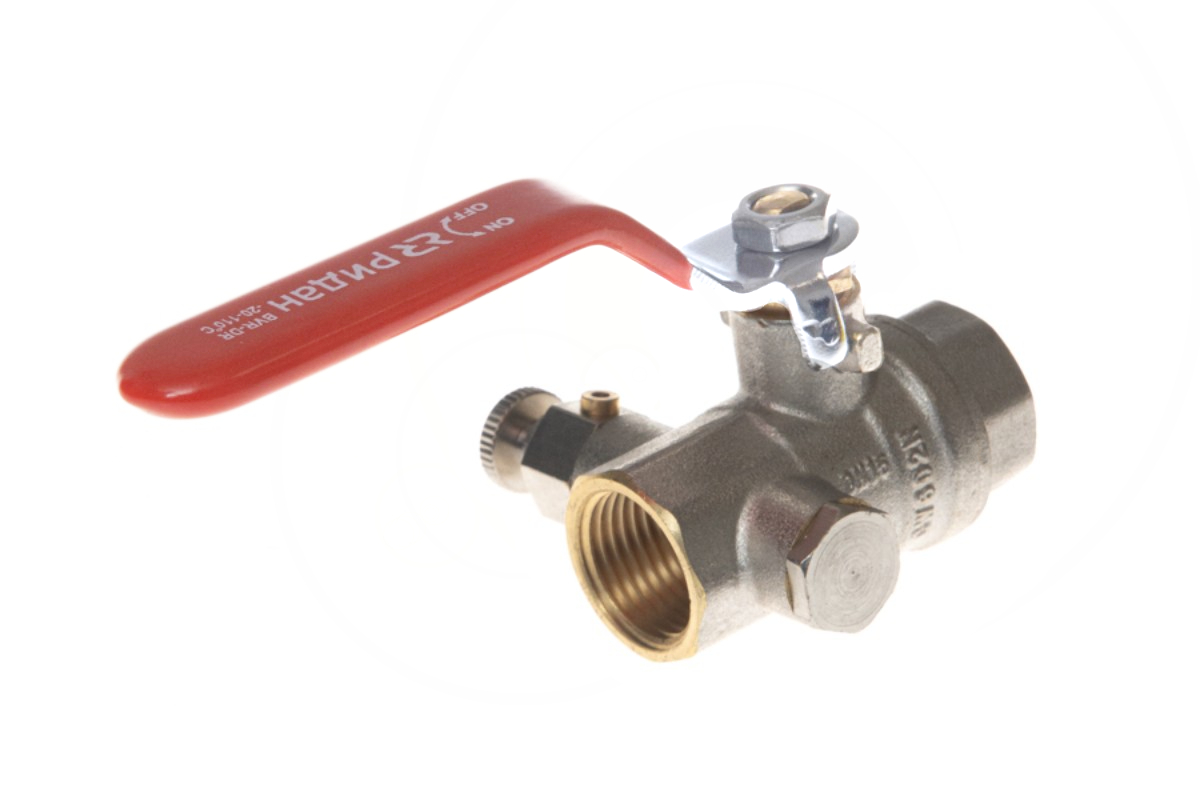

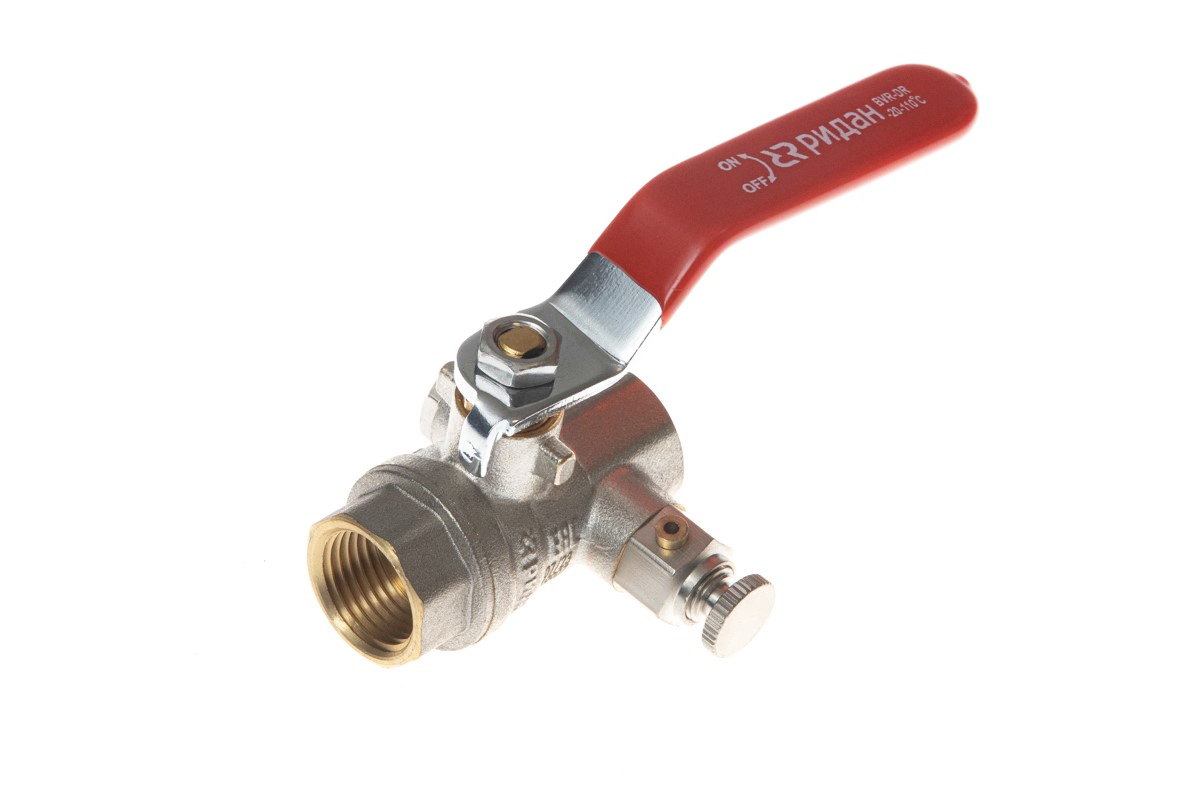

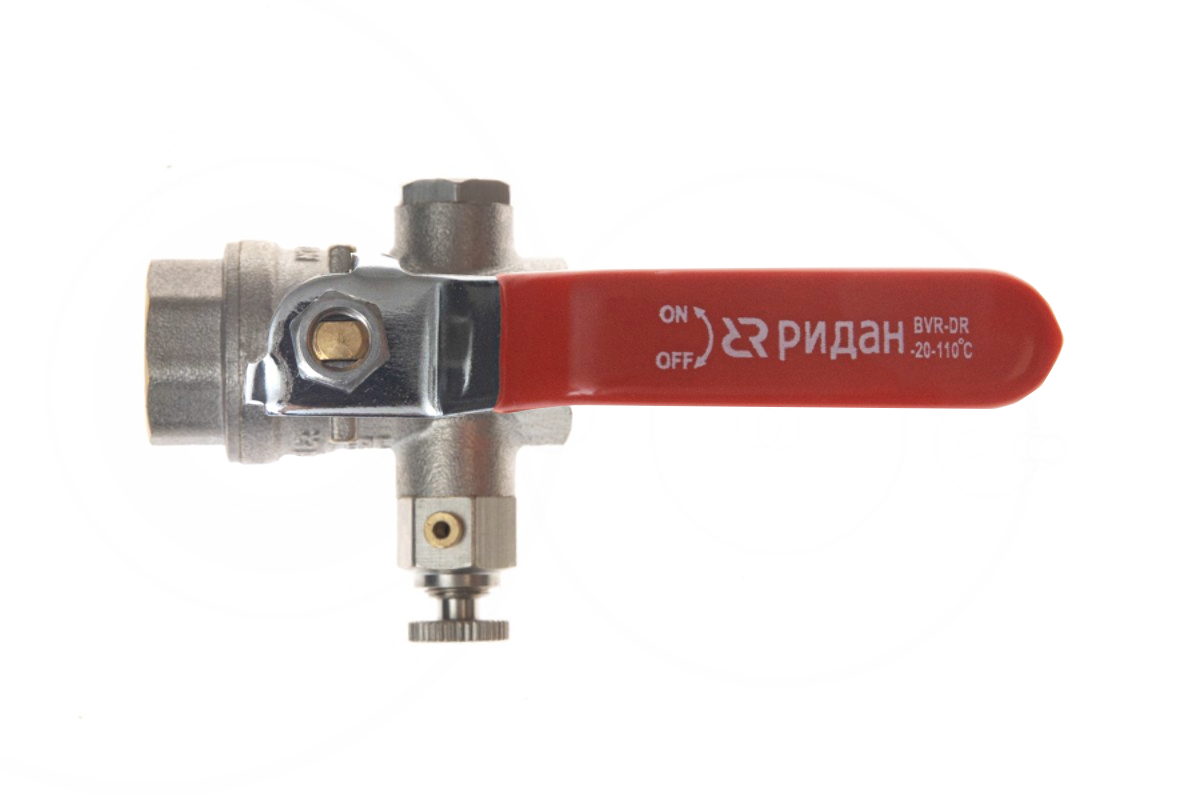

Ридан BVR-DR 065B8320R — Кран шаровой PN40 DN40 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

Архивный товар

Товар снят с продажи, подберите рекомендованный аналог

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Рекомендованный аналог

065B8320RG
065B8320RG

Ридан BVR-DR 065B8320RG — Кран шаровой ГОСТ59553-2021 PN40 DN40 с внутренней резьбой и спускным элементом; Т -20 °С...+110 °С; материал корпуса латунь

Скачать письмо о замене
  • Номинальный диаметр (DN), мм: 40 (ГОСТ 28338)
  • Номинальное давление (PN), бар: 40
  • Температура рабочей среды, °С: -20..110
  • Допустимая концентрация гликоля: 0,5
  • Присоединение к трубопроводу: внутренняя резьба по UNI ISO 228/1
  • Пропускная способность Kvs, м³/ч: 156
7 044.90
Входит в складскую программу

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
40
Номинальное давление (PN), бар
40
Температура рабочей среды, °С
-20..110
Допустимая концентрация гликоля
0,5
Присоединение к трубопроводу
внутренняя резьба по UNI ISO 228/1
Пропускная способность Kvs, м³/ч
156
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Инструкция
Инструкция
3D Модель
3D Модель
3D Модель
065B8320R 3D модель шарового крана BVR-DR DN40 PN40_STEP

.step
Письмо о замене
Письмо о замене
Каталог
Каталог
Номинальный диаметр (DN), мм
40
Номинальное давление (PN), бар
40
Рабочая среда
вода и водогликолевые смеси
Температура рабочей среды, °С
-20..110
Герметичность затвора (объем протечки / класс герметичности)
А
Масса, кг, не более
1,05
L, мм
98
Материал корпуса
латунь CW602N
Уплотнение шара
тефлон PTFE
B, мм
40
Материал штока
Латунь
Материал шара
латунь CW602N
Материал гайки
Коррозионностойкая Сталь 304
Допустимая концентрация гликоля
0,5
Присоединение к трубопроводу
внутренняя резьба по UNI ISO 228/1
Максимальный момент затяжки при монтаже, Усилие- Нм
190
Материал гайки сальника
латунь CW602N
Уплотнение штока
PTFE
Размер присоединительной резьбы, дюймы
1,5
G, мм
157,5
Исполнение
латунный полнопроходной со спускным элементом
Пропускная способность Kvs, м³/ч
156
ØD, мм
40
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
Управление
Рукоятка
H,мм
68
Паспорт
Паспорт

.pdf
Руководство
Руководство
Инструкция
Инструкция
3D Модель
3D Модель
065B8320R 3D модель шарового крана BVR-DR DN40 PN40_STEP

.step
Письмо о замене
Письмо о замене
Каталог
Каталог
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальный диаметр (DN), мм Номинальное давление (PN), бар Температура рабочей среды, °С Допустимая концентрация гликоля Присоединение к трубопроводу Пропускная способность Kvs, м³/ч Пробное (испытательное) давление согласно ГОСТ 356, бар

    Ридан BVR-DR 065B8316R — Кран шаровой PN40 DN15 с внутренней резьбой; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

    15 40 -20..110 0,5 внутренняя резьба по UNI ISO 228/1 15 1,5PN

    Ридан BVR-DR 065B8317R — Кран шаровой PN40 DN20 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

    20 40 -20..110 0,5 внутренняя резьба по UNI ISO 228/1 28 1,5PN

    Ридан BVR-DR 065B8318R — Кран шаровой PN40 DN25 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

    25 40 -20..110 0,5 внутренняя резьба по UNI ISO 228/1 39 1,5PN

    Ридан BVR-DR 065B8319R — Кран шаровой PN40 DN32 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

    32 40 -20..110 0,5 внутренняя резьба по UNI ISO 228/1 84 1,5PN

    Ридан BVR-DR 065B8320R — Кран шаровой PN40 DN40 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

    40 40 -20..110 0,5 внутренняя резьба по UNI ISO 228/1 156 1,5PN

    Ридан BVR-DR 065B8321R — Кран шаровой PN40 DN50 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N

    50 40 -20..110 0,5 внутренняя резьба по UNI ISO 228/1 243 1,5PN
