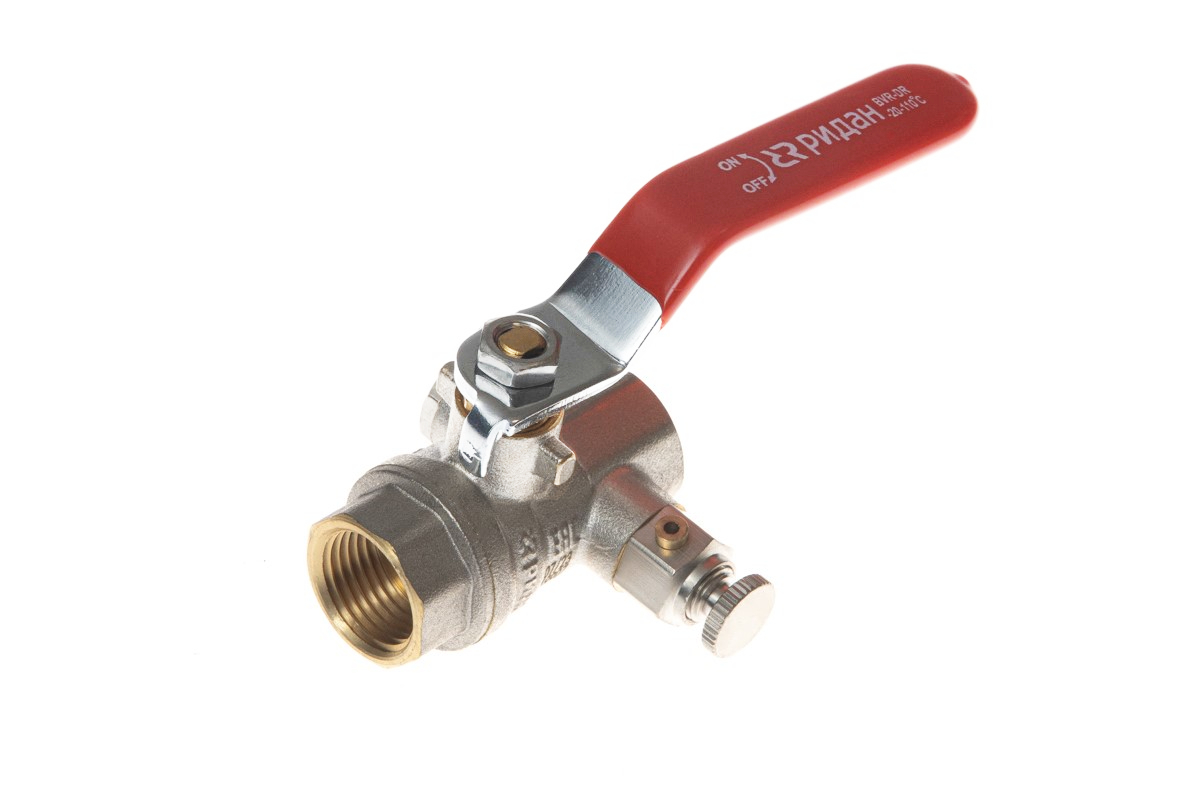

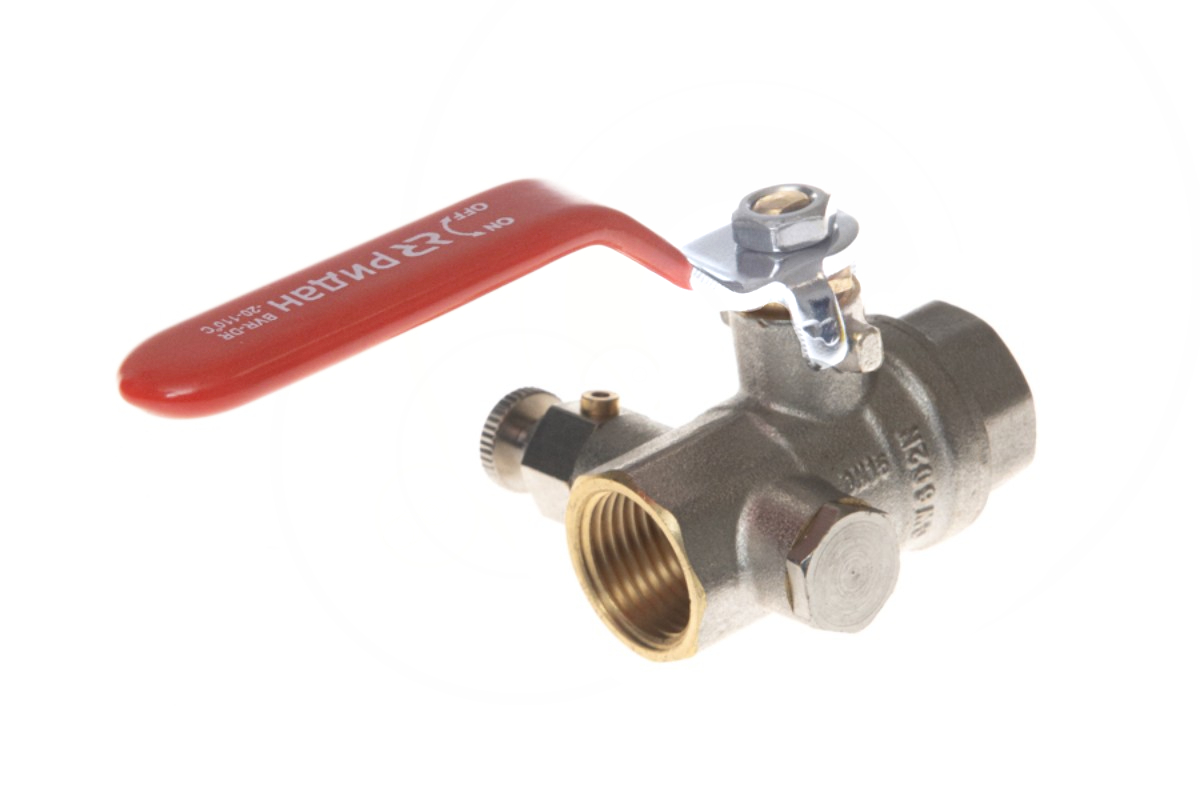

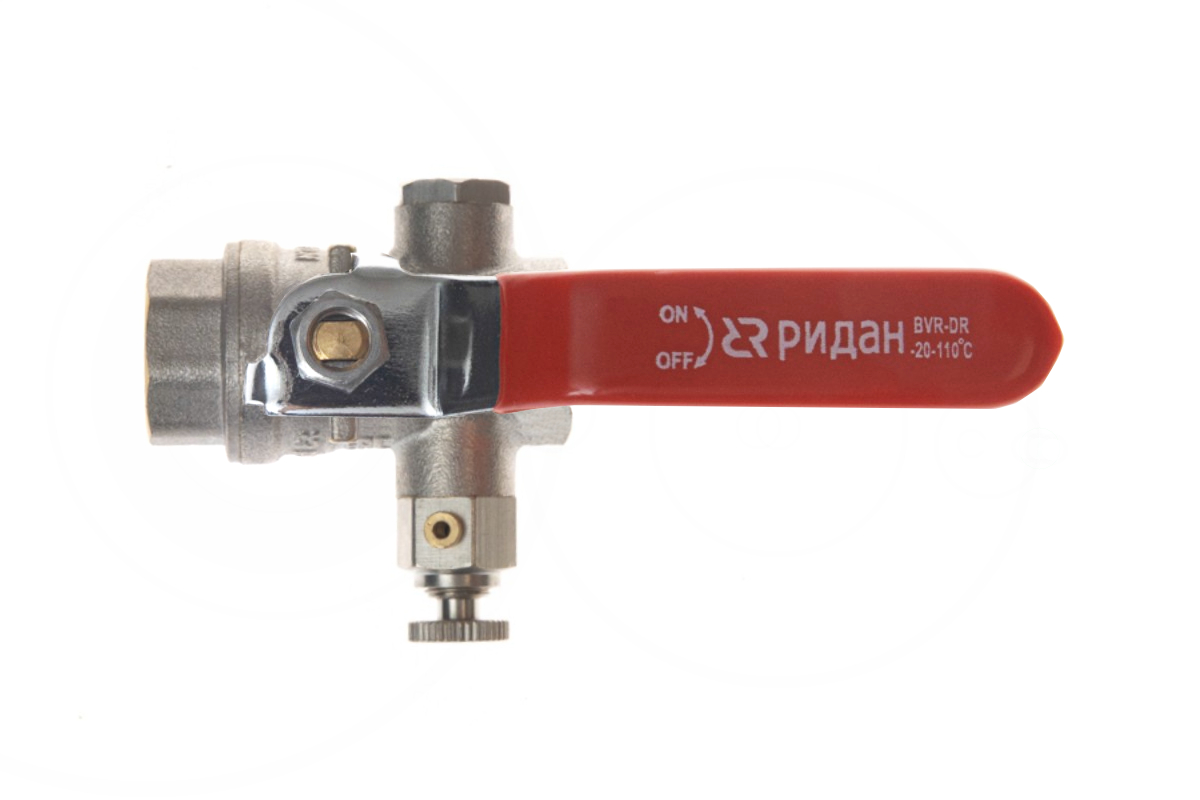

Ридан BVR-DR 065B8317R — Кран шаровой PN40 DN20 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N
Письмо о замене
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог
Ридан BVR-DR 065B8317RG — Кран шаровой ГОСТ59553-2021 PN40 DN20 с внутренней резьбой и спускным элементом; Т -20 °С...+110 °С; материал корпуса латунь
Скачать письмо о замене- Номинальный диаметр (DN), мм:20 (ГОСТ 28338)
- Номинальное давление (PN), бар:40
- Температура рабочей среды, °С:-20..110
- Допустимая концентрация гликоля:0,5
- Присоединение к трубопроводу:внутренняя резьба по UNI ISO 228/1
- Пропускная способность Kvs, м³/ч:28
Похожая группа товаров
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 40
- Температура рабочей среды, °С
- -20..110
- Допустимая концентрация гликоля
- 0,5
- Присоединение к трубопроводу
- внутренняя резьба по UNI ISO 228/1
- Пропускная способность Kvs, м³/ч
- 28
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
Документы
Все документы- Номинальный диаметр (DN), мм
- 20
- Исполнение
- латунный полнопроходной со спускным элементом
- Масса, кг, не более
- 0,327
- Номинальное давление (PN), бар
- 40
- L, мм
- 65
- Максимальный момент затяжки при монтаже, Усилие- Нм
- 95
- Пропускная способность Kvs, м³/ч
- 28
- Температура рабочей среды, °С
- -20..110
- Материал гайки сальника
- латунь CW602N
- Допустимая концентрация гликоля
- 0,5
- B, мм
- 20
- Материал гайки
- Коррозионностойкая Сталь 304
- Герметичность затвора (объем протечки / класс герметичности)
- А
- Уплотнение шара
- тефлон PTFE
- Рабочая среда
- вода и водогликолевые смеси
- Присоединение к трубопроводу
- внутренняя резьба по UNI ISO 228/1
- ØD, мм
- 20
- Размер присоединительной резьбы, дюймы
- 0,75
- Материал корпуса
- латунь CW602N
- Уплотнение штока
- PTFE
- G, мм
- 92
- Управление
- Рукоятка
- Материал штока
- Латунь
- Материал шара
- латунь CW602N
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- H,мм
- 41
- S, мм
- 31
- H2, мм
- 43,1
- H1 мм
- 26,5
- Подключение ISO 228/1
- G3/4"
Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Допустимая концентрация гликоля | Присоединение к трубопроводу | Пропускная способность Kvs, м³/ч | Пробное (испытательное) давление согласно ГОСТ 356, бар | ||
|---|---|---|---|---|---|---|---|---|---|
Ридан BVR-DR 065B8316R — Кран шаровой PN40 DN15 с внутренней резьбой; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N | 15 | 40 | -20..110 | 0,5 | внутренняя резьба по UNI ISO 228/1 | 15 | 1,5PN | ||
Ридан BVR-DR 065B8317R — Кран шаровой PN40 DN20 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N | 20 | 40 | -20..110 | 0,5 | внутренняя резьба по UNI ISO 228/1 | 28 | 1,5PN | ||
Ридан BVR-DR 065B8318R — Кран шаровой PN40 DN25 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N | 25 | 40 | -20..110 | 0,5 | внутренняя резьба по UNI ISO 228/1 | 39 | 1,5PN | ||
Ридан BVR-DR 065B8319R — Кран шаровой PN40 DN32 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N | 32 | 40 | -20..110 | 0,5 | внутренняя резьба по UNI ISO 228/1 | 84 | 1,5PN | ||
Ридан BVR-DR 065B8320R — Кран шаровой PN40 DN40 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N | 40 | 40 | -20..110 | 0,5 | внутренняя резьба по UNI ISO 228/1 | 156 | 1,5PN | ||
Ридан BVR-DR 065B8321R — Кран шаровой PN40 DN50 с внутренней резьбой и спускным элементом; Т от -20 ℃ ...+110 ℃; материал корпуса латунь CW602N | 50 | 40 | -20..110 | 0,5 | внутренняя резьба по UNI ISO 228/1 | 243 | 1,5PN | ||
