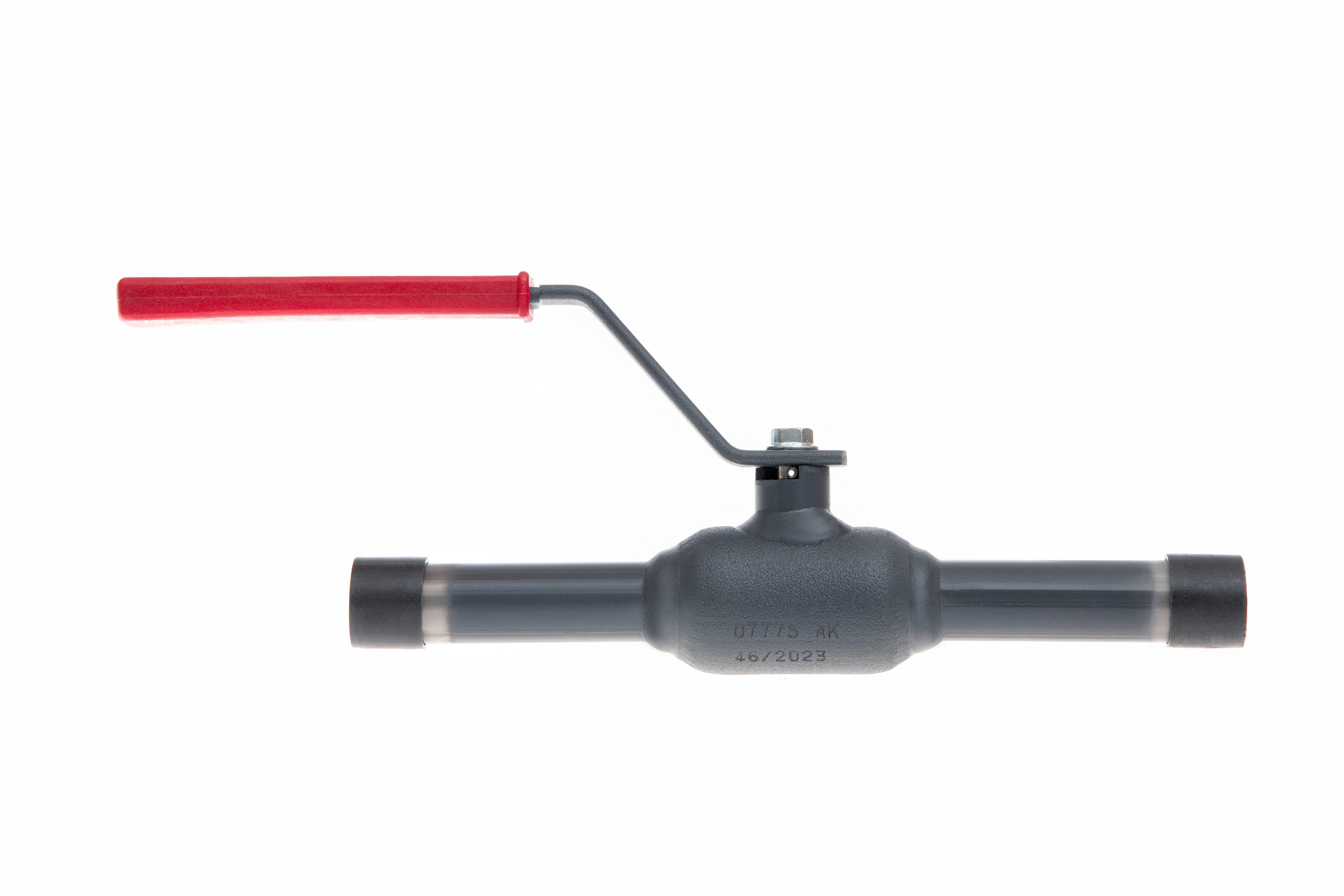

Ридан RJIP Standard 065N9603R — Кран шаровой WW DN32 PN16 (приварной, с рукояткой, стандартный проход)

4 597.95
Цена без НДС Входит в складскую программу
Номинальный диаметр (DN), мм
32
Номинальное давление (PN), бар
16
Масса, кг, не более
1,6
Бренд: Ридан

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальный диаметр (DN), мм
32
Номинальное давление (PN), бар
16
Масса, кг, не более
1,6
Присоединение к трубопроводу
Приварное
Температура рабочей среды, °С
от 0 до 150 °C
Пропускная способность Kvs, м³/ч
52

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат
Сертификат

.pdf
2D Чертеж
2D Чертеж
2D Чертеж
065N9603R - Кран шаровой RJIP Standard DN32 - 2D_dwg

.dwg
3D Чертеж
3D Чертеж
3D Чертеж
065N9603R - Кран шаровой RJIP Standard DN32 - 3D_stp

.stp
Письмо о замене
Письмо о замене
BIM модель
BIM модель
BIM модель
RJIP Stardard WW с рукояткой_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание
Техническое описание

.pdf
Номинальный диаметр (DN), мм
32
Номинальное давление (PN), бар
16
H, мм
109
L, мм
260
Рабочая среда
Вода теплосетевая
Масса, кг, не более
1,6
Исполнение
WW
Герметичность затвора (объем протечки / класс герметичности)
Класс герметичности А согласно ГОСТ 9544
Присоединение к трубопроводу
Приварное
Температура рабочей среды, °С
от 0 до 150 °C
S, мм
180
F, мм
38
Уплотнение штока
EPDM
ØD, мм
25,6
Пропускная способность Kvs, м³/ч
52
Материал седла
PTFE +20% С
Материал корпуса
Углеродистая сталь
Материал патрубка
Углеродистая сталь
Фланец (в модификациях с фланцем)
Углеродистая сталь
Управление
Рукоятка
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие кранов шаровых типа RJIP техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы кранов шаровых типа RJIP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность
В комплект поставки входит:- кран шаровой типа RJIP; - паспорт; - руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия
Краны шаровые типа RJIP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред. Класс герметичности – А по ГОСТ 9544.Краны шаровые стальные типа RJIP в основном предназначены для воды в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей". (жидкости группы 1 и 2 согласно ТР ТС 032/2013). Кран шаровой типа RJIP может быть установлен и эксплуатироваться при температуре окружающей среды от минус 40 °С при условии принятия мер, гарантирующих обеспечение режимов работы крана в пределах его технических характеристик, в т.ч. защиту среды от замерзания. Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность прилегания к шару крана и оптимальный момент, требуемый для поворота шара. Краны шаровые изготовлены в соответствии с Техническими условиями ТУ 28.14.13-070-13373375-2022 "Краны шаровые типов JiP-R, RJIP".
T, мм
3,2
Температура окружающей среды, °C
от -40 до 70 °C
ØA, мм
60,3
ØB, мм
42,4
ØC, мм
27
Скачать все файлы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт

.pdf
Руководство
Руководство
Сертификат
Сертификат

.pdf
2D Чертеж
2D Чертеж
065N9603R - Кран шаровой RJIP Standard DN32 - 2D_dwg

.dwg
3D Чертеж
3D Чертеж
065N9603R - Кран шаровой RJIP Standard DN32 - 3D_stp

.stp
Письмо о замене
Письмо о замене
BIM модель
BIM модель
RJIP Stardard WW с рукояткой_zip

.zip
Каталог
Каталог
Техническое описание
Техническое описание

.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальный диаметр (DN), мм Номинальное давление (PN), бар Масса, кг, не более Присоединение к трубопроводу Температура рабочей среды, °С Пропускная способность Kvs, м³/ч

    Шаровой кран RJIP Standard WW Ду15 Ру16 с рукояткой, стандартный проход

    15 16 1 Приварное от 0 до 150 °C 11
    3 837.75 Входит в складскую программу

    RJIP Standard кран шаровой WW DN15 PN16, рукоятка, стандартный проход

    15 16 1 Приварное от 0 до 150 °C 11
    3 837.75 Заказная позиция

    Шаровой кран RJIP Standard WW Ду20 Ру16 с рукояткой, стандартный проход

    20 16 1 Приварное от 0 до 150 °C 15
    3 837.75 Входит в складскую программу

    RJIP Standard кран шаровой WW DN20 PN16, рукоятка, стандартный проход

    20 16 1 Приварное от 0 до 150 °C 15
    3 837.75 Заказная позиция

    Шаровой кран RJIP Standard WW Ду25 Ру16 с рукояткой, стандартный проход

    25 16 1,1 Приварное от 0 до 150 °C 34
    4 233.60 Входит в складскую программу

    RJIP Standard кран шаровой WW DN25 PN16, рукоятка, стандартный проход

    25 16 1,1 Приварное от 0 до 150 °C 34
    4 233.60 Заказная позиция

    Шаровой кран RJIP Standard WW Ду32 Ру16 с рукояткой, стандартный проход

    32 16 1,6 Приварное от 0 до 150 °C 52
    4 597.95 Входит в складскую программу

    RJIP Standard кран шаровой WW DN32 PN16, рукоятка, стандартный проход

    32 16 1,4 Приварное от 0 до 150 °C 52
    4 597.95 Заказная позиция

    Шаровой кран RJIP Standard WW Ду40 Ру16 с рукояткой, стандартный проход

    40 16 1,9 Приварное от 0 до 150 °C 96
    6 259.05 Входит в складскую программу

    RJIP Standard кран шаровой WW DN40 PN16, рукоятка, стандартный проход

    40 16 2,3 Приварное от 0 до 150 °C 96
    6 259.05 Заказная позиция

    Шаровой кран RJIP Standard WW Ду50 Ру16 с рукояткой, стандартный проход

    50 16 2,2 Приварное от 0 до 150 °C 104
    7 037.10 Входит в складскую программу

    Шаровой кран RJIP Standard WW Ду65 Ру16 с рукояткой, стандартный проход

    65 16 3,4 Приварное от 0 до 150 °C 136
    11 390.40 Входит в складскую программу

    Шаровой кран RJIP Standard WW Ду80 Ру16 с рукояткой, стандартный проход

    80 16 4,9 Приварное от 0 до 150 °C 252
    15 368.85 Входит в складскую программу

    Шаровой кран RJIP Standard WW Ду100 Ру16 с рукояткой, стандартный проход

    100 16 7,0 Приварное от 0 до 150 °C 403
    19 417.65 Входит в складскую программу

    Шаровой кран RJIP Standard WW Ду125 Ру16 с рукояткой, стандартный проход

    125 16 12,9 Приварное от 0 до 150 °C 716
    37 221.45 Входит в складскую программу

    Шаровой кран RJIP Standard WW Ду150 Ру16 с рукояткой, стандартный проход

    150 16 16,9 Приварное от 0 до 150 °C 1022
    57 525.30 Входит в складскую программу

    Шаровой кран RJIP Standard FF Ду15 Ру16 с рукояткой, стандартный проход

    15 16 1,5 Фланцевое по ГОСТ от 0 до 150 °C 11
    6 365.10 Входит в складскую программу

    RJIP Standard кран шаровой FF DN15 PN16, рукоятка, стандартный проход

    15 16 2,2 Фланцевое по ГОСТ от 0 до 150 °C 11
    6 365.10 Заказная позиция

    Шаровой кран RJIP Standard FF Ду20 Ру16 с рукояткой, стандартный проход

    20 16 2,1 Фланцевое по ГОСТ от 0 до 150 °C 15
    7 295.40 Входит в складскую программу

    RJIP Standard кран шаровой FF DN20 PN16, рукоятка, стандартный проход

    20 16 2,7 Фланцевое по ГОСТ от 0 до 150 °C 15
    7 295.40 Заказная позиция

    Шаровой кран RJIP Standard FF Ду25 Ру16 с рукояткой, стандартный проход

    25 16 2,6 Фланцевое по ГОСТ от 0 до 150 °C 34
    7 505.40 Входит в складскую программу

    RJIP Standard кран шаровой FF DN25 PN16, рукоятка, стандартный проход

    25 16 3,2 Фланцевое по ГОСТ от 0 до 150 °C 34
    7 505.40 Заказная позиция

    Шаровой кран RJIP Standard FF Ду32 Ру16 с рукояткой, стандартный проход

    32 16 4,1 Фланцевое по ГОСТ от 0 до 150 °C 52
    8 179.50 Входит в складскую программу

    RJIP Standard кран шаровой FF DN32 PN16, рукоятка, стандартный проход

    32 16 4,7 Фланцевое по ГОСТ от 0 до 150 °C 52
    8 179.50 Заказная позиция

    Шаровой кран RJIP Standard FF Ду40 Ру16 с рукояткой, стандартный проход

    40 16 4,6 Фланцевое по ГОСТ от 0 до 150 °C 96
    11 362.05 Входит в складскую программу

    RJIP Standard кран шаровой FF DN40 PN16, рукоятка, стандартный проход

    40 16 6,5 Фланцевое по ГОСТ от 0 до 150 °C 96
    11 362.05 Заказная позиция

    Шаровой кран RJIP Standard FF Ду50 Ру16 с рукояткой, стандартный проход

    50 16 6,4 Фланцевое по ГОСТ от 0 до 150 °C 104
    12 813.15 Входит в складскую программу

    Шаровой кран RJIP Standard FF Ду65 Ру16 с рукояткой, стандартный проход

    65 16 8,4 Фланцевое по ГОСТ от 0 до 150 °C 136
    13 777.05 Входит в складскую программу

    Шаровой кран RJIPStandard FF Ду80 Ру16 с рукояткой, стандартный проход

    80 16 11,3 Фланцевое по ГОСТ от 0 до 150 °C 252
    16 445.10 Входит в складскую программу

    Шаровой кран RJIP Standard FF Ду100 Ру16 с рукояткой, стандартный проход

    100 16 14,2 Фланцевое по ГОСТ от 0 до 150 °C 403
    23 327.85 Входит в складскую программу

    Шаровой кран RJIP Standard FF Ду125 Ру16 с рукояткой, стандартный проход

    125 16 21,9 Фланцевое по ГОСТ от 0 до 150 °C 716
    38 745.00 Входит в складскую программу

    Шаровой кран RJIP Standard FF Ду150 Ру16 с рукояткой, стандартный проход

    150 16 29,9 Фланцевое по ГОСТ от 0 до 150 °C 1022
    64 612.80 Входит в складскую программу
