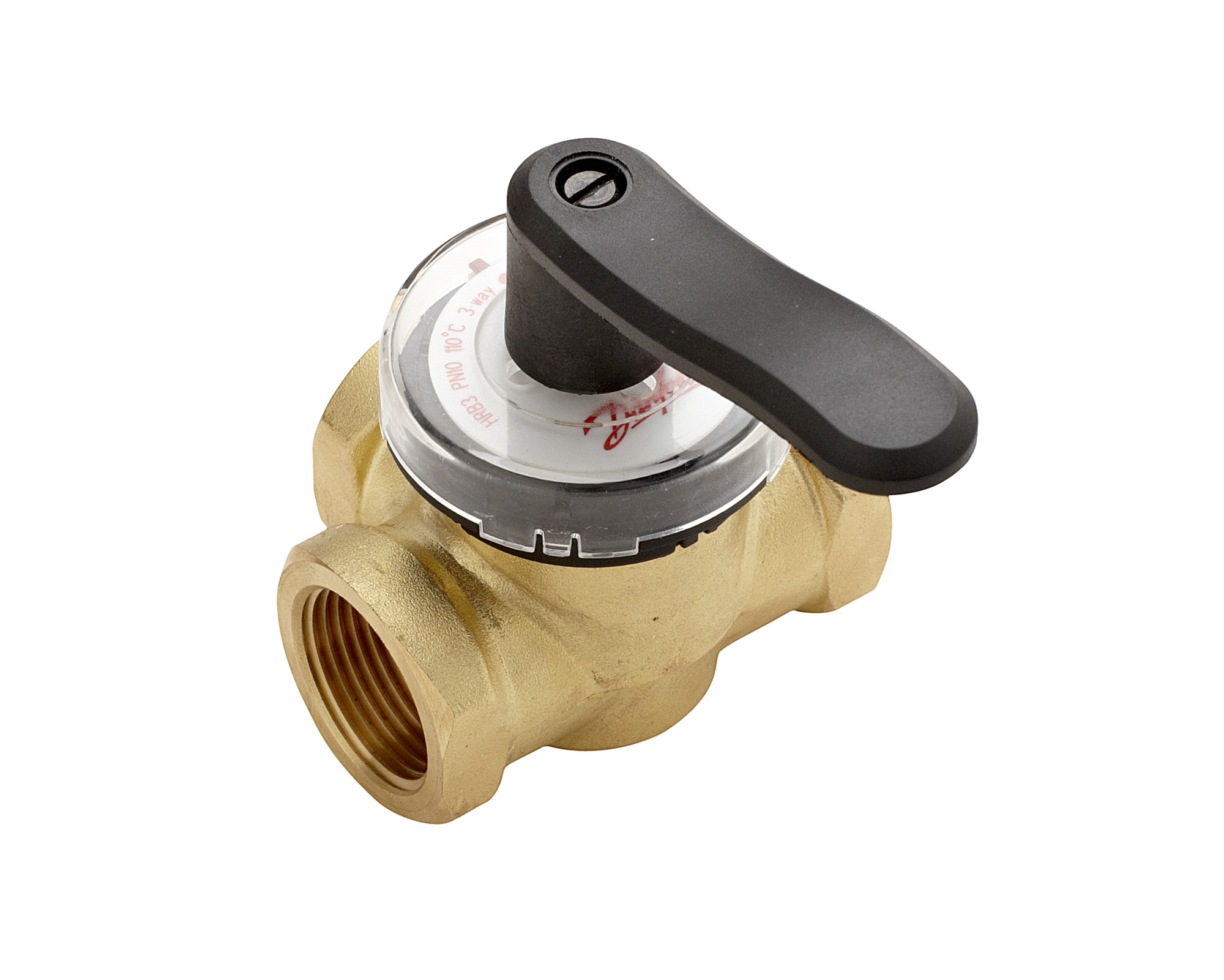

Клапан рег. поворотный HRB3 DN40 Kvs25.0
Письмо о замене
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог
Ридан 065Z0409R — Клапан регулирующий поворотный HRB-3R PN10, DN40, Kvs 25, Tmax 110 °C, Rp1-1/2, корпус CW617N, трехходовой
Скачать письмо о замене- Номинальный диаметр (DN), мм: 40
- Номинальное давление (PN), бар: 10
- Пропускная способность Kvs, м³/ч: 25
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 40
- Номинальное давление (PN), бар
- 10
- Температура рабочей среды, °С
- 2-110
- Пропускная способность Kvs, м³/ч
- 25
- Максимально допустимый перепад давлений, бар
- 2- при разделение потоков; 1- при смешении потоков
Документы
Все документы- Номинальный диаметр (DN), мм
- 40
- Номинальное давление (PN), бар
- 10
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Уплотнение
- EPDM
- PH среды
- Мин. 7 , Макс 10
- Рабочая среда
- вода или 50% водный раствор гликоля
- Крутящий момент при PN, Нм
- 5
- Температура рабочей среды, °С
- 2-110
- Герметичность затвора (объем протечки / класс герметичности)
- При разделение- неболее 0,3% потока; при смешении- не более 1% потока
- Тип присоединения к трубопроводу
- Резьбовое (внутренняя резьба по ISO 7/1)
- Вид привода или регулирующего блока
- AMB 162; AMB 182
- Характеристика регулирования
- S- образная
- Запорный элемент (шар, диск, золотник)
- Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
- Сальниковый блок
- Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
- B, мм
- 116
- A, мм
- 58
- D, мм
- 97
- C, мм
- 136
- Масса, кг, не более
- 1,5
- Корпус
- Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
- Пропускная способность Kvs, м³/ч
- 25
- Максимально допустимый перепад давлений, бар
- 2- при разделение потоков; 1- при смешении потоков
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Пропускная способность Kvs, м³/ч | Максимально допустимый перепад давлений, бар | |||
|---|---|---|---|---|---|---|---|---|
|
Клапан рег. поворотный HRB3 DN15 Kvs 0.4 |
15 | 10 | 2-110 | 0,4 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN15 Kvs0.63 |
15 | 10 | 2-110 | 0,63 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN15 Kvs 1.0 |
15 | 10 | 2-110 | 1 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN15 Kvs1.63 |
15 | 10 | 2-110 | 1,63 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN15 Kvs 2.5 |
15 | 10 | 2-110 | 2,5 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN20 Kvs 4.0 |
20 | 10 | 2-110 | 4 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN20 Kvs 6.3 |
20 | 10 | 2-110 | 6,3 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN25 Kvs 6.3 |
25 | 10 | 2-110 | 6,3 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN25 Kvs10.0 |
25 | 10 | 2-110 | 10 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN32 Kvs16.0 |
32 | 10 | 2-110 | 16 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN40 Kvs25.0 |
40 | 10 | 2-110 | 25 | 2- при разделение потоков; 1- при смешении потоков | |||
|
Клапан рег. поворотный HRB3 DN50 Kvs40.0 |
50 | 10 | 2-110 | 40 | 2- при разделение потоков; 1- при смешении потоков | |||
