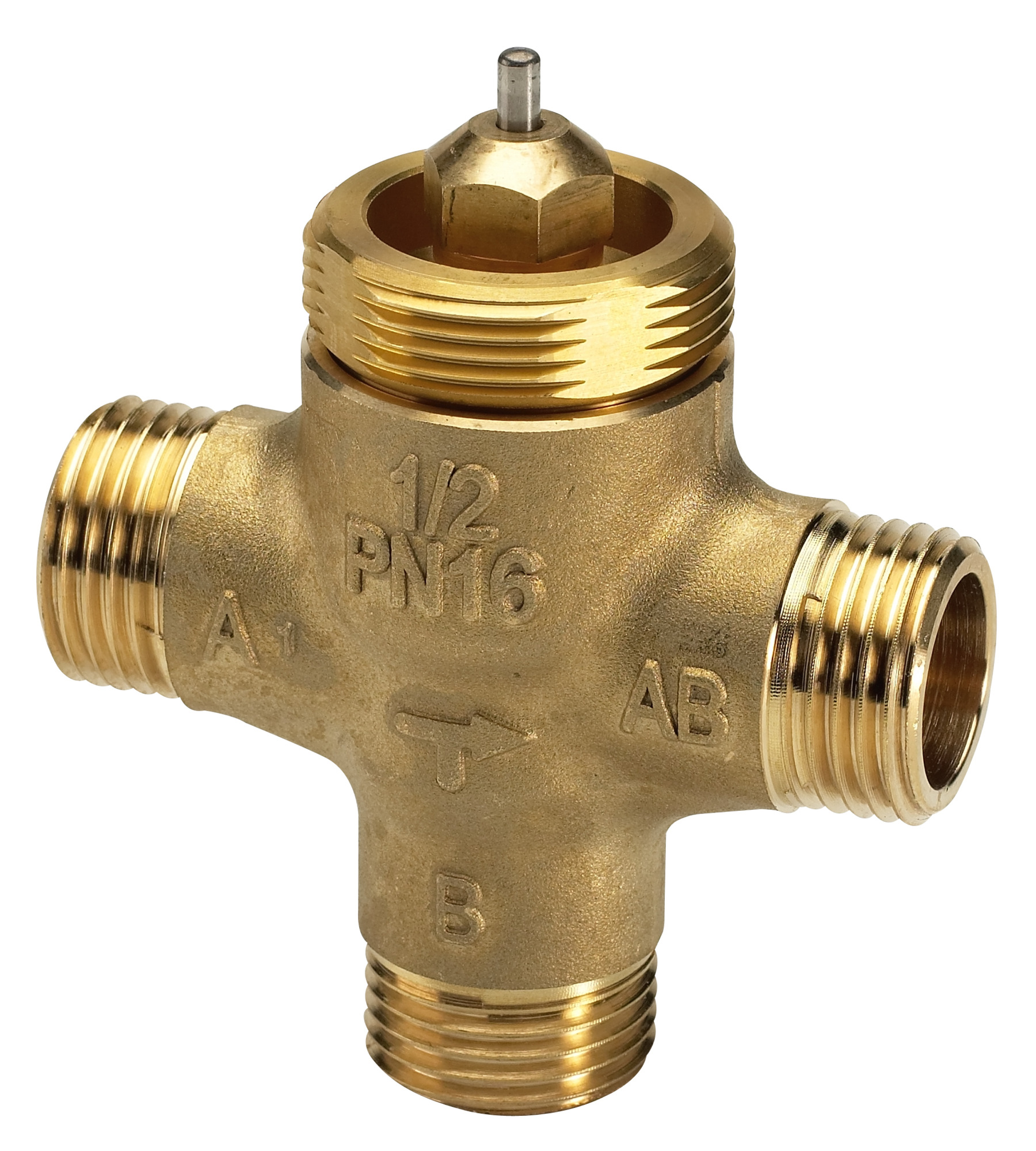

Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 1
- Температура рабочей среды, °С
- 2-120
- Пропускная способность Kvs, м³/ч
- Для прохода A-AB-2,5; Для прохода B-AB-1,6
Документы
Все документы- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 16
- Шток
- Нержавеющая сталь
- Максимально допустимый перепад давлений, бар
- 1
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Уплотнение
- EPDM
- L, мм
- 77
- Рабочая среда
- вода или 50% водный раствор гликоля
- Характеристика регулирования
- Логарифмическая
- Температура рабочей среды, °С
- 2-120
- Тип присоединения к трубопроводу
- Наружная резьба
- Динамический диапазон регулирования
- 1 : 50
- Вид привода или регулирующего блока
- AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
- D, мм
- 15 (фитинг)
- Масса приварного фитинга, кг
- 0,17
- Корпус
- Необесцинковывающаяся латунь CuZn36Pb2As
- R, дюймы
- ½
- Масса резьбового фитинга, кг
- 0,17
- Ход штока, мм
- 2,8
- Масса, кг, не более
- 0,4
- H, мм
- 35
- Назначение изделия
- Клапан регулирующий типа VZL модификации 3 может работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
- Герметичность затвора (объем протечки / класс герметичности)
- Не более 0,05 от А к АВ, не более 1 от В к АВ
- Пропускная способность Kvs, м³/ч
- Для прохода A-AB-2,5; Для прохода B-AB-1,6
- L₁, мм
- 20
- Размер присоединительной резьбы по ISO 228/1, d
- ¾
- G, дюйм
- ¾
- H₁, мм
- 47,5
- Гарантийные обязательства
- Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VZL при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
- Комплектность
- В комплект поставки входит:- клапан регулирующий VZL3; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме).
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
|
Клапан регулирующий, двухходовой VZL 2 Ру 16 Ду 15 Kv 0,25 T=1200C |
15 | 16 | 2,5 | 2-120 | 0,25 | |||
|
₽
16 108.05
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, регулирующий VZL 2 Ру 16 Ду 15 Kv 0,4 T=1200C |
15 | 16 | 2,5 | 2-120 | 0,4 | |||
|
₽
23 007.60
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, регулирующий VZL 2 Ру 16 Ду 15 Kv 0,63 T=1200C |
15 | 16 | 2,5 | 2-120 | 0,63 | |||
|
₽
23 007.60
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий VZL 2 Ду 15 Kv 1,0 |
15 | 16 | 2 | 2-120 | 1 | |||
|
₽
23 007.60
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий VZL 2 Ду 15 Kv 1,6 |
15 | 16 | 2 | 2-120 | 1,6 | |||
|
₽
23 007.60
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, регулирующий VZL 2 Ру 16 Ду 20 Kv 2,5 T=1200C |
20 | 16 | 1 | 2-120 | 2,5 | |||
|
₽
25 054.05
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий VZL 2 Ду20 Kv 3,5 |
20 | 16 | 1 | 2-120 | 3,5 | |||
|
₽
15 800.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий VZL 3 Ду 15 Kv 0,25 |
15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,25; Для прохода B-AB-0,25 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 0,4 T=1200C |
15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,4; Для прохода B-AB-0,25 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 0,63 T=1200C |
15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,63; Для прохода B-AB-0,4 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 1,0 T=1200C |
15 | 16 | 2 | 2-120 | Для прохода A-AB-1; Для прохода B-AB-0,63 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 1,6 T=1200C |
15 | 16 | 2 | 2-120 | Для прохода A-AB-1,6; Для прохода B-AB-1 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C |
20 | 16 | 1 | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 3,5 T=1200C |
20 | 16 | 1 | 2-120 | Для прохода A-AB-3,5; Для прохода B-AB-2,5 | |||
|
₽
26 453.70
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 0,25 T=1200C |
15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,25; Для прохода B-AB-0,25 | |||
|
₽
27 925.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 0,4 T=1200C |
15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,4; Для прохода B-AB-0,25 | |||
|
₽
27 925.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 0,63 T=1200C |
15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,63; Для прохода B-AB-0,4 | |||
|
₽
27 925.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 1,0 T=1200C |
15 | 16 | 2 | 2-120 | Для прохода A-AB-1; Для прохода B-AB-0,63 | |||
|
₽
27 925.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой с байпасом VZL 4 |
15 | 16 | 2 | 2-120 | Для прохода A-AB-1,6; Для прохода B-AB-1 | |||
|
₽
12 500.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий VZL 4 Ду 20 Kv 2,5 |
20 | 16 | 1 | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
|
₽
27 925.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 20 Kv 3,5 T=1200C |
20 | 16 | 1 | 2-120 | Для прохода A-AB-3,5; Для прохода B-AB-2,5 | |||
|
₽
27 925.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
