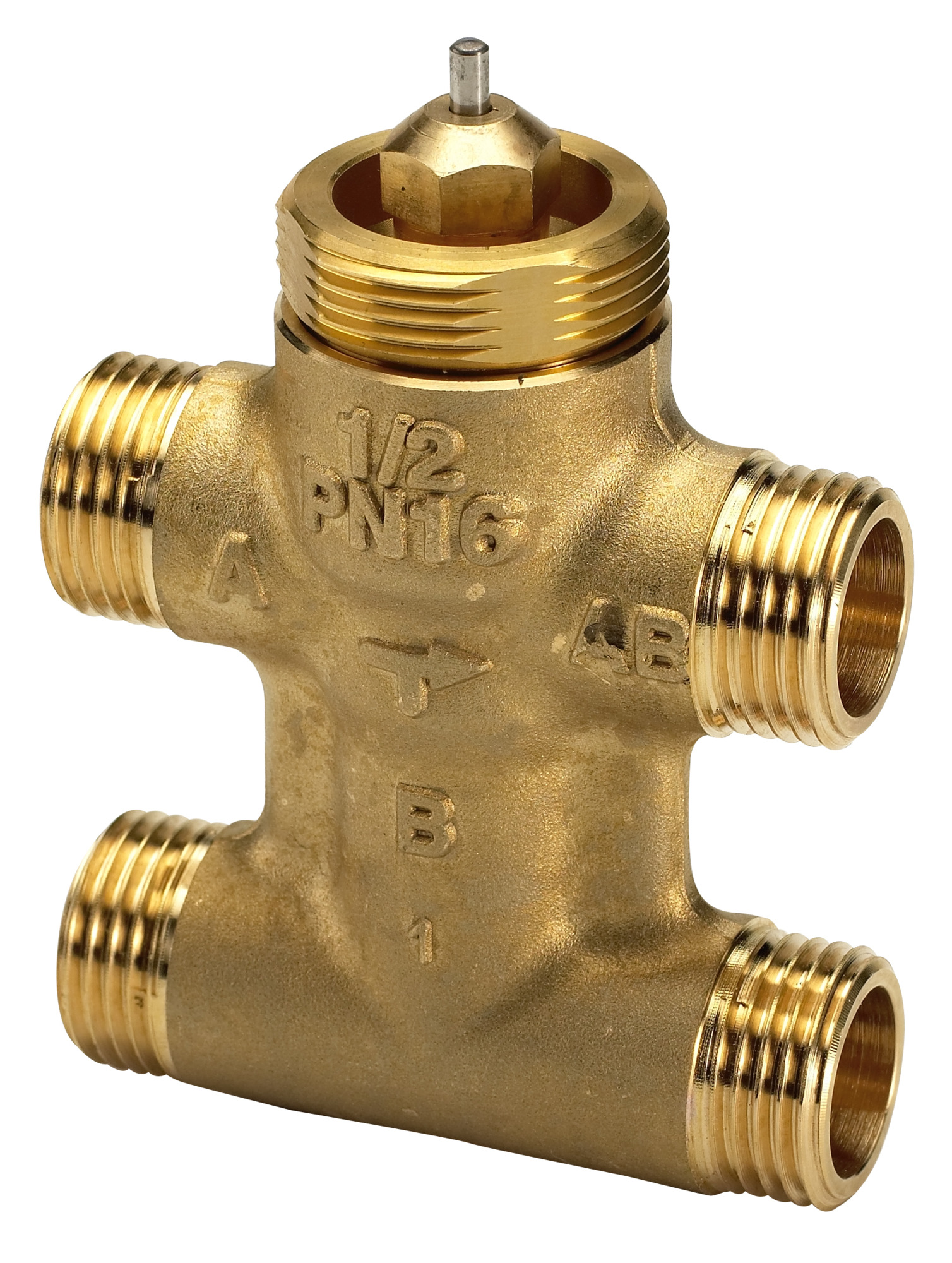

Клапан регулирующий VZL 4 Ду 20 Kv 2,5
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 20
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 1
- Температура рабочей среды, °С
- 2-120
- Пропускная способность Kvs, м³/ч
- Для прохода A-AB-2,5; Для прохода B-AB-1,6
Документы
Все документы- Масса резьбового фитинга, кг
- 0,17
- Динамический диапазон регулирования
- 1 : 50
- R, дюймы
- ½
- Номинальный диаметр (DN), мм
- 20
- Масса, кг, не более
- 0,59
- Номинальное давление (PN), бар
- 16
- Ход штока, мм
- 2,8
- H, мм
- 65
- Максимально допустимый перепад давлений, бар
- 1
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Необесцинковывающаяся латунь CuZn36Pb2As
- L, мм
- 77
- D, мм
- 15 (фитинг)
- Температура рабочей среды, °С
- 2-120
- Пропускная способность Kvs, м³/ч
- Для прохода A-AB-2,5; Для прохода B-AB-1,6
- Тип присоединения к трубопроводу
- Наружная резьба
- Герметичность затвора (объем протечки / класс герметичности)
- Не более 0,05 от А к АВ, не более 1 от В к АВ
- Уплотнение
- EPDM
- Рабочая среда
- вода или 50% водный раствор гликоля
- Шток
- Нержавеющая сталь
- Характеристика регулирования
- Логарифмическая
- Вид привода или регулирующего блока
- AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
- G, дюйм
- ¾
- C, мм
- 50
- H₁, мм
- 47,5
- Масса приварного фитинга, кг
- 0,17
- Размер присоединительной резьбы по ISO 228/1, d
- ¾
- L₁, мм
- 20
Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
Клапан регулирующий, двухходовой VZL 2 Ру 16 Ду 15 Kv 0,25 T=1200C | 15 | 16 | 2,5 | 2-120 | 0,25 | |||
Клапан регулирующий, регулирующий VZL 2 Ру 16 Ду 15 Kv 0,4 T=1200C | 15 | 16 | 2,5 | 2-120 | 0,4 | |||
Клапан регулирующий, регулирующий VZL 2 Ру 16 Ду 15 Kv 0,63 T=1200C | 15 | 16 | 2,5 | 2-120 | 0,63 | |||
Клапан регулирующий VZL 2 Ду 15 Kv 1,0 | 15 | 16 | 2 | 2-120 | 1 | |||
Клапан регулирующий VZL 2 Ду 15 Kv 1,6 | 15 | 16 | 2 | 2-120 | 1,6 | |||
Клапан регулирующий, регулирующий VZL 2 Ру 16 Ду 20 Kv 2,5 T=1200C | 20 | 16 | 1 | 2-120 | 2,5 | |||
Клапан регулирующий VZL 2 Ду20 Kv 3,5 | 20 | 16 | 1 | 2-120 | 3,5 | |||
Клапан регулирующий VZL 3 Ду 15 Kv 0,25 | 15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,25; Для прохода B-AB-0,25 | |||
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 0,4 T=1200C | 15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,4; Для прохода B-AB-0,25 | |||
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 0,63 T=1200C | 15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,63; Для прохода B-AB-0,4 | |||
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 1,0 T=1200C | 15 | 16 | 2 | 2-120 | Для прохода A-AB-1; Для прохода B-AB-0,63 | |||
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 15 Kv 1,6 T=1200C | 15 | 16 | 2 | 2-120 | Для прохода A-AB-1,6; Для прохода B-AB-1 | |||
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 2,5 T=1200C | 20 | 16 | 1 | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 3,5 T=1200C | 20 | 16 | 1 | 2-120 | Для прохода A-AB-3,5; Для прохода B-AB-2,5 | |||
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 0,25 T=1200C | 15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,25; Для прохода B-AB-0,25 | |||
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 0,4 T=1200C | 15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,4; Для прохода B-AB-0,25 | |||
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 0,63 T=1200C | 15 | 16 | 2,5 | 2-120 | Для прохода A-AB-0,63; Для прохода B-AB-0,4 | |||
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 15 Kv 1,0 T=1200C | 15 | 16 | 2 | 2-120 | Для прохода A-AB-1; Для прохода B-AB-0,63 | |||
Клапан регулирующий, трехходовой с байпасом VZL 4 | 15 | 16 | 2 | 2-120 | Для прохода A-AB-1,6; Для прохода B-AB-1 | |||
Клапан регулирующий VZL 4 Ду 20 Kv 2,5 | 20 | 16 | 1 | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
Клапан регулирующий, трехходовой с байпасом VZL 4 Ру 16 Ду 20 Kv 3,5 T=1200C | 20 | 16 | 1 | 2-120 | Для прохода A-AB-3,5; Для прохода B-AB-2,5 | |||
