VF3 Клапан регулирующий Ду 25 Kv 10
Письмо о замене
Для товара доступно письмо о замене
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяРекомендованный аналог
065Z3357R

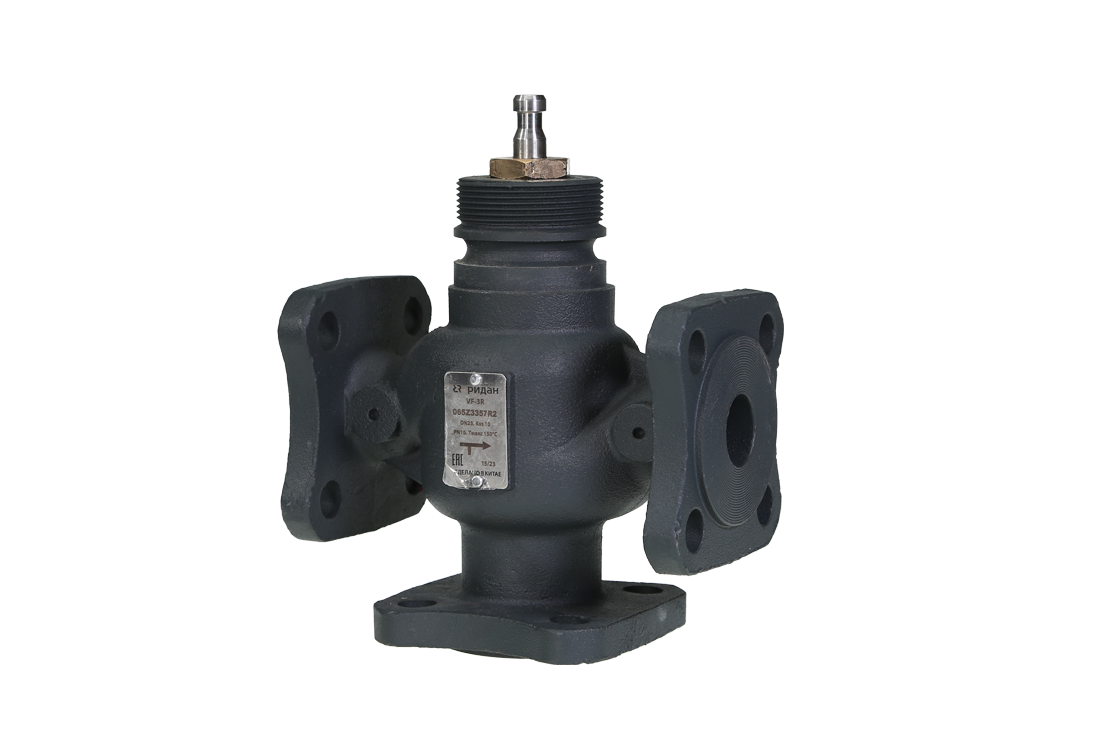

Клапан регулирующий Ридан VF-3R PN16 DN25 KVS10 T150, 3-х ход.смеш., седельный, фланец,чугун
Скачать письмо о замене
₽
114 725.95
Заказная позиция
Похожая группа товаров
Основное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 25
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С
- Максимально допустимый перепад давлений, бар
- На смешение:4 бара; на разделение: 1 бар
- Пропускная способность Kvs, м³/ч
- 10
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Письмо о замене
Письмо о замене
- Номинальный диаметр (DN), мм
- 25
- Номинальное давление (PN), бар
- 16
- Шток
- Нержавеющая сталь
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Уплотнение
- EPDM
- L, мм
- 218
- PH среды
- Мин. 7 , Макс 10
- n
- 4
- k, мм
- 85
- D2, мм
- 14
- Ход штока, мм
- 15
- Рабочая среда
- вода или 50% водный раствор гликоля
- Золотник
- Бронза
- Температура рабочей среды, °С
- 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С
- Тип присоединения к трубопроводу
- Фланцы, РN = 16 бар, по EN1092-2
- Динамический диапазон регулирования
- 100 : 1
- Характеристика регулирования
- проход А-АВ: логарифмическая; проход В-ВА: линейная
- Температура транспортировки и хранения, °С
- От -40 до +80
- Масса, кг, не более
- 4,54
- H2, мм
- 218
- Максимально допустимый перепад давлений, бар
- На смешение:4 бара; на разделение: 1 бар
- Корпус
- Серый чугун (GG-25)
- H, мм
- 75
- Назначение изделия
- Клапан регулирующий типа VF модификации 3 (далее – клапан регулирующий VF 3) предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий.
- Коэффициент начала кавитации
- ≥ 0,4
- Герметичность затвора (объем протечки / класс герметичности)
- Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs
- Вид привода или регулирующего блока
- AMV(E) 25; AMV(E) 25 SU/SD; AMV(E) 35, AMV(E) 435,AMV(E) 445; AMV(E) 438SU
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VF техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана регулирующего типа VF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
- Пропускная способность Kvs, м³/ч
- 10
- H₁, мм
- 198
- Комплектность
- В комплект поставки входит:- клапан регулирующий VF 3; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); - инструкция по монтажу;
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Письмо о замене
Письмо о замене
Товары серии
Сортировать по:
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
|
Регулирующий клапан 3-ходовой VF3 Ду 125 |
125 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока | На смешение: AME 655, 658 SD, SU- 1 бар; AMV(E) 85, 86- 3 бара. На разделение:AME 655, 658 SD, SU, AMV(E) 85, 86.- 0,6 бар | 220 | |||
|
₽
149 527.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 клапан трехходовой регулирующий Ду 300 мм, Kvs 1250 м3/ч, Ру 16 бар, |
300 | 16 | 2 (-10)–130 -При температуре от -10 до 2 °С требуется подогреватель штока | На смешение: 0.8; на разделение 0.8 | 1350 | |||
|
₽
2 572 897.95
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 15 Kv 0,63 |
15 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 0,63 | |||
|
₽
21 505.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 15 Kv 1,0 |
15 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 1 | |||
|
₽
21 505.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 15 Kv 1,6 |
15 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 1,6 | |||
|
₽
21 505.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 15 Kv 2,5 |
15 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 2,5 | |||
|
₽
109 006.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 15 Kv 4,0 |
15 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 4 | |||
|
₽
109 006.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 20 Kv 6,3 |
20 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 6,3 | |||
|
₽
121 574.25
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 25 Kv 10 |
25 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 10 | |||
|
₽
136 723.65
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 32 Kv 16 |
32 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 16 | |||
|
₽
37 600.00
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 40 Kv 25 |
40 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 25 | |||
|
₽
174 463.80
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 50 Kv 40 |
50 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:4 бара; на разделение: 1 бар | 40 | |||
|
₽
201 061.35
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 65 Kv 63 |
65 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:2,5 бара; на разделение: 0,6 бар | 63 | |||
|
₽
336 779.10
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 80 Kv 100 |
80 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение:2,5 бара; на разделение: 0,6 бар | 100 | |||
|
₽
390 181.05
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
|
VF3 Клапан регулирующий Ду 100 Kv 145 |
100 | 16 | 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока;При сочетании клапана VF3 с приводом AMV(E) 435, AME 445 максимальная температура среды 130 °С | На смешение: AME 655, 658 SD, SU- 1 бар; AMV(E) 85, 86- 3 бара. На разделение:AMV(E) 85, 86.- 0,6 бар | 145 | |||
|
₽
438 358.20
Распродажа остатков. Наличие уточняйте в корзине
|
||||||||
