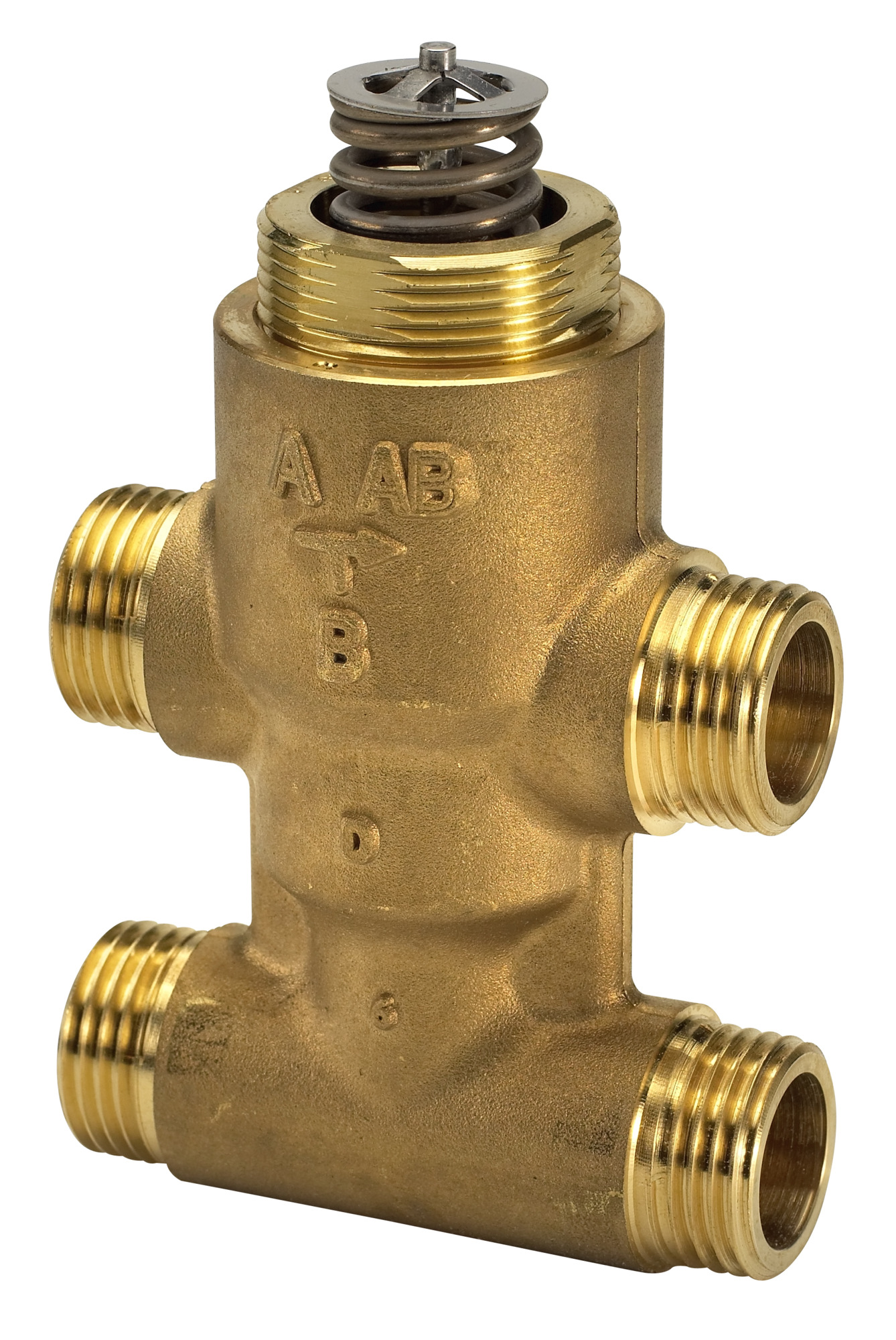

Клапан регулирующий VZ 4 Ду 15 Kv 0,6
Архивный товар
Товар снят с продажи, подберите рекомендованный аналог
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 16
- Максимально допустимый перепад давлений, бар
- 3,5 (1-рекомендуемое ограничение по шумовым характеристикам)
- Температура рабочей среды, °С
- 2-120
- Пропускная способность Kvs, м³/ч
- Для прохода A-AB-0,64; Для прохода B-AB-0,4
Документы
Все документы- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 16
- Шток
- Нержавеющая сталь
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Уплотнение
- EPDM
- L, мм
- 65
- Ход штока, мм
- 5,5
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Седло
- Необесцинковывающаяся латунь CuZn36Pb2As
- Рабочая среда
- вода или 50% водный раствор гликоля
- Характеристика регулирования
- Логарифмическая
- Максимально допустимый перепад давлений, бар
- 3,5 (1-рекомендуемое ограничение по шумовым характеристикам)
- Температура рабочей среды, °С
- 2-120
- Тип присоединения к трубопроводу
- Наружная резьба
- Динамический диапазон регулирования
- 1 : 50
- Вид привода или регулирующего блока
- AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
- Масса, кг, не более
- 0,51
- D, мм
- 12 (Фитинг)
- H, мм
- 65
- Масса приварного фитинга, кг
- 0,11
- Корпус
- Необесцинковывающаяся латунь CuZn36Pb2As
- R, дюймы
- 3/8
- Масса резьбового фитинга, кг
- 0,11
- Герметичность затвора (объем протечки / класс герметичности)
- Не более 0,05 от А к АВ, не более 1 от В к АВ
- Пропускная способность Kvs, м³/ч
- Для прохода A-AB-0,64; Для прохода B-AB-0,4
- L₁, мм
- 15
- H₁, мм
- 52,5
- Размер присоединительной резьбы по ISO 228/1, d
- ½
- G, дюйм
- ½
- C, мм
- 40
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | Пропускная способность Kvs, м³/ч | |||
|---|---|---|---|---|---|---|---|---|
|
Клапан регулирующий VZ 2 Ду15 Kv 0.25 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 0,25 | |||
|
|
||||||||
|
Клапан регулирующий VZ2 Ду15 Kv 0.4 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 0,4 | |||
|
|
||||||||
|
Клапан регулирующий VZ 2 Ду 15 Kv 0.6 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 0,63 | |||
|
|
||||||||
|
Клапан регулирующий VZ 2 Ду 15 Kv 1.0 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 1 | |||
|
|
||||||||
|
Клапан ругулирующий VZ 2 Ду 15 Kv 1.6 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 1,6 | |||
|
|
||||||||
|
Клапана регулирующий VZ 2 Ду 15 Kv 2,5 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 2,5 | |||
|
|
||||||||
|
Клапана регулирующий VZ 2 Ду 20 Kv 2,5 |
20 | 16 | 2,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 2,5 | |||
|
|
||||||||
|
Клапан регулирующий VZ 2 Ду 20 Kv 4,0 |
20 | 16 | 2,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | 3,5 | |||
|
|
||||||||
|
Клапан регулирующий VZ 3 Ду 15 Kv 0,25 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-0,25; Для прохода B-AB-0,25 | |||
|
|
||||||||
|
Клапана регулирующий VZ 3 Ду 15 Kv 0.4 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-0,4; Для прохода B-AB-0,25 | |||
|
|
||||||||
|
Клапан регулирующий VZ 3 Ду 15 Kv 0.6 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-0,64; Для прохода B-AB-0,4 | |||
|
|
||||||||
|
Клапан регулирующий VZ 3 Ду 15 Kv 1.0 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-1; Для прохода B-AB-0,63 | |||
|
|
||||||||
|
Клапан регулирующий VZ 3 Ду 15 Kv 1,6 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-1,6; Для прохода B-AB-1 | |||
|
|
||||||||
|
Клапан регулирующий 'VZ 3 Ду 15 Kv 2,5 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
|
|
||||||||
|
Клапан регулирующий VZ 3 Ду 20 Kv 2,5 |
20 | 16 | 2,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
|
|
||||||||
|
Клапан регулирующий 'VZ 3 Ду 20 Kv 4,0 |
20 | 16 | 2,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-4; Для прохода B-AB-2,5 | |||
|
|
||||||||
|
Клапан регулирующий 'VZ 4 Ду 15 Kv 0,25 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-0,25; Для прохода B-AB-0,25 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 15 Kv 0,4 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-0,4; Для прохода B-AB-0,25 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 15 Kv 0,6 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-0,64; Для прохода B-AB-0,4 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 15 Kv 1,0 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-1; Для прохода B-AB-0,63 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 15 Kv 1,6 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-1,6; Для прохода B-AB-1 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 15 Kv 2,5 |
15 | 16 | 3,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 20 Kv 2,5 |
20 | 16 | 2,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-2,5; Для прохода B-AB-1,6 | |||
|
|
||||||||
|
Клапан регулирующий VZ 4 Ду 20 Kv 4,0 |
20 | 16 | 2,5 (1-рекомендуемое ограничение по шумовым характеристикам) | 2-120 | Для прохода A-AB-4; Для прохода B-AB-2,5 | |||
|
|
||||||||
