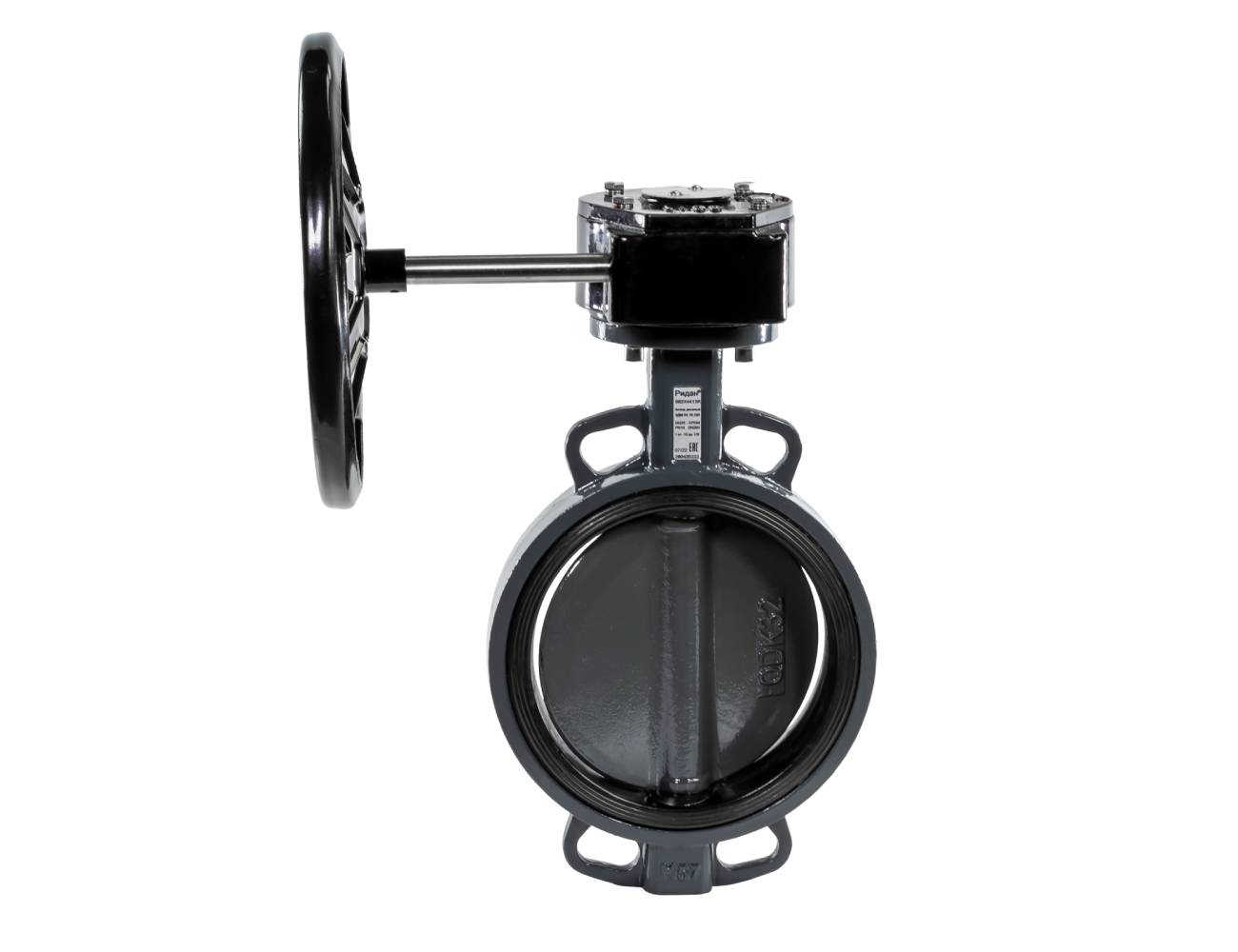

Ридан 082X4433R — Затвор дисковый поворотный ЗДМ 06.16.100, PN16, DN200, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 200
- Температура окружающей среды, °С
- от -15 до +70
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 200
- Температура окружающей среды, °С
- от -15 до +70
- Тип присоединения к трубопроводу
- Центрирующие проушины
Документы
Все документы- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 200
- Масса, кг, не более
- 22,3
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура окружающей среды, °С
- от -15 до +70
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
- Исполнение
- с ручным редукторным приводом
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- Комплектность
- В комплект поставки входит:- затвор дисковый в комплекте с ручным редуктором; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).
- Назначение изделия
- Затворы дисковые типа ЗДМ модификации 04 и 06 (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
- L, мм
- 180
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- А, мм
- 60
- U, мм
- 104
- H, мм
- 308
- W, мм
- 338
- G, мм
- 260
- ØV, мм
- 300
- Материал уплотнения
- EPDM
- Материал корпуса
- Серый чугун GG25
- материал диска
- нержавеющая сталь AISI 316
Товары серии
|
Название и
артикул
|
Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Температура окружающей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.100 PN16 DN100 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 100 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
17 325.00
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.125 PN16 DN125 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 125 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
21 367.50
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.150 PN16 DN150 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 150 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
24 762.15
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.200 PN16 DN200 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 200 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
34 131.30
Входит в складскую программу
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.250 PN16 DN250 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 250 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
51 308.25
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.300 PN16 DN300 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 300 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
61 039.65
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.350 PN16 DN350 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 350 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
92 356.95
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.400 PN16 DN400 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 400 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
121 275.00
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.500 PN16 DN500 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 500 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
276 045.00
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 04.16.600 PN16 DN600 корпус GG25, диск - чугун GGG40 , уплотнение EPDM, управление - червячный |
16 | 600 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
449 295.00
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.100 PN16 DN100 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 100 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
23 925.30
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.125 PN16 DN125 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 125 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
27 522.60
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.150 PN16 DN150 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 150 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
31 956.75
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.200 PN16 DN200 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 200 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
49 775.25
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.250 PN16 DN250 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 250 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
67 845.75
Регулярные поставки
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.300 PN16 DN300 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 300 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
88 006.80
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.350 PN16 DN350 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 350 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
145 980.45
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.400 PN16 DN400 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 400 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
227 796.45
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.500 PN16 DN500 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 500 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
456 225.00
Заказная позиция
|
||||||||
|
Затвор дисковый поворотный РИДАН ЗДМ 06.16.600 PN16 DN600 корпус GG25, диск - нержавеющая сталь AISI316 , уплотнение EPDM, управлени |
16 | 600 | от -15 до +70 | Центрирующие проушины | ||||
|
₽
721 759.50
Заказная позиция
|
||||||||
