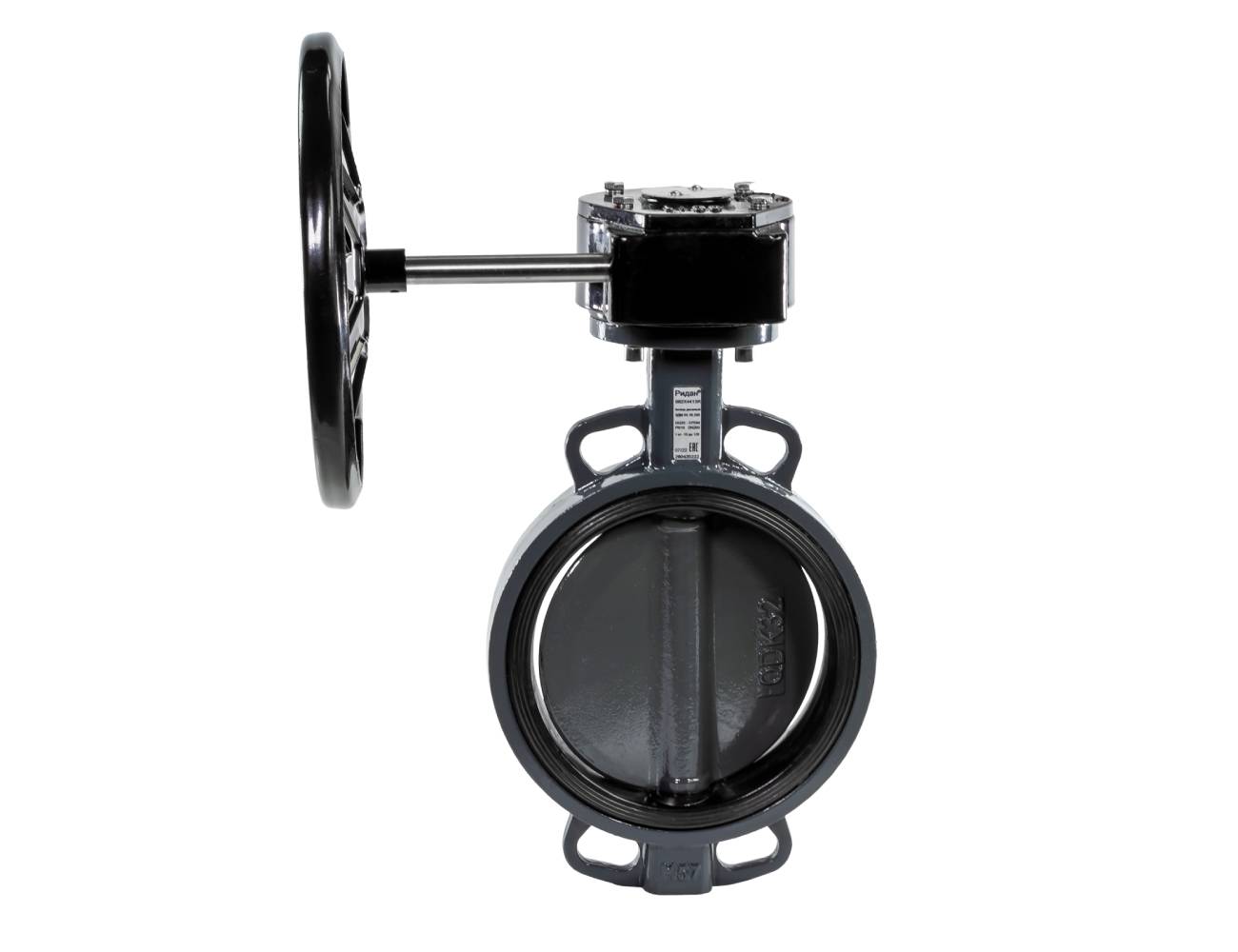

Ридан 082X4435R — Затвор дисковый поворотный ЗДМ 06.16.300, PN16, DN300, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 300
- Температура окружающей среды, °С
- от -15 до +70
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 300
- Температура окружающей среды, °С
- от -15 до +70
- Тип присоединения к трубопроводу
- Центрирующие проушины
Документы
Все документыВопросы по товару
Возможно ли изменить расположение редуктора на затворе 082X4435R, например повернуть его по часовой стрелке на 90 градусов? Есть ли какие ни будь ограничения для положения редуктора?
Посмотреть ответПодскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?
Посмотреть ответПосле запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответ- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 300
- Масса, кг, не более
- 42
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура окружающей среды, °С
- от -15 до +70
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
- Исполнение
- с ручным редукторным приводом
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- L, мм
- 205
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- А, мм
- 78
- U, мм
- 124
- H, мм
- 372
- W, мм
- 345
- G, мм
- 260
- ØV, мм
- 300
- Материал уплотнения
- EPDM
- Материал корпуса
- Серый чугун GG25
- материал диска
- нержавеющая сталь AISI 316
Вопросы о товарах серии
Возможно ли изменить расположение редуктора на затворе 082X4435R, например повернуть его по часовой стрелке на 90 градусов? Есть ли какие ни будь ограничения для положения редуктора?
Посмотреть ответПодскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?
Посмотреть ответПосле запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответТовары серии
Название и артикул | Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Температура окружающей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4411R — Затвор дисковый поворотный ЗДМ 04.16.125, PN16, DN125, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 125 | от -15 до +70 | Центрирующие проушины | ||||
₽ 23 402.50 Регулярные поставки | ||||||||
Ридан 082X4413R — Затвор дисковый поворотный ЗДМ 04.16.200, PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 200 | от -15 до +70 | Центрирующие проушины | ||||
₽ 37 381.90 Входит в складскую программу | ||||||||
Ридан 082X4414R — Затвор дисковый поворотный ЗДМ 04.16.250, PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 250 | от -15 до +70 | Центрирующие проушины | ||||
₽ 56 194.75 Регулярные поставки | ||||||||
Ридан 082X4415R — Затвор дисковый поворотный ЗДМ 04.16.300, PN16, DN300, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 300 | от -15 до +70 | Центрирующие проушины | ||||
₽ 66 852.95 Регулярные поставки | ||||||||
Ридан 082X4416R — Затвор дисковый поворотный ЗДМ 04.16.350, PN16, DN350, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 350 | от -15 до +70 | Центрирующие проушины | ||||
₽ 101 152.85 Регулярные поставки | ||||||||
Ридан 082X4417R — Затвор дисковый поворотный ЗДМ 04.16.400, PN16, DN400, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 400 | от -15 до +70 | Центрирующие проушины | ||||
₽ 132 825.00 Регулярные поставки | ||||||||
Ридан 082X4418R — Затвор дисковый поворотный ЗДМ 04.16.500, PN16, DN500, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 500 | от -15 до +70 | Центрирующие проушины | ||||
₽ 302 335.00 Заказная позиция | ||||||||
Ридан 082X4419R — Затвор дисковый поворотный ЗДМ 04.16.600, PN16, DN600, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 600 | от -15 до +70 | Центрирующие проушины | ||||
₽ 492 085.00 Заказная позиция | ||||||||
Ридан 082X4430R — Затвор дисковый поворотный ЗДМ 06.16.100, PN16, DN100, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 100 | от -15 до +70 | Центрирующие проушины | ||||
₽ 26 203.90 Регулярные поставки | ||||||||
Ридан 082X4433R — Затвор дисковый поворотный ЗДМ 06.16.200, PN16, DN200, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 200 | от -15 до +70 | Центрирующие проушины | ||||
₽ 54 515.75 Регулярные поставки | ||||||||
Ридан 082X4434R — Затвор дисковый поворотный ЗДМ 06.16.250, PN16, DN250, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 250 | от -15 до +70 | Центрирующие проушины | ||||
₽ 74 307.25 Регулярные поставки | ||||||||
Ридан 082X4435R — Затвор дисковый поворотный ЗДМ 06.16.300, PN16, DN300, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 300 | от -15 до +70 | Центрирующие проушины | ||||
₽ 96 388.40 Регулярные поставки | ||||||||
Ридан 082X4436R — Затвор дисковый поворотный ЗДМ 06.16.350, PN16, DN350, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 350 | от -15 до +70 | Центрирующие проушины | ||||
₽ 159 883.35 Заказная позиция | ||||||||
Ридан 082X4437R — Затвор дисковый поворотный ЗДМ 06.16.400, PN16, DN400, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 400 | от -15 до +70 | Центрирующие проушины | ||||
₽ 249 491.35 Заказная позиция | ||||||||
Ридан 082X4438R — Затвор дисковый поворотный ЗДМ 06.16.500, PN16, DN500, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 500 | от -15 до +70 | Центрирующие проушины | ||||
₽ 499 675.00 Заказная позиция | ||||||||
Ридан 082X4432R — Затвор дисковый поворотный ЗДМ 06.16.150, PN16, DN150, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 150 | от -15 до +70 | Центрирующие проушины | ||||
₽ 35 000.25 Регулярные поставки | ||||||||
Ридан 082X4439R — Затвор дисковый поворотный ЗДМ 06.16.600, PN16, DN600, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 600 | от -15 до +70 | Центрирующие проушины | ||||
₽ 790 498.50 Заказная позиция | ||||||||
Ридан 082X4431R — Затвор дисковый поворотный ЗДМ 06.16.125, PN16, DN125, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом | 16 | 125 | от -15 до +70 | Центрирующие проушины | ||||
₽ 30 143.80 Заказная позиция | ||||||||
Ридан 082X4410R — Затвор дисковый поворотный ЗДМ 04.16.100, PN16, DN100, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 100 | от -15 до +70 | Центрирующие проушины | ||||
₽ 18 975.00 Регулярные поставки | ||||||||
Ридан 082X4412R — Затвор дисковый поворотный ЗДМ 04.16.150, PN16, DN150, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный | 16 | 150 | от -15 до +70 | Центрирующие проушины | ||||
₽ 27 120.45 Регулярные поставки | ||||||||
