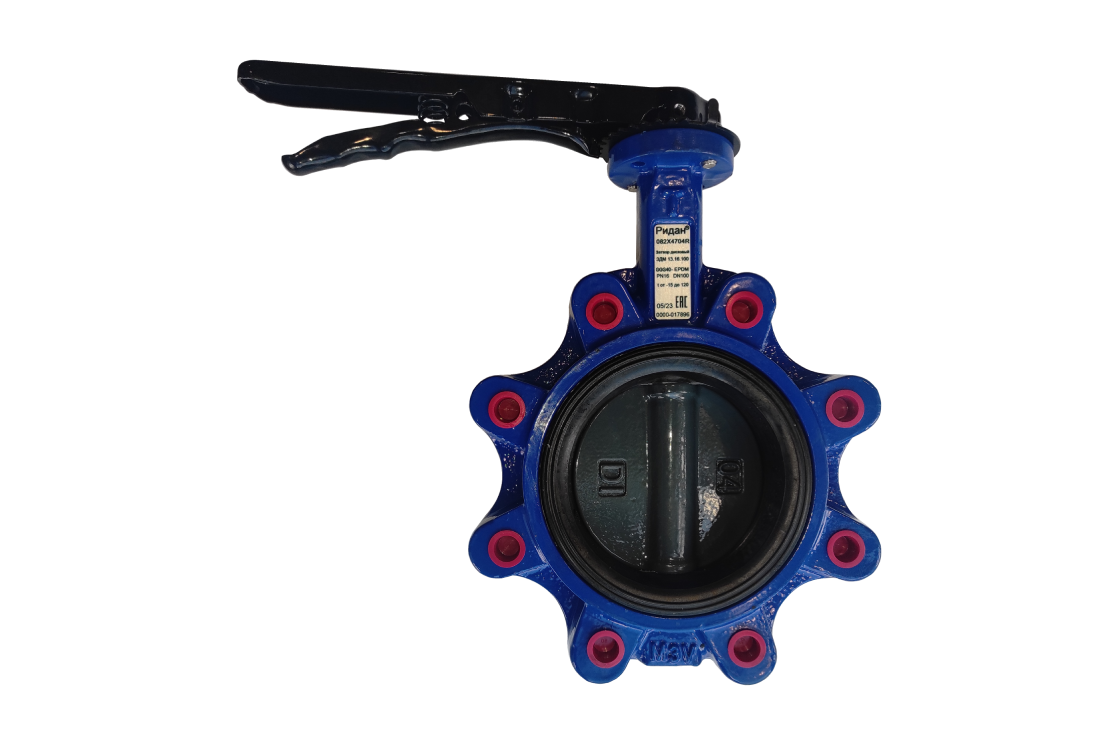

Ридан 082X4703R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.80 PN16, DN80, с рукояткой, корпус GG25, диск чугун RAL5002

10 512.15
Цена без НДСЗаказная позиция
Получить скидку
Присоединяйтесь к Ридан Onlineи покупайте выгодней
Корзина
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
Температура рабочей среды, °С
от -10 до +120
Бренд:Ридан

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
Температура рабочей среды, °С
от -10 до +120
Тип присоединения к трубопроводу
Резьбовые проушины

Документы

Все документы
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
2D Чертеж
2D Чертеж
2D Чертеж
082X4703R_082X4723R - 2D ЗДМ-Ридан L DN80 рук_dwg

.dwg
3D Модель
3D Модель
3D Модель
3D модель затвора ЗДМ с рез_ проушинами DN80 PN16 с рукояткой_STEP

.step
Письмо о замене
Письмо о замене
Письмо о замене

.pdf
Каталог
Каталог
Техническое описание
Техническое описание
Техническое описание

.pdf

Вопросы по товару

Подскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?

Посмотреть ответ

После запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?

Посмотреть ответ

Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.

Посмотреть ответ
Номинальный диаметр (DN), мм
80
Номинальное давление (PN), бар
16
Рабочая среда
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура рабочей среды, °С
от -10 до +120
Тип присоединения к трубопроводу
Резьбовые проушины
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс А
Масса, кг, не более
5,4
Температура окружающей среды, °С
от -10 до +70
A, мм
46
D, мм
150
B, мм
90
F, мм
206
Дополнительные требования
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Максимальное рабочее давление среды при температуре +20С (Рр), бар
16
Исполнение
с рукояткой
ØC, мм
118
Z, мм
69
Назначенный ресурс работы
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Паспорт
Паспорт

.pdf
Руководство
Руководство
2D Чертеж
2D Чертеж
082X4703R_082X4723R - 2D ЗДМ-Ридан L DN80 рук_dwg

.dwg
3D Модель
3D Модель
3D модель затвора ЗДМ с рез_ проушинами DN80 PN16 с рукояткой_STEP

.step
Письмо о замене
Письмо о замене

.pdf
Каталог
Каталог
Техническое описание
Техническое описание

.pdf

Вопросы о товарах серии

Подскажите, пожалуйста, можно ли в горизонтальном трубопроводе дисковый затвор ЗДМ DN65 установить под каким-то углом 30-90град относительно вертикальной оси горизонтально расположенной трубы?

Посмотреть ответ

После запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?

Посмотреть ответ

Подскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.

Посмотреть ответ
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Цена
    Вес, кг
    Название и артикул
    Номинальное давление (PN), барНоминальный диаметр (DN), ммТемпература рабочей среды, °СТип присоединения к трубопроводу

    Ридан 082X4700R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.40 PN16, DN40, с рукояткой, корпус GG25, диск чугун RAL5002

    1640от -10 до +120Резьбовые проушины
    5 845.45Заказная позиция

    Ридан 082X4701R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.50 PN16, DN50, с рукояткой, корпус GG25, диск чугун RAL5002

    1650от -10 до +120Резьбовые проушины
    6 694.15Заказная позиция

    Ридан 082X4702R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.65 PN16, DN65, с рукояткой, корпус GG25, диск чугун RAL5002

    1665от -10 до +120Резьбовые проушины
    8 113.25Заказная позиция

    Ридан 082X4703R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.80 PN16, DN80, с рукояткой, корпус GG25, диск чугун RAL5002

    1680от -10 до +120Резьбовые проушины
    10 512.15Заказная позиция

    Ридан 082X4704R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.100 PN16, DN100, с рукояткой, корпус GG25, диск чугун RAL5002

    16100от -10 до +120Резьбовые проушины
    13 196.25Заказная позиция

    Ридан 082X4705R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.125 PN16, DN125, с рукояткой, корпус GG25, диск чугун RAL5002

    16125от -10 до +120Резьбовые проушины
    17 706.55Заказная позиция

    Ридан 082X4706R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.150 PN16, DN150, с рукояткой, корпус GG25, диск чугун RAL5002

    16150от -10 до +120Резьбовые проушины
    19 978.95Заказная позиция

    Ридан 082X4707R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.200 PN16, DN200, с рукояткой, корпус GG25, диск чугун RAL5002

    16200от -10 до +120Резьбовые проушины
    38 830.90Заказная позиция

    Ридан 082X4708R — Затвор дисковый с резьбовыми проушинами ЗДМ 13.16.250 PN16, DN250, с рукояткой, корпус GG25, диск чугун RAL5002

    16250от -10 до +120Резьбовые проушины
    59 555.05Заказная позиция

    Ридан 082X4720R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.40 PN16, DN40, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    1640от -10 до +120Резьбовые проушины
    6 848.25Заказная позиция

    Ридан 082X4721R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.50 PN16, DN50, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    1650от -10 до +120Резьбовые проушины
    7 731.45Заказная позиция

    Ридан 082X4722R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.65 PN16, DN65, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    1665от -10 до +120Резьбовые проушины
    9 739.35Заказная позиция

    Ридан 082X4723R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.80 PN16, DN80, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    1680от -10 до +120Резьбовые проушины
    12 906.45Заказная позиция

    Ридан 082X4724R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.100 PN16, DN100, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    16100от -10 до +120Резьбовые проушины
    16 765.85Заказная позиция

    Ридан 082X4725R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.125 PN16, DN125, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    16125от -10 до +120Резьбовые проушины
    23 626.75Заказная позиция

    Ридан 082X4726R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.150 PN16, DN150, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    16150от -10 до +120Резьбовые проушины
    27 541.35Заказная позиция

    Ридан 082X4727R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.200 PN16, DN200, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    16200от -10 до +120Резьбовые проушины
    50 780.55Заказная позиция

    Ридан 082X4728R — Затвор дисковый с резьбовыми проушинами ЗДМ 15.16.250 PN16, DN250, с рукояткой, корпус GGG40, диск нержавеющая сталь RAL5002

    16250от -10 до +120Резьбовые проушины
    81 853.55Заказная позиция
