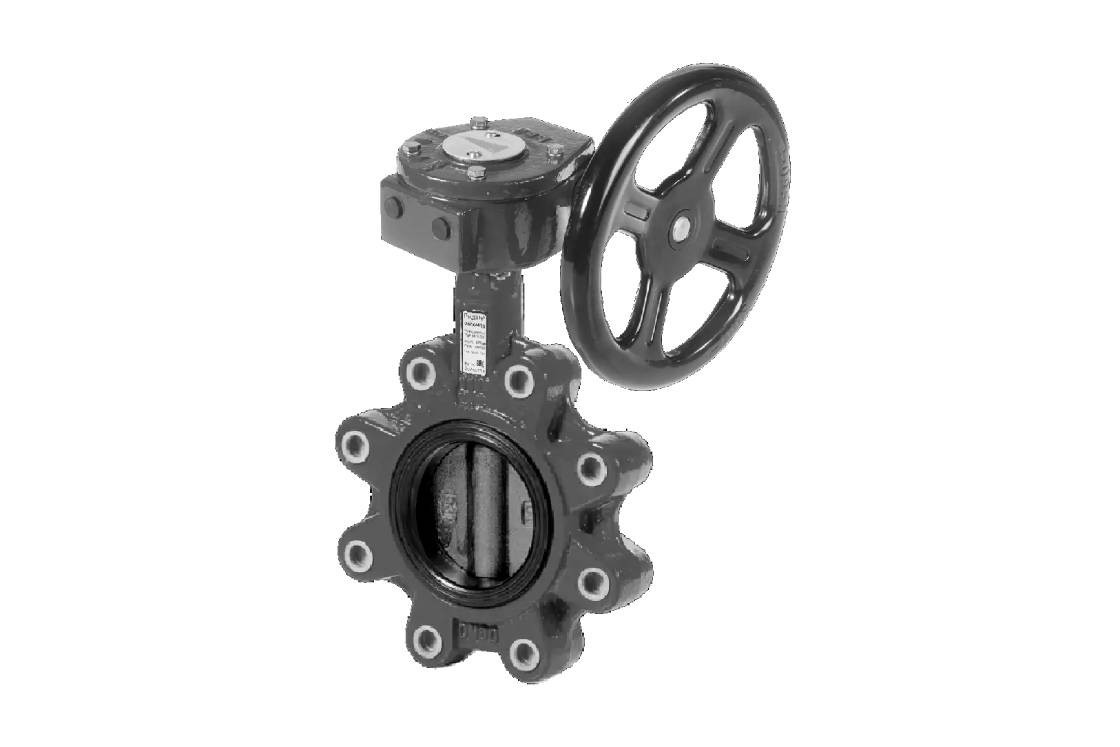

Ридан 082X4949R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор
и покупайте выгодней
- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 25
- Тип присоединения к трубопроводу
- Резьбовые проушины
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 25
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Температура рабочей среды, °С
- от -15 до +120
Документы
Все документы- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 25
- B, мм
- 95
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Температура рабочей среды, °С
- от -15 до +120
- ØD, мм
- 150
- L, мм
- 46
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- Исполнение
- с ручным редукторным приводом
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 25
- Температура окружающей среды, °С
- от -15 до +70
- F, мм
- 160
- Материал корпуса
- Высокопрочный чугун GGG40
- Материал уплотнения
- EPDM/NBR
- ØE, мм
- 18
- nxM
- 8-M16
- ØK, мм
- 160
- T, мм
- 68
- материал диска
- Высокопрочный чугун GGG40
- А, мм
- 141
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Тип присоединения к трубопроводу | Температура рабочей среды, °С | ||||
|---|---|---|---|---|---|---|---|---|
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN50 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор; |
50 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN65 корпус чугун GGG40; диск чугун GGG40;уплотнение EPDM; механический редуктор; |
65 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор; |
80 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN100 корпус чугун GGG40; диск чугун GGG40;уплотнение EPDM; механический редуктор; |
100 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN125 корпус чугун GGG40; диск чугун GGG40;уплотнение EPDM; механический редуктор; |
125 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN150 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор; |
150 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN50 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
50 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN65 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
65 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
80 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN100 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
100 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN125 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
125 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN150 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
150 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN200 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
200 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN250 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
250 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
|
Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN300 корпус чугун GGG40; диск нерж.сталь 316; уплотнение EPDM; механический редуктор; |
300 | 25 | Резьбовые проушины | от -15 до +120 | ||||
|
|
||||||||
