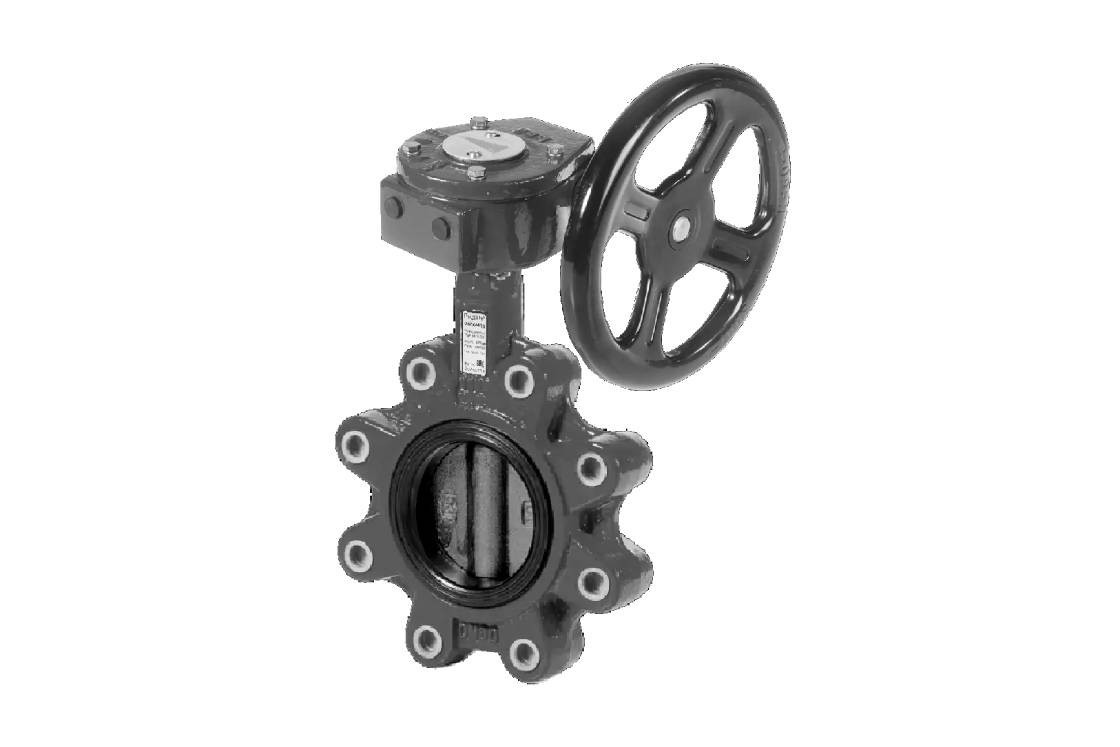

Ридан 082X4956R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор
- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- от -15 до +120
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
Документы
Все документы- Исполнение
- с ручным редукторным приводом
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
- Комплектность
- В комплект поставки входит:- затвор дисковый в комплекте с ручным редуктором; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).
- Назначение изделия
- Затворы дисковые типа ЗДМ модификации 04 и 06 (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
- Номинальный диаметр (DN), мм
- 80
- Номинальное давление (PN), бар
- 25
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- L, мм
- 46
- Температура окружающей среды, °С
- от -15 до +70
- Материал корпуса
- Высокопрочный чугун GGG40
- B, мм
- 95
- F, мм
- 160
- Материал уплотнения
- EPDM/NBR
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 25
- ØD, мм
- 150
- А, мм
- 141
- ØE, мм
- 18
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- T, мм
- 68
- материал диска
- нержавеющая сталь SS 316
- ØK, мм
- 160
- nxM
- 8-M16
