Ридан 087H374984R — Контроллер ECL4 Control 368R Ethernet, напряжение питания 24V AC/DC
Инструкция ECL4 Control 368
ECL4 Control 368 выполняет следующие функции:
- управление системой отопления и системой горячего водоснабжения с импульсными приводами регулирующих клапанов
- управление системой подпитки контура отопления
- поддержка основных преднастроенных датчиков температуры
- возможность выбора между несколькими режимами работы систем отопления и ГВС, включая управление температурой подачи по недельному графику в режиме «По расписанию»
- расширенные возможности настройки отопительного графика
- управление регулирующими клапанами систем отопления и ГВС с импульсными приводами
- возможность приоритизации температуры теплоносителя, возвращаемого в тепловую сеть, перед температурой в контуре отопления
- возможность приоритизации температуры ГВС перед температурой в контуре отопления
- раздельное включение автоматики контуров
- автоматическое выравнивание наработок насосов
- мониторинг и индикация наличия аварий
- интеграция в систему удаленного мониторинга и управления Cloud-Control без дополнительных затрат на программирование или наладку

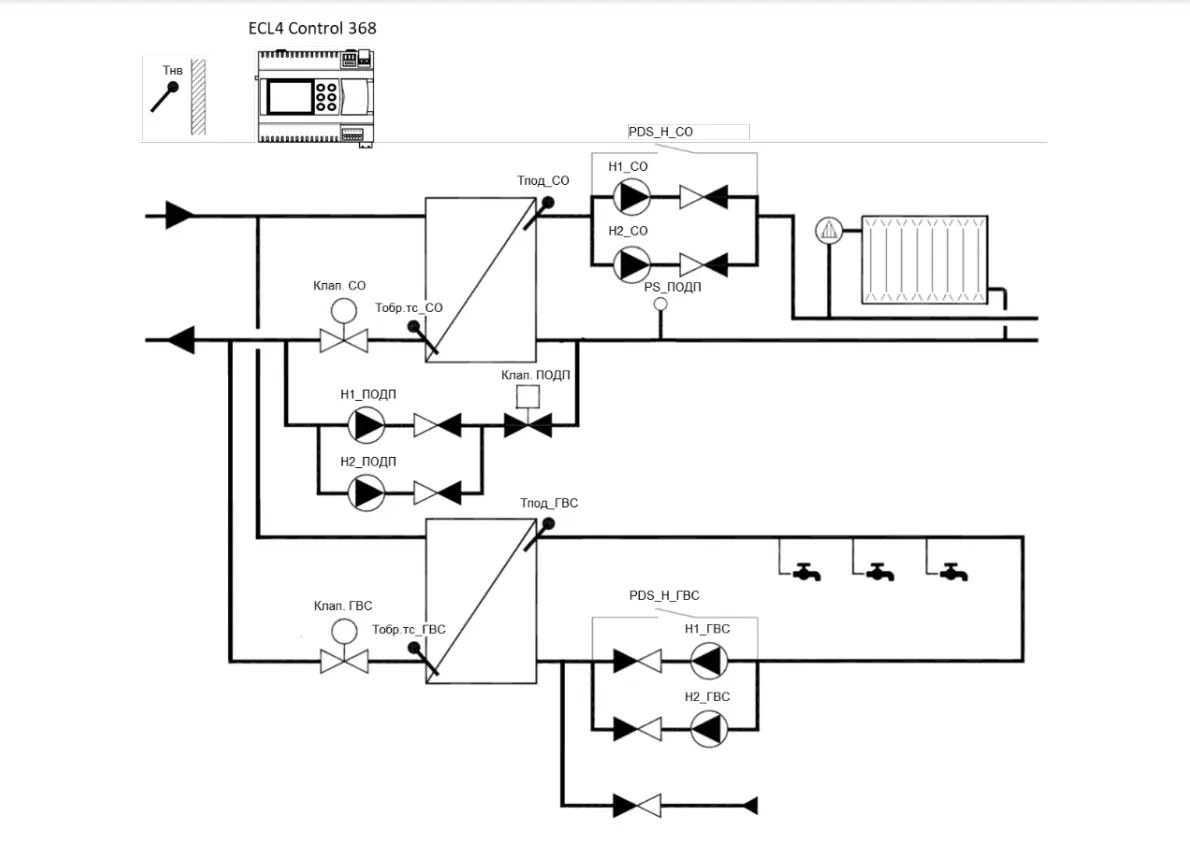

Схема приложения ECL4 Control 368
- Масса, кг, не более
- 0,36
- Температура транспортировки и хранения, °С
- от -40 до +55 ºС
- Потребляемая мощность, Вт
- 10
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Масса, кг, не более
- 0,36
- Температура транспортировки и хранения, °С
- от -40 до +55 ºС
- Потребляемая мощность, Вт
- 10
- Напряжение питания, В
- 24V AC/DC
- Диапазон допустимого напряжения
- 16-48V DC / 18-36V AC
Обзор
Обзор- Автоматизация индивидуальных и групповых тепловых пунктов.
- Модернизация существующих систем отопления и ГВС.
- Объекты, требующие интеграции в комплексные системы диспетчеризации.
- управление системой отопления и системой горячего водоснабжения с импульсными приводами регулирующих клапанов
- управление системой подпитки контура отопления
- поддержка основных преднастроенных датчиков температуры
- возможность выбора между несколькими режимами работы систем отопления и ГВС, включая управление температурой подачи по недельному графику в режиме «По расписанию»
- расширенные возможности настройки отопительного графика
- управление регулирующими клапанами систем отопления и ГВС с импульсными приводами
- возможность приоритизации температуры теплоносителя, возвращаемого в тепловую сеть, перед температурой в контуре отопления
- возможность приоритизации температуры ГВС перед температурой в контуре отопления
- раздельное включение автоматики контуров
- автоматическое выравнивание наработок насосов
- мониторинг и индикация наличия аварий
- интеграция в систему удаленного мониторинга и управления Cloud-Control без дополнительных затрат на программирование или наладку
- запись архива
ECL4 Control — это современный электронный регулятор, предназначенный для автоматического управления температурой в системах отопления и горячего водоснабжения. Он обеспечивает поддержание комфортного климата и повышает энергоэффективность работы теплового пункта.
Ключевые возможности и преимущества
Простая и наглядная настройка
Контроллер оснащен встроенным веб-конфигуратором. Для настройки достаточно подключиться к устройству с ПК или ноутбука через USB или Ethernet и открыть любой браузер. Интуитивный интерфейс позволяет быстро адаптировать параметры системы под конкретное оборудование и задачи. Конфигуратор автоматически формирует графическую схему и схему подключений, которые можно выгрузить в PDF для использования при монтаже.
Удобство оперативного контроля
Для мониторинга работы системы в реальном времени используется цветной графический дисплей. На него в многостраничном режиме выводятся все основные технологические параметры. Управление и навигация осуществляются с помощью простой 6-кнопочной клавиатуры.
Готовые алгоритмы для эффективного управления
ECL4 Control использует встроенные проверенные алгоритмы управления, что исключает необходимость сложного программирования и снижает риск ошибок при наладке. Это позволяет быстро ввести систему в эксплуатацию и оптимизировать ее работу.
Гибкие возможности для интеграции
Базовые версии контроллера поддерживают подключение к системам диспетчеризации по протоколу Modbus RTU. В качестве опции доступен порт Ethernet, который позволяет интегрировать устройство в сеть по протоколу Modbus TCP или подключить его к облачной платформе диспетчеризации «Ридан» Cloud-Control. Это готовое решение для организации удаленного мониторинга и управления без дополнительных затрат на программирование.
Области применения:
ECL4 Control сочетает в себе современный функционал, простоту настройки и надежность, предлагая готовое решение для задач автоматизации теплоснабжения.
ECL4 Control 368 выполняет следующие функции:
Документы
Все документыВопросы по товару
ECL4 совместим только с датчиками P1000, или возможно подключение других термометров сопротивления (P100, P500 ......)?
Посмотреть ответЕсть ли у ECL4 возможность управлять приводом с аналоговым управлением и отслеживать положение привода? и у какой-то предыдущей версии ECL310?
Посмотреть ответВ чем необходимость применения реле перепада давления и можно ли обойтись без его подключения к контроллеру ECL 4 Control 368 для управления группой насосов.
Посмотреть ответДобрый день. Прошу сообщить какой класc защиты на блоке питания 082X9190R (Конкретно IP), а так же предоставить документ где это прописанно
Посмотреть ответ- Масса, кг, не более
- 0,36
- Температура транспортировки и хранения, °С
- от -40 до +55 ºС
- Потребляемая мощность, Вт
- 10
- Напряжение питания, В
- 24V AC/DC
- Диапазон допустимого напряжения
- 16-48V DC / 18-36V AC
- RTC-часы
- да, 7 лет на съемной батарее CR1632
- Дисплей и клавиатура
- Цветной дисплей, 320x240 точек, 2,4" 6 кнопок
- Аналоговый вход под датчик температуры
- 5 шт Pt1000, AI6 используется как дискретный
- Класс защиты корпуса
- IP40
- Цифровой выход
- 8 э/м реле до 400В перемен, макс. ток 5 А, 2 твердотельных реле до 270В перем. макс. ток 1 А,
- RS-485
- 3 шт., Скорость 4800 - 115200 бит/с, есть терминаторы 120 Ом (вкл/выкл)
- Рабочая температура окружающей среды, °С
- от 0 до +55 ºС
- Ethernet
- LAN 100 Mbit/s
- MicroUSB
- Разъем для подключения к встроенному веб-серверу
- Размер (ШхГхВ), мм
- 140х55х110
- Монтаж
- DIN-рейка TS-35/7.5/15 стандарта EN 50022
- EAN13 (Single-pack)
- 4620003282027
- Автоматизация индивидуальных и групповых тепловых пунктов.
- Модернизация существующих систем отопления и ГВС.
- Объекты, требующие интеграции в комплексные системы диспетчеризации.
- управление системой отопления и системой горячего водоснабжения с импульсными приводами регулирующих клапанов
- управление системой подпитки контура отопления
- поддержка основных преднастроенных датчиков температуры
- возможность выбора между несколькими режимами работы систем отопления и ГВС, включая управление температурой подачи по недельному графику в режиме «По расписанию»
- расширенные возможности настройки отопительного графика
- управление регулирующими клапанами систем отопления и ГВС с импульсными приводами
- возможность приоритизации температуры теплоносителя, возвращаемого в тепловую сеть, перед температурой в контуре отопления
- возможность приоритизации температуры ГВС перед температурой в контуре отопления
- раздельное включение автоматики контуров
- автоматическое выравнивание наработок насосов
- мониторинг и индикация наличия аварий
- интеграция в систему удаленного мониторинга и управления Cloud-Control без дополнительных затрат на программирование или наладку
- запись архива
ECL4 Control — это современный электронный регулятор, предназначенный для автоматического управления температурой в системах отопления и горячего водоснабжения. Он обеспечивает поддержание комфортного климата и повышает энергоэффективность работы теплового пункта.
Ключевые возможности и преимущества
Простая и наглядная настройка
Контроллер оснащен встроенным веб-конфигуратором. Для настройки достаточно подключиться к устройству с ПК или ноутбука через USB или Ethernet и открыть любой браузер. Интуитивный интерфейс позволяет быстро адаптировать параметры системы под конкретное оборудование и задачи. Конфигуратор автоматически формирует графическую схему и схему подключений, которые можно выгрузить в PDF для использования при монтаже.
Удобство оперативного контроля
Для мониторинга работы системы в реальном времени используется цветной графический дисплей. На него в многостраничном режиме выводятся все основные технологические параметры. Управление и навигация осуществляются с помощью простой 6-кнопочной клавиатуры.
Готовые алгоритмы для эффективного управления
ECL4 Control использует встроенные проверенные алгоритмы управления, что исключает необходимость сложного программирования и снижает риск ошибок при наладке. Это позволяет быстро ввести систему в эксплуатацию и оптимизировать ее работу.
Гибкие возможности для интеграции
Базовые версии контроллера поддерживают подключение к системам диспетчеризации по протоколу Modbus RTU. В качестве опции доступен порт Ethernet, который позволяет интегрировать устройство в сеть по протоколу Modbus TCP или подключить его к облачной платформе диспетчеризации «Ридан» Cloud-Control. Это готовое решение для организации удаленного мониторинга и управления без дополнительных затрат на программирование.
Области применения:
ECL4 Control сочетает в себе современный функционал, простоту настройки и надежность, предлагая готовое решение для задач автоматизации теплоснабжения.
ECL4 Control 368 выполняет следующие функции:
Вопросы о товарах серии
ECL4 совместим только с датчиками P1000, или возможно подключение других термометров сопротивления (P100, P500 ......)?
Посмотреть ответЕсть ли у ECL4 возможность управлять приводом с аналоговым управлением и отслеживать положение привода? и у какой-то предыдущей версии ECL310?
Посмотреть ответВ чем необходимость применения реле перепада давления и можно ли обойтись без его подключения к контроллеру ECL 4 Control 368 для управления группой насосов.
Посмотреть ответДобрый день. Прошу сообщить какой класc защиты на блоке питания 082X9190R (Конкретно IP), а так же предоставить документ где это прописанно
Посмотреть ответТовары серии
Название и артикул | Масса, кг, не более | Температура транспортировки и хранения, °С | Потребляемая мощность, Вт | Напряжение питания, В | Диапазон допустимого напряжения | |||
|---|---|---|---|---|---|---|---|---|
Ридан 087H374984R — Контроллер ECL4 Control 368R Ethernet, напряжение питания 24V AC/DC | 0,36 | от -40 до +55 ºС | 10 | 24V AC/DC | 16-48V DC / 18-36V AC | |||
₽ 137 499.75 Входит в складскую программу | ||||||||
Ридан 087H374973R — Контроллер ECL4 Control 368R ПЧ Ethernet | 0,72 | от -40 до +55 ºС | 15 | 24V AC/DC | 16-48V DC / 18-36V AC | |||
₽ 145 833.80 Регулярные поставки | ||||||||
Ридан 087H374983R — Контроллер ECL4 Control 368R, напряжение питания 24V AC/DC | 0,36 | от -40 до +55 ºС | 10 | 24V AC/DC | 16-48V DC / 18-36V AC | |||
Ридан 087H374972R — Контроллер ECL4 Control 368R ПЧ, напряжение питания 24V AC/DC | 0,72 | от -40 до +55 ºС | 15 | 24V AC/DC | 16-48V DC / 18-36V AC | |||
Ридан 087H374981R — Контроллер ECL4 Control 361R PLUS, напряжение питания 24V AC/DC | 0,72 | от -40 до +55 ºС | 15 | 24V AC/DC | 16-48V DC / 18-36V AC | |||
Ридан 087H374982R — Контроллер ECL4 Control 361R PLUS Ethernet, напряжение питания 24V AC/DC | 0,72 | от -40 до +55 ºС | 15 | 24V AC/DC | 16-48V DC / 18-36V AC | |||
Ридан 082X9190R — Блок питания для ECL 24В, 36Вт | — | — | — | — | — | |||
₽ 5 750.00 Входит в складскую программу | ||||||||
