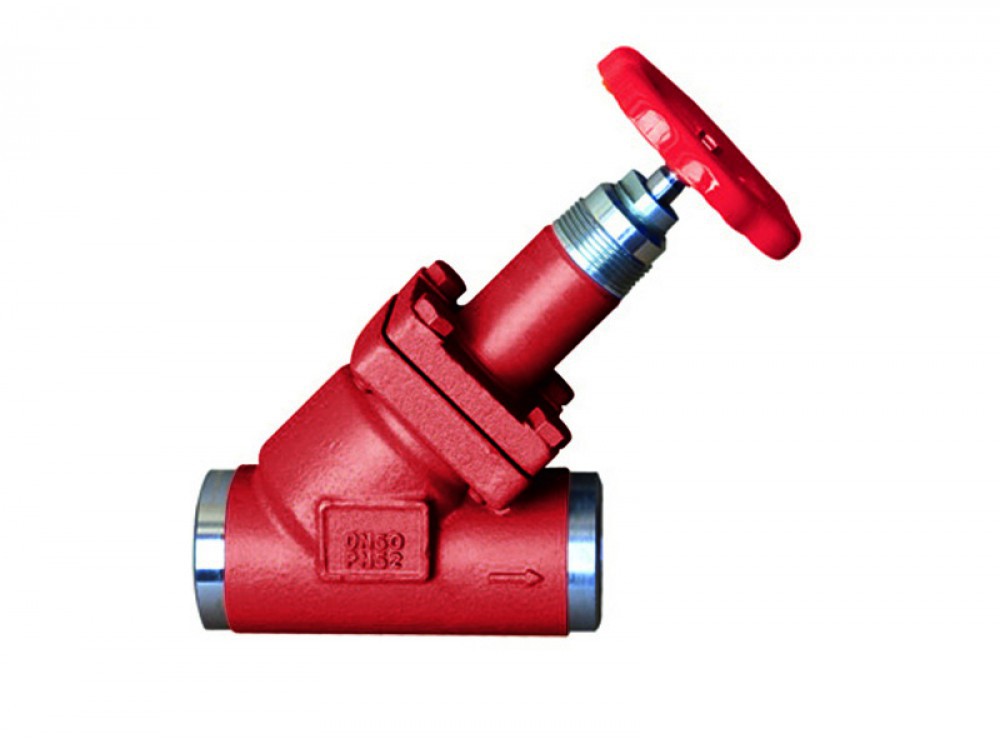

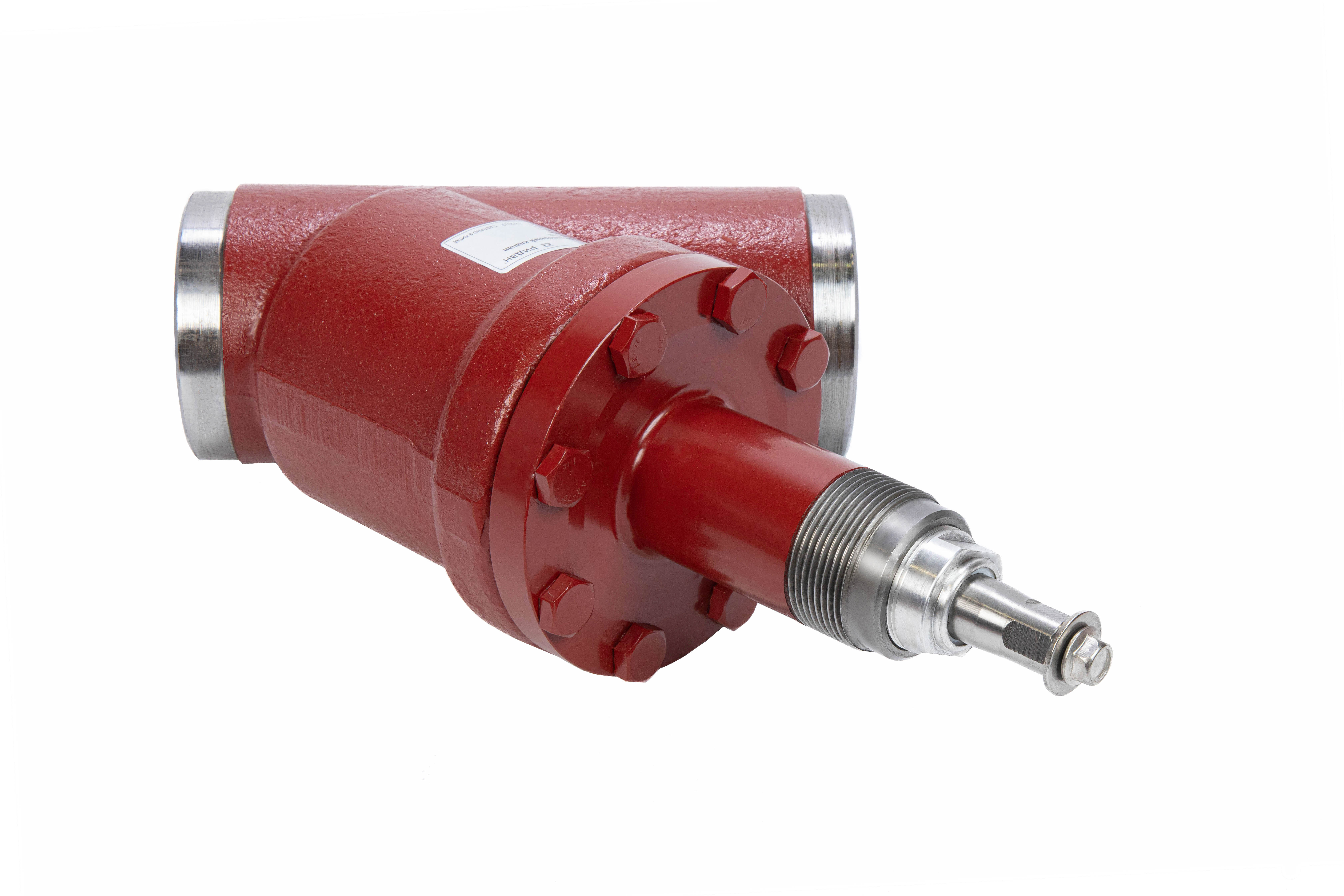

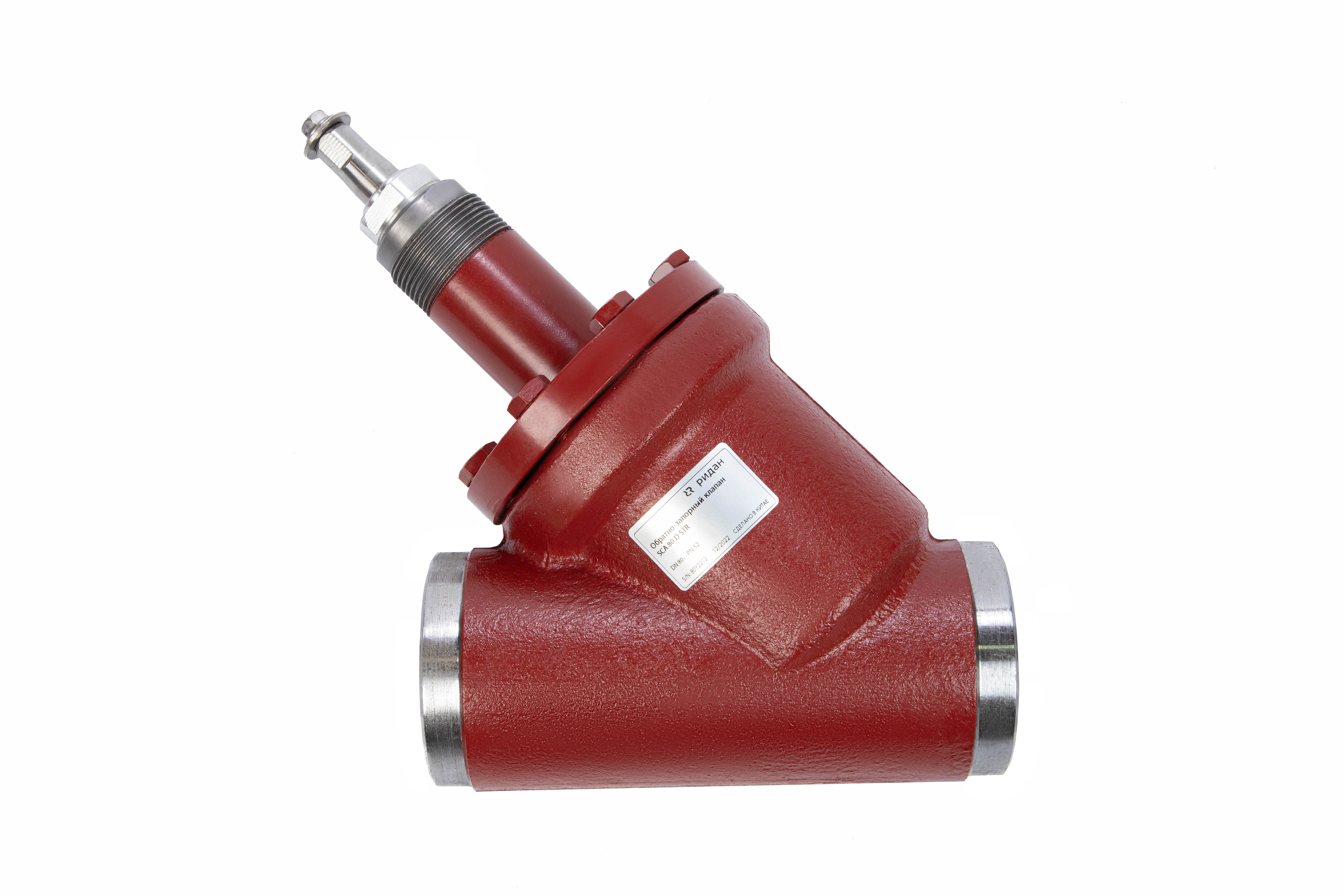

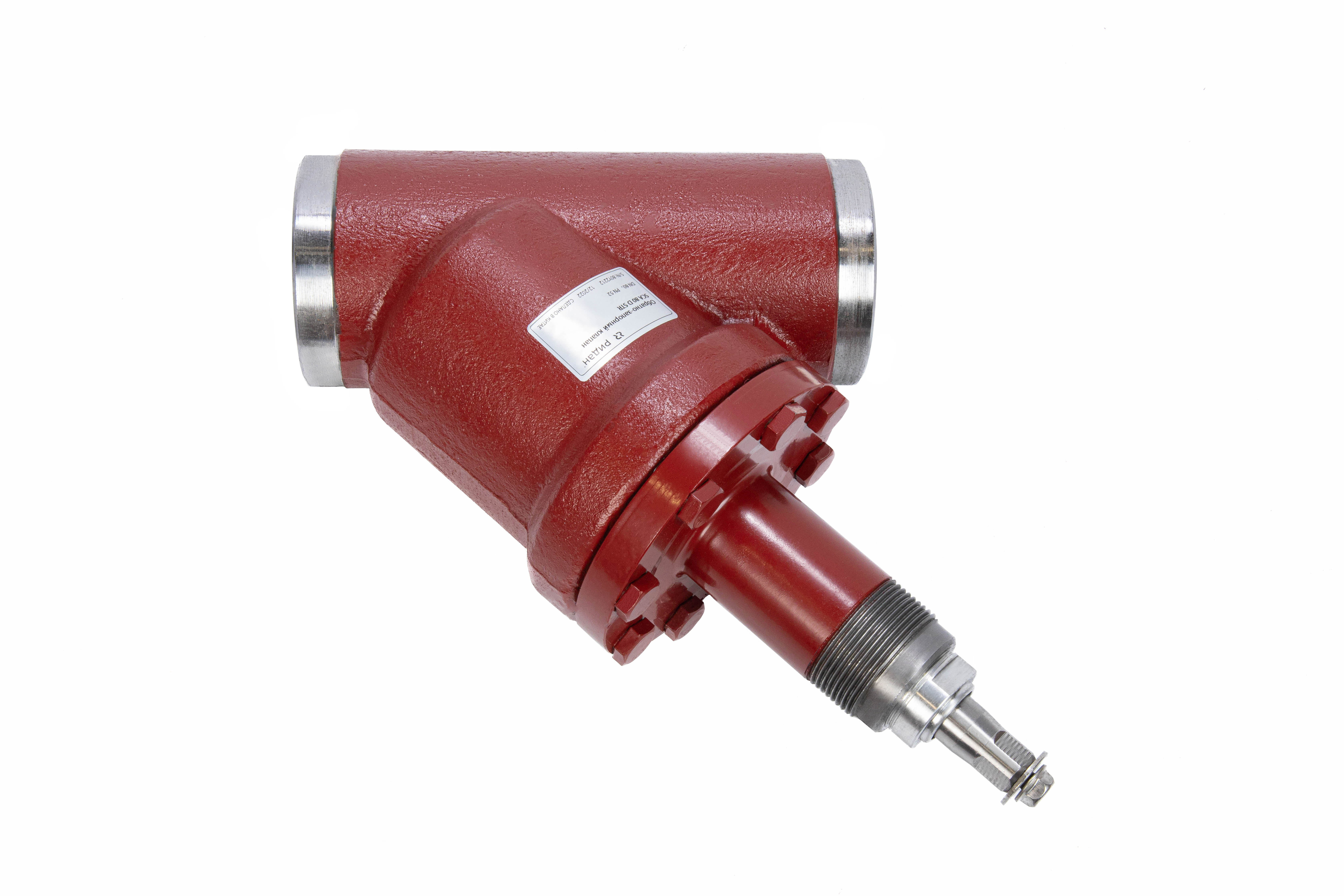

Ридан 146B7150R — Прямой обратно-запорный клапан SCA 150 G STR PN 52

146B7150R
Товары серии Форум Ридан Профи Бонусная программа
₽ 134 653.54
Цена без НДС Заказная позиция
Корзина
Техническое описание серии

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Основное

Все характеристики

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Исполнение
Прямой
Максимальное рабочее давление (PN), бар изб.
52
Температура рабочей среды, °С
-60 … +120
Тип присоединения
150 D (6") — под сварку GOST
Пропускная способность Kvs, м³/ч
590
Номинальный диаметр (DN), мм
150

Обзор

Обзор

Основные параметры:

  • Рабочая среда:  R 717 (аммиак), R744 (диоксид углерода),  ГХФУ и ГФУ хладагенты
  • Типоразмер: DN 15 - DN 150
  • Шток, сальник и болты из нержавеющей стали
  • Оптимизированная геометрия проточной части клапанов
  • Демпфирующая камера обеспечивает оптимальную защиту от пульсаций  при низких нагрузках
  • Сальник оснащен маслосъемным кольцом, препятствующим проникновению грязи и льда внутрь клапана.

Документы

Все документы
ØD1, мм
74
ØD2, мм
315
Исполнение
Прямой
Номинальный диаметр (DN), мм
150
Максимальное рабочее давление (PN), бар изб.
52
Тип присоединения
150 D (6") — под сварку GOST
L, мм
370
Масса, кг
38
Температура рабочей среды, °С
-60 … +120
Пропускная способность Kvs, м³/ч
590
B, мм
91
H2, мм
594
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
H1
505
H₁, мм
505
L
370
E, мм
218
Герметичность затвора по ГОСТ 9544
Класс "А" по ГОСТ 9544-2015
d2
315
D1
74
b
91
Масса
38
H2
594
E
218
C1
483
C2
572

Основные параметры:

  • Рабочая среда:  R 717 (аммиак), R744 (диоксид углерода),  ГХФУ и ГФУ хладагенты
  • Типоразмер: DN 15 - DN 150
  • Шток, сальник и болты из нержавеющей стали
  • Оптимизированная геометрия проточной части клапанов
  • Демпфирующая камера обеспечивает оптимальную защиту от пульсаций  при низких нагрузках
  • Сальник оснащен маслосъемным кольцом, препятствующим проникновению грязи и льда внутрь клапана.
