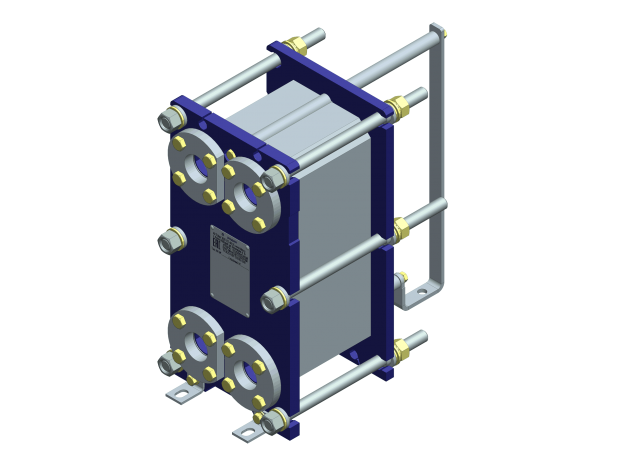

Теплообменник НН№07 ДУ 50 76-111 пластин 1,6 МПа
Теплообменник Ридан НН№07 (рама №4) с присоединительным диаметром 50 мм предназначен для работы до 1,6 МПа. Комплектация включает ответные фланцы.
от ₽ 153 967.00
Цена без НДС Заказная позиция
- № рамы
- 4
- Количество пластин
- 76-111
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 76-111
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

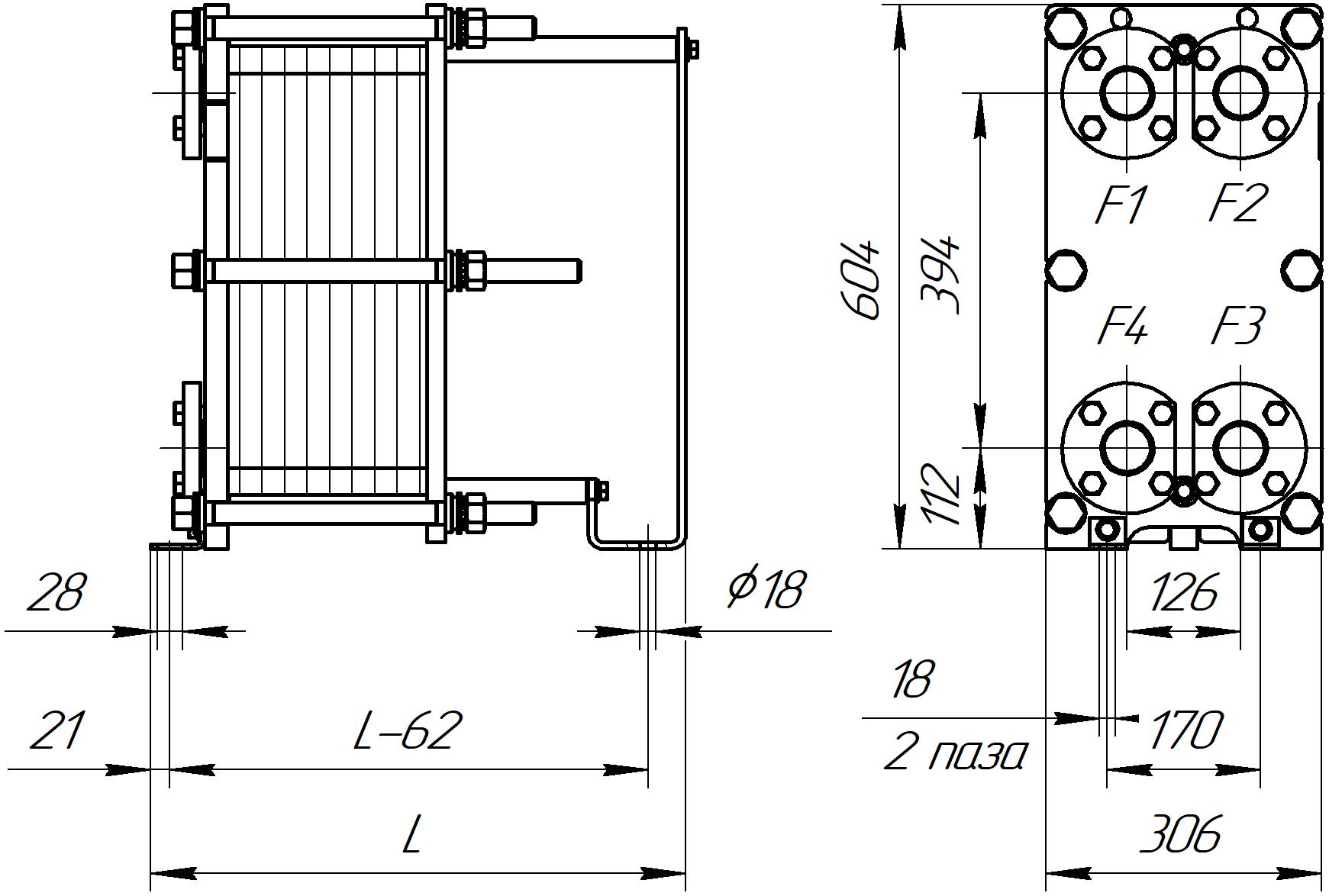

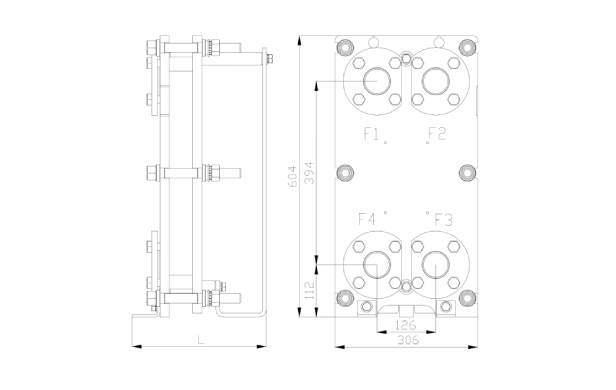

- Габаритные размеры (ШхВхГ), мм
- 306х604х693
- Макс. масса, кг
- 98
Обзор
Обзор- Гибкая конфигурация: Возможность комплектации от 76 до 111 пластин позволяет достигать площади теплообмена до 9,05 м².
- Адаптация под требования: Комбинирование различных типов каналов (ТК, ТМ, TL) дает возможность оптимально настроить оборудование под конкретные технические условия.
- Надежное уплотнение (Hang-on):
Герметичность конструкции обеспечивается прокладками с инновационной системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко и уплотнения портов гарантирует максимальную защиту от протечек. - Дополнительные опции: теплоизоляция
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 4
- Количество пластин
- 76-111
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 306х604х693
- Макс. масса, кг
- 98
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 6
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Гибкая конфигурация: Возможность комплектации от 76 до 111 пластин позволяет достигать площади теплообмена до 9,05 м².
- Адаптация под требования: Комбинирование различных типов каналов (ТК, ТМ, TL) дает возможность оптимально настроить оборудование под конкретные технические условия.
- Надежное уплотнение (Hang-on):
Герметичность конструкции обеспечивается прокладками с инновационной системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко и уплотнения портов гарантирует максимальную защиту от протечек. - Дополнительные опции: теплоизоляция
