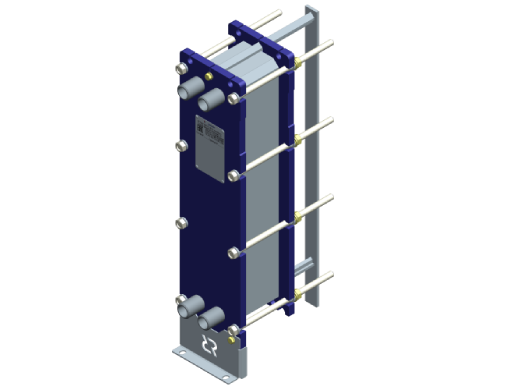

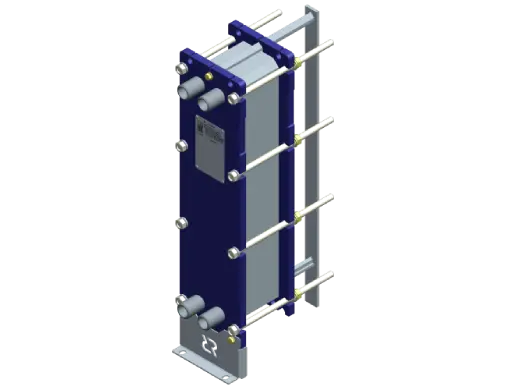

Теплообменник НН№08 ДУ 32 35-52 пластины
Теплообменник НН№08 (рама №2) — модификация разборного пластинчатого аппарата, который может включать в себя от 35 до 52 пластин, с диаметром присоединения 32 мм.
от ₽ 80 677.00
Цена без НДС Заказная позиция
- № рамы
- 2
- Количество пластин
- 35-52
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 2
- Количество пластин
- 35-52
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

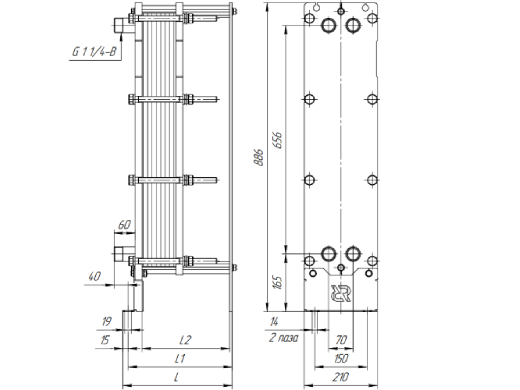

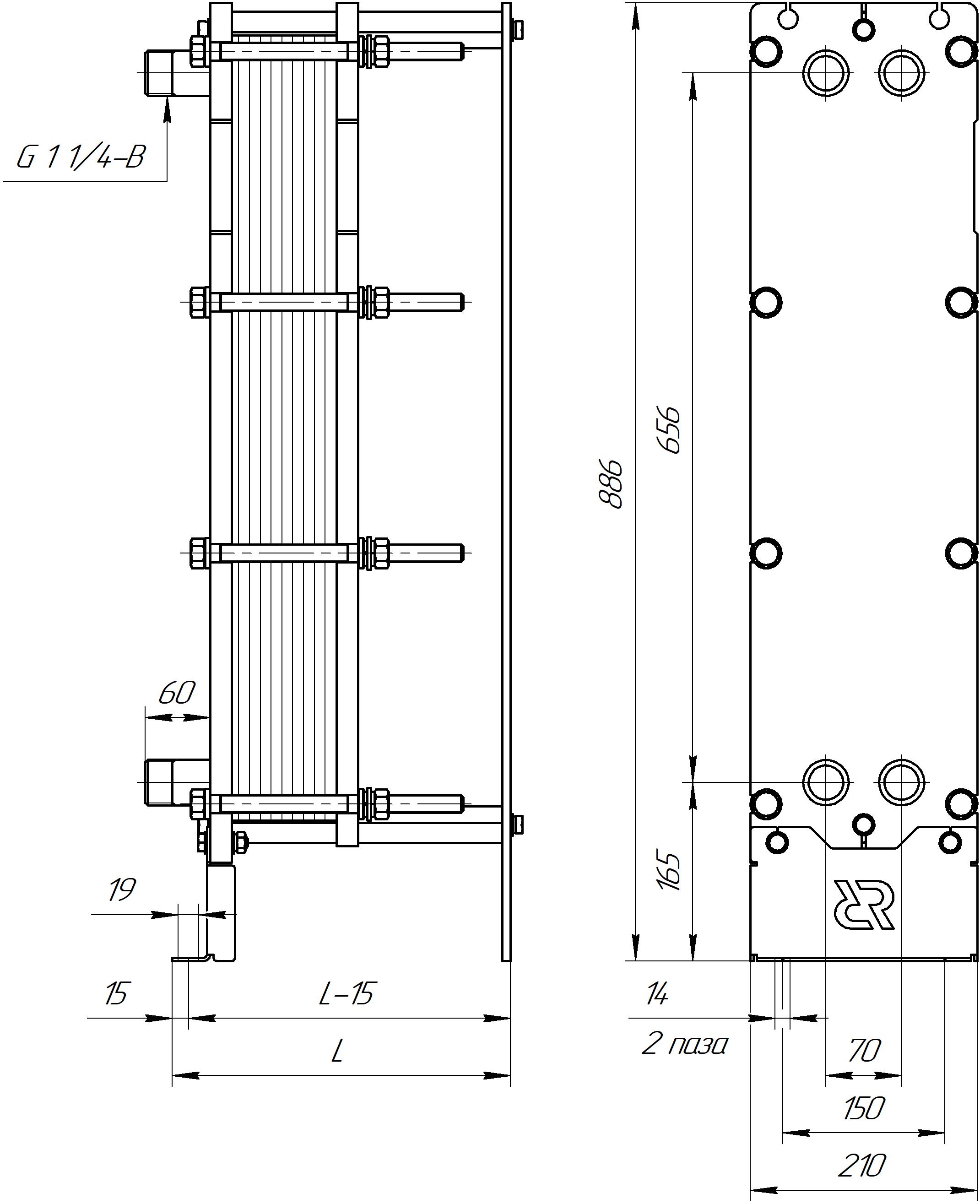

- Габаритные размеры (ШхВхГ), мм
- 210х886х393
- Макс. масса, кг
- 85
Обзор
Обзор- Гибкая конфигурация: Количество пластин в пакете варьируется от 35 до 52
- Площадь теплообмена: Общая площадь теплообмена аппарата составляет от 2,835 м² до 4,05 м² (при площади одной пластины 0,081 м²).
- Надежное уплотнение:
Герметичность обеспечивается прокладками с клипсовой фиксацией типа Hang-on, где клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. Такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on. Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции:
- Комплектация фитингами под приварку
- Изготовление с фланцами
- Возможность поставки с теплоизоляцией
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 2
- Количество пластин
- 35-52
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 210х886х393
- Макс. масса, кг
- 85
- Стяжные шпильки (размер)
- М16
- Стяжные шпильки (кол-во), шт
- 8
- Максимальное рабочее давление, бар изб.
- до 25
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Гибкая конфигурация: Количество пластин в пакете варьируется от 35 до 52
- Площадь теплообмена: Общая площадь теплообмена аппарата составляет от 2,835 м² до 4,05 м² (при площади одной пластины 0,081 м²).
- Надежное уплотнение:
Герметичность обеспечивается прокладками с клипсовой фиксацией типа Hang-on, где клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. Такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on. Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции:
- Комплектация фитингами под приварку
- Изготовление с фланцами
- Возможность поставки с теплоизоляцией
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№08 ДУ 32 5-34 пластины | 1 | 5-34 | от -25 до +180 | 1,6 | 210х886х313 | 75 | ||
₽ 39 923.00 Заказная позиция | ||||||||
Теплообменник НН№08 ДУ 32 35-52 пластины | 2 | 35-52 | от -25 до +180 | 1,6 | 210х886х393 | 85 | ||
₽ 80 677.00 Заказная позиция | ||||||||
Теплообменник НН№08 ДУ 32 53-90 пластины | 3 | 53-90 | от -25 до +180 | 1,6 | 210х886х563 | 105 | ||
₽ 102 635.00 Заказная позиция | ||||||||
